Kako medicinska tehnologija brzo napreduje, proizvođači originalne opreme u SAD-u i Europi zahtijevaju manje, lakše i pouzdanije medicinske uređaje. Minijaturizacija, preciznost i funkcionalna integracija sada su standardni zahtjevi u aplikacijama kao što su implantabilne pumpe, ručni dijagnostički alati, hirurška robotika i dentalni sistemi.
Međutim, razvoj ovih kompaktnih, ali visokih{0}}uređaja sa visokim performansama donosi značajne izazove u proizvodnji-naročito kada komponente moraju zadovoljiti mikronske-tolerancije na nivou, standarde biokompatibilnosti i stroge regulatorne zahtjeve kao što suISO 13485.
Ovo je mjesto gdje visoko{0}}precizna CNC mala-serijska obrada postaje kritična. Omogućava medicinskim proizvođačima da brzo ponavljaju, proizvode složene prilagođene geometrije i postignu ponovljivu tačnost bez preuzimanja troškova alata za masovnu proizvodnju.
Trendovi medicinskih uređaja: manji, pametniji, precizniji
1. Minijaturizacija za poboljšanu udobnost pacijenta
Medicinski uređaji-bilo nosivi, prenosivi ili implantabilni-se pomiču prema mikro-komponentama kako bi se smanjila nelagoda pacijenata i poboljšala mobilnost. To zahtijeva proizvodne procese koji mogu:
Karakteristike rezanja ispod 0,5 mm
Održavanje tolerancije od ±2–5 μm
Obrada materijala kao što su titan, PEEK, kobalt-hrom i nerđajući čelik
Tradicionalne metode se bore u ovoj skali, dok CNC mikro-obrada nudi stabilnu preciznost i završnu obradu površine pogodne za dugotrajnu-medicinsku upotrebu.
2. Pametniji uređaji sa više integrisanih funkcija
Kako uređaji dobijaju napredno otkrivanje, motorizovano aktiviranje i bežičnu komunikaciju, unutrašnje komponente su postale složenije. CNC obrada omogućava precizne šupljine, tanke-strukture zidova i više-osne geometrije za integraciju ovih karakteristika.
3. Preciznost i ponovljivost za sigurnost
Čak i manje odstupanje dimenzija može uticati na kontrolu tečnosti katetera, efikasnost pumpe ili pristajanje implantata. CNC obrada osigurava:
Dosljedna ponovljivost za kritične dimenzije
Glatkoća površine koja minimizira trenje ili prianjanje bakterija
Stroga kontrola nad radijusima prijelaza, širinama proreza i sučeljima za zaptivanje
CNC obrada mikromedicinskih komponenti
1. Tipične komponente pogodne za CNC mikro-obradu
• Komponente srčane pumpe za implantaciju
Impellers
Kućišta pumpi
Mikro osovine
Dijelovi magnetne spojnice
Ovi dijelovi često zahtijevajuobrada bez-defekta, ivice-bez ivica i uravnotežene geometrije.
• Komponente stomatološke opreme
Kućišta ručnika
Delovi mikro turbine
Priključci za hirurške alate
Precizni zupčanici
CNC obrada pruža stabilnost materijala i ponovljive tolerancije čak i pod velikom{0}}brzinom rotacije.
• Komponente kirurške robotike
Minijaturni elementi prijenosa
Precizni zglobovi ruku
Nosači senzora
Ove komponente zahtijevaju savršeno poravnanje i strukturnu pouzdanost.
2. Zašto je CNC idealan za ove mikro dijelove
| Zahtjevi za proizvodnju | CNC prednost |
|---|---|
| Uske tolerancije | Ostvarljivo do ±2 μm |
| Složene 3D geometrije | 5-osna simultana obrada |
| Materijali-medicinskog kvaliteta | Odličan za titanijum, PEEK, CoCr |
| Mala-potražnja | Bez troškova kalupa, brzi obrt |
| Promjene dizajna | Brzo reprogramiranje, brze iteracije |
Zašto mala{0}}serijska CNC obrada ima koristi od medicinskih OEM-a
1. Smanjeni troškovi razvoja i brže iteracije
Ciklusi razvoja proizvoda su kraći nego ikad. CNC obrada omogućava vašem inženjerskom timu da:
Brzo potvrdite koncepte dizajna
Testirajte više verzija u kratkim ciklusima
Izbjegnite velike troškove unaprijed kalupa ili alata
Izvršite podešavanja dizajna u roku od nekoliko sati umjesto sedmica
Ovo direktno podržava istraživanje i razvoj u ranoj-fazi i pilot proizvodnju.
2. Smanjenje rizika zaliha
Medicinski uređaji često zahtijevaju strogu kontrolu verzija i česta ažuriranja. CNC obrada malih{1}} serija omogućava OEM-ima da:
Proizvodite samo ono što je potrebno
Smanjite zastarelost zaliha
Izbjegavajte prekomjernu proizvodnju ili pritisak skladištenja
Ovo je posebno vrijedno za prilagođene implantate i specijalizirane hirurške alate.
3. Dosljedan kvalitet za usklađenost s propisima
Stabilni CNC procesi obrade podržavaju usklađenost sa:
ISO 13485
FDA 21 CFR dio 820
EU MDR zahtjevi
Podaci o procesu koji se mogu pratiti, SPC (statistička kontrola procesa) i ponovljiva preciznost podržavaju validaciju i standarde dokumentacije.
Koliko-precizni CNC poboljšava pouzdanost uređaja i životni vijek
1. Površinska obrada smanjuje habanje i bakterijsku adheziju
Medicinske komponente često zahtijevaju:
Ra Manji ili jednak 0,4 μm za površine implantata
Glatke unutrašnje šupljine za pumpe
Polirani zaptivni interfejsi za kontrolu tečnosti
CNC obrada u kombinaciji sa post-poliranjem daje konzistentne rezultate površine.
2. Čvršće prianjanje poboljšava efikasnost uređaja
na primjer:
Odstupanje od ±3 μm u osovini radnog kola utiče na snagu pumpe
Gruba površina unutar mikrofluidnog kanala utiče na pritisak tečnosti
Dio turbine izvan{0}}centra skraćuje vijek trajanja zubnog nasadnika
Precizna obrada direktno poboljšava efikasnost uređaja, smanjenje buke i dugoročnu{0}}pouzdanost.
3. Integritet materijala i biokompatibilnost
CNC obrada čuva strukturu materijala u usporedbi s procesima koji uključuju prekomjerno toplinsko naprezanje. Ovo osigurava:
Snaga strukture
Otpornost na koroziju
Dugoročna-stabilnost implantata ili hirurških uređaja
Djelotvorne strategije CNC obrade (Bishen rješenje)
Ispod su praktične, stvarne-svjetske strategije strojne obrade koje možete odmah primijeniti kada radite sa CNC dobavljačem-zasnovane na Bishen-ovoj integriranoj maloj-serijskoj medicinskoj mašinskoj mašini.

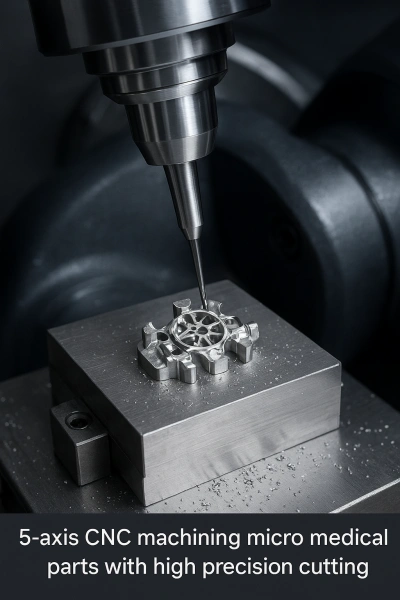

1. Koristite 5-osnu simultanu obradu za mikro karakteristike
Eliminiše višestruke postavke
Poboljšava preciznost i tačnost položaja
Osigurava bolji kontinuitet na zakrivljenim površinama za komponente pumpe
2. Strategija alata za mikro dijelove
Koristite mikro glodalice φ0,1–1 mm
Nanesite dijamantski{0}} alat za titanijum ili PEEK
Koristite brza vretena (30.000–60.000 o/min)
Stroga kontrola habanja alata za tolerancije ±2–5 μm
3. Kontrola procesa za konzistentnost
100% CMM inspekcija za kritične dimenzije
SPC nadzor na osovinama, prorezima i provrtima
Automatsko skidanje ivica za ivice{0}}bez ivica
4. Upravljanje materijalom
Potpuna sljedivost za serije titana i PEEK-a
Uključeni su certifikat o usklađenosti (COC) i dokumenti o biokompatibilnosti
Zaključak
CNC mala-serijska obrada nije samo proizvodna metoda-već je okosnica inovacije modernih medicinskih uređaja. Za OEM proizvođače koji teže minijaturiziranim, visokim{3}}performansama i potpuno integriranim medicinskim rješenjima, CNC mikro-obrada nudi neusporedivu fleksibilnost, preciznost i pouzdanost.
Uz pravog dobavljača i odgovarajuću strategiju obrade, možete ubrzati razvoj, poboljšati performanse uređaja i pouzdano ispuniti globalne regulatorne standarde.
