Koje industrije koriste CNC obradu — i šta svaka od njih zapravo zahtijeva od zaliha - vijesti

Ako ste potrošili bilo koje vrijeme na nabavku preciznih dijelova, već znate da "CNC obrada" nije jedna stvar. Tolerancije koje su potrebne kompaniji za ortopedske implantate potpuno su različite od onih za kojima juri startup robotike. Dokumentacija koju zahtijeva glavni ugovarač u zrakoplovstvu zatrpala bi živog kupca potrošačke elektronike. Ipak, dobavljači se i dalje predstavljaju kao da su sve industrije CNC obrade zamjenjive - evo naših mašina, evo naše liste materijala, pošaljite nam svoj crtež.

Ta neusklađenost je upravo ono što projekti nabavke idu postrance.

Ovaj članak razlaže šest glavnih sektora koji se oslanjaju na preciznu CNC obradu, šta svaki od njih zapravo zahtijeva od dobavljača izvan sirovih mogućnosti, i pitanja koja vrijedi postaviti prije nego što stavite novog dobavljača na svoju odobrenu listu.

Svaka radnja će vam reći da služe vazduhoplovstvu i medicini. Mnogo manje njih može da vam pokaže papirologiju.

Kada timovi za nabavku govore o kvalifikaciji dobavljača CNC obrade, riječ "iskustvo" se stalno pojavljuje -, ali samo iskustvo vas ne štiti kada dođe FDA revizija ili kupac Tier 1 automobilske industrije izvrši pregled kvaliteta dobavljača. Ono što vas štiti je dokumentovani sistem upravljanja kvalitetom napravljen za regulatorno okruženje vaše specifične industrije.

Industrije CNC obrade koje opslužuje istinski usklađen dobavljač dijele jednu stvar: svaka ima svoj vlastiti okvir za certifikaciju, a svaki okvir nosi obaveze revizije koje trgovina ili održava- cijele godine ili ne. Nema sredine. To je prvi filter i većina kupaca ga primjenjuje prekasno u procesu RFQ.

CNC obrada vazduhoplovnih komponenti je verovatno najzahtevnije okruženje u industriji. Tolerancije - rutinski ±0,005 mm na let-kritičnim karakteristikama - dobijaju naslove, ali prava razlika je ono što se dešava prije i poslije rezanja.

AS9100D je osnovni standard upravljanja kvalitetom za vazduhoplovnu proizvodnju. AS9100D-certificirana radnja se obavezuje na potpunu inspekciju prvog artikla (FAI) prema AS9102, sljedivost materijala od certifikata sirove zalihe do gotovog dijela i sistem kontrole neusklađenosti koji dokumentira svako odstupanje. Ako vaš dobavljač ne može proizvesti FAIR paket, a da ga ne podučavate, on zapravo ne opslužuje avio industriju - već obrađuje avionske crteže.

Materijali su takođe važni. Legura titanijuma (Ti-6Al-4V), Inconel 718 i aluminijum 7075-T6 se ponašaju različito pod opterećenjem rezanja. Radnja koja seče samo aluminijum po ceo dan i povremeno uzima posao sa titanijumom nije ista kao ona koja redovno koristi titanijum. To stalno vidimo: kupac nam šalje dijelove koje je prethodni dobavljač jeftino citirao, a dimenzije su dobre, ali površina je pocijepana jer su brzine uvlačenja kopirane iz aluminijskog posla.

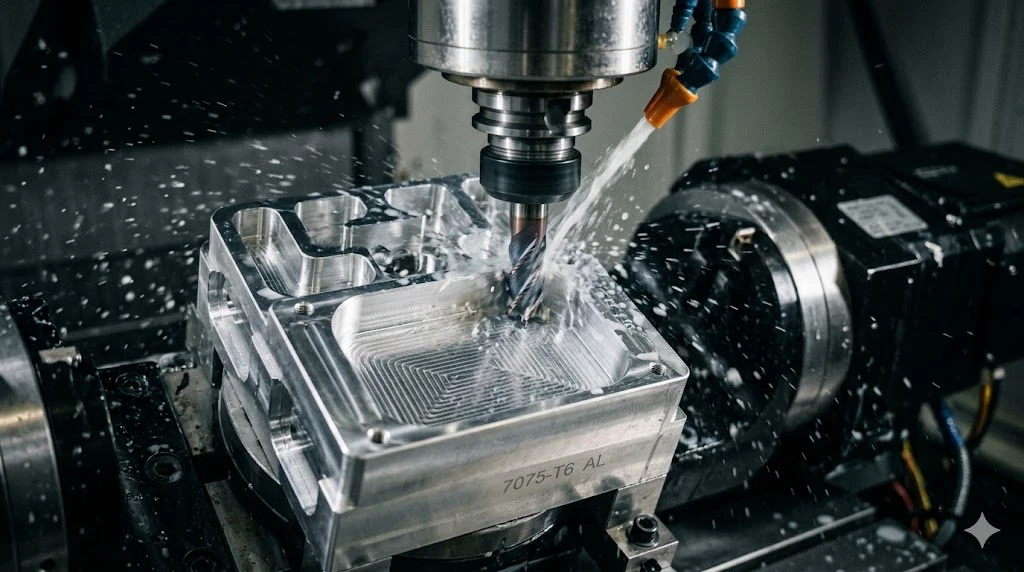

High-precision aerospace component machined from 7075-T6 aluminum on a multi-axis CNC milling center with coolant spray

Ako vaš gotov uređaj zahtijeva odobrenje FDA 510(k) ili CE oznaku prema MDR 2017/745, regulatorna izloženost ne prestaje na vašim vratima - ona teče direktno do vašeg dobavljača CNC obrade. Ovo je nešto što manje kompanije za medicinske uređaje zateče kada povećavaju proizvodnju.

Dobavljač CNC mašina sa sertifikatom ISO 13485 radi pod sistemom upravljanja kvalitetom posebno dizajniranim za proizvodnju medicinskih uređaja. To znači kontrole promjena dizajna i procesa, procedure rješavanja žalbi i - kritički - mogućnost izrade kompletnog zapisa historije uređaja (DHR) za svaku seriju. ISO 13485 nije teža verzija ISO 9001. To je drugačija filozofija: razmišljanje zasnovano na riziku-izgrađeno oko sigurnosti pacijenata, a ne općeg zadovoljstva korisnika.

Lista materijala za medicinsku CNC mašinsku obradu je uska i neumoljiva: nerđajući 316L, titanijum 5 stepena, PEEK, Delrin za aplikacije bez implantata. Certifikacija materijala nije obavezna. Certifikat o usklađenosti koji upućuje samo na oznaku legure bez broja certifikata za mlin nije prihvatljiv za većinu medicinskih OEM programa. Kada učite kako da kvalificirate dobavljača CNC strojne obrade za medicinski rad, prvi zahtjev za dokumentom bi trebao biti uzorak DHR-a i njihov ISO 13485 certifikat s jasno identifikovanim tijelom koje je izdalo.

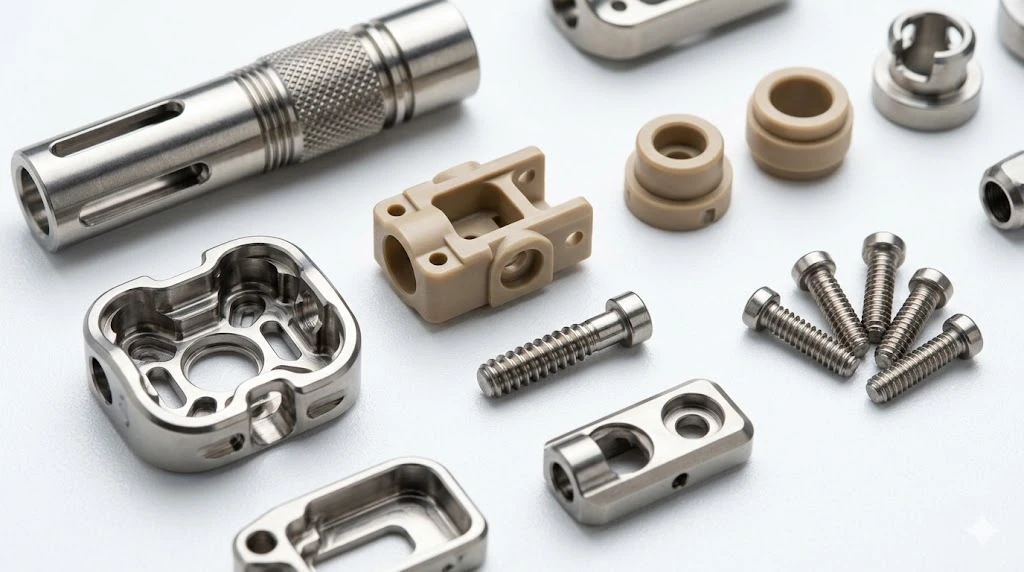

Medical grade titanium and PEEK CNC machined components for orthopedic devices on a clean validation background

Lanac nabavke automobila radi na IATF 16949, a ako vaš dobavljač CNC obrade nije certificiran za njega, stvarate prazninu u svojoj APQP dokumentaciji prije nego što se prvi prototip iseče.

Requirement	Šta to znači u praksi
Podnošenje PPAP nivoa 3	Rezultati pune dimenzije, materijalni certifikati, tok procesa, PFMEA, kontrolni plan
Cpk Veći ili jednak 1,67 za kritične karakteristike	Statistički podaci kontrole procesa u minimalnom ciklusu proizvodnje
IATF 16949 certifikat	Sistem kvaliteta revidiran od strane-treće strane sa-usklađivanjem specifičnih zahtjeva kupaca
IMDS podnesak	Podaci o materijalu učitani u Međunarodni sistem podataka o materijalu

Kupci automobila koji nabavljaju CNC mašinsku obradu za srednje{0}}do-radove sa velikim obimom takođe brinu o stabilnosti vremena ciklusa. Navedeni jedinični trošak koji pretpostavlja 95% radnog vremena mašine treba da zaista isporuči to vreme rada. Ovdje se bore trgovine koje pokreću stariju opremu: sati vretena izgledaju dobro sve dok ne prođete tri sedmice u trci od 10.000 komada i ne pokvari ležaj.

Sektor robotike je jedno od najbrže-rastućih područja u svim industrijama CNC obrade i ima specifičan profil potražnje koji mnoge opće trgovine podcjenjuju: složena geometrija, lagane aluminijske strukture i vrlo uske tolerancije položaja na provrtima ležajeva i interfejsima za montiranje motora.

Robotski krajnji-efektor s tolerancijom otvora ±0,01 mm zvuči upravljivo dok ne shvatite da se radi o tankom-aluminijskom dijelu 6061 sa -stinama sa sedam ukrštajućih karakteristika, a sve su referencirane iz datuma koji se pomiče tokom stezanja ako vaš uređaj nije ispravno dizajniran. 5-nemogućnost ose}a{4}nemogućnosti ose}e je ovdje - ne zbog složenosti same po sebi, već zato što premještanje dijela tri puta da bi se pogodile sve karakteristike uvodi kumulativnu grešku datuma koju obrada jednog-podešavanja eliminiše.

Nabavka robotike ima tendenciju da se kreće brže od svemirske ili medicinske. NPI ciklusi su komprimirani. Redovno vidimo da kupci prelaze od odobrenog crteža do prvih artikala potrebnih za tri sedmice. Taj vremenski okvir je dostižan, ali samo ako dobavljač ima švicarski strug i kapacitet od 5-osi u-kući i ne daje podizvođač karakteristike čvrste tolerancije.

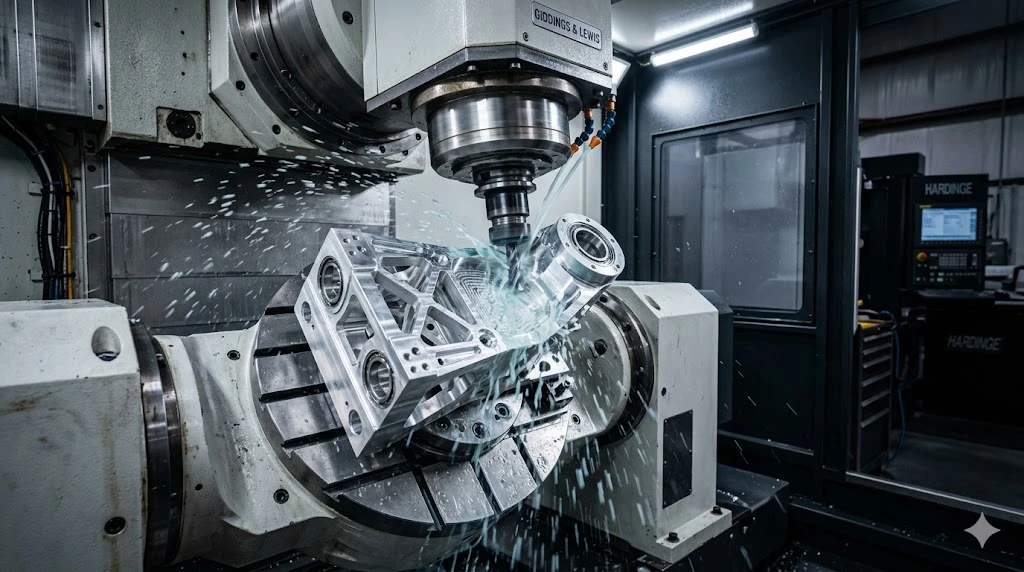

Simultaneous 5-axis CNC machining process on a complex thin-walled 6061 aluminum robotic arm component

Proizvodnja poluprovodničke opreme - rukovanje pločicama, vakuumske komore, precizne faze - je vjerovatno najmanje o kojoj se govori od svih CNC mašinskih industrija kojima se služi, ali postavlja standard čistoće i površinskog integriteta koji može parirati medicinskoj.

Aluminijski dijelovi namijenjeni okruženju čistih prostorija zahtijevaju posebne protokole za naknadnu- mašinsku obradu: bez ostatka rashladne tekućine, bez neravnina (ne "minimalnih neravnina" - nula neravnina), pasivizirane ili tvrde eloksirane završne obrade primijenjene na dokumentirane specifikacije i u mnogim slučajevima provjeru broja čestica prije isporuke. Tolerancije dimenzija su ekstremne - neke komponente stadijuma pločice nose tolerancije profila ±0,002 mm -, ali rizik od kontaminacije je ono što zapravo dovodi do odbijanja pri ulaznoj inspekciji.

Ako je standardni proces uklanjanja ivica vašeg dobavljača ručno turpijanje, to je već problem za rad na poluprovodnicima.

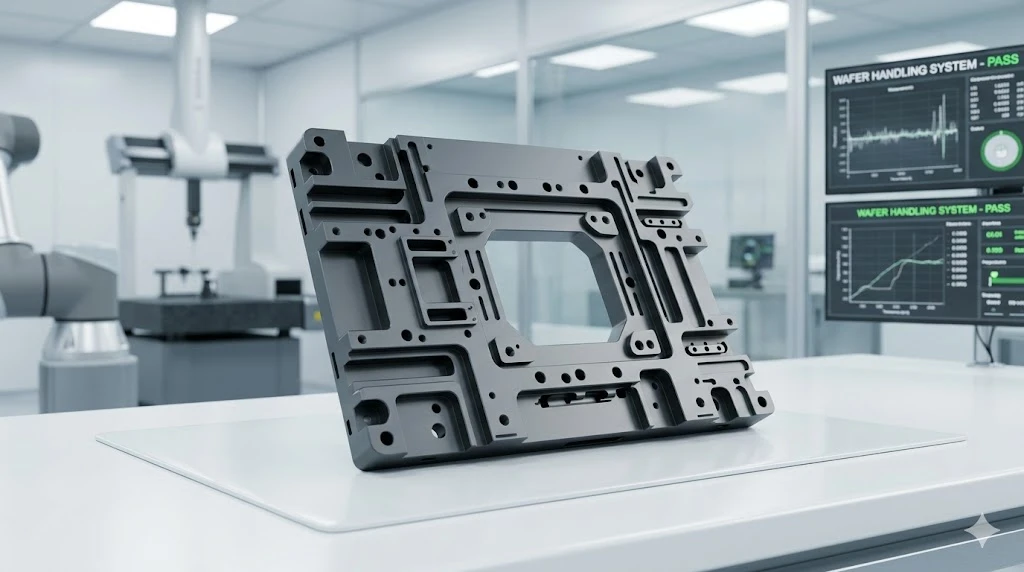

Hard anodized aluminum semiconductor wafer stage component with zero-defect surface finish for cleanroom environments

Kućišta za kontrolu nagiba vjetroturbina, komponente za bušenje u bušotinama, hidraulički razdjelnici za sisteme fluida visokog{0}}pritiska - energetski sektor CNC obrada definirana je s dvije stvari: agresivnim materijalima i velikim dijelovima omotača.

Duplex nerđajući čelik, Hastelloy C-276 i kaljeni alatni čelici zahtevaju specifične strategije putanje alata i parametre rezanja koji se bitno razlikuju od standardnog nerđajućeg čelika 304 ili 6061 aluminijuma. Prodavnice koje ne prodaju ove materijale redovno će progorjeti alate, tolerancije puhanja na prvih nekoliko dijelova, a zatim će tiho prilagoditi svoje cijene kako bi pokrile krivulju učenja - koju plaćate.

Za ovaj sektor, kako se kvalificirati dobavljača CNC obrade svodi se na traženje dokumentiranih dokaza o prethodnim vožnjama određene legure na vašem crtežu. Lista materijala na web stranici ne znači ništa. Završen izvještaj o inspekciji Hastelloy dijela sa snimljenim mjerenjima završne obrade površine znači sve.

Prodavnica koja zaista opslužuje više reguliranih industrija ne uključuje i isključuje svoj sistem kvaliteta prema vrsti posla. Disciplina je strukturalna.

Sposobnost	Šta provjeriti
AS9100D + ISO 13485 dvostruki certifikat	Telo za izdavanje sertifikata, datum isteka, datum poslednje revizije
U-kućni CMM pregled	Model mašine, zapisi o kalibraciji, da li je operater na kvalitetnom platnom spisku ili proizvodnom platnom spisku
Potpuna sljedivost materijala	Mogu li proizvesti lanac sljedivosti od vašeg broja dijela do toplotnog broja sirovine?
5-osna obrada	Koliko mašina? Koje je njihovo standardno vrijeme postavljanja?
Površinska obrada u-kući	Anodizirati, pasivizirati, tvrdi hrom - ili podugovarati?

Pitanje podugovaranja je važnije nego što većina kupaca shvata. Svaki put kada dio napusti pogon dobavljača radi završne operacije, dokumentacija o sljedivosti mora ga pratiti. U reguliranim industrijama, prekid tog lanca je neusklađenost - i to je vaš NCR, a ne samo njihov.

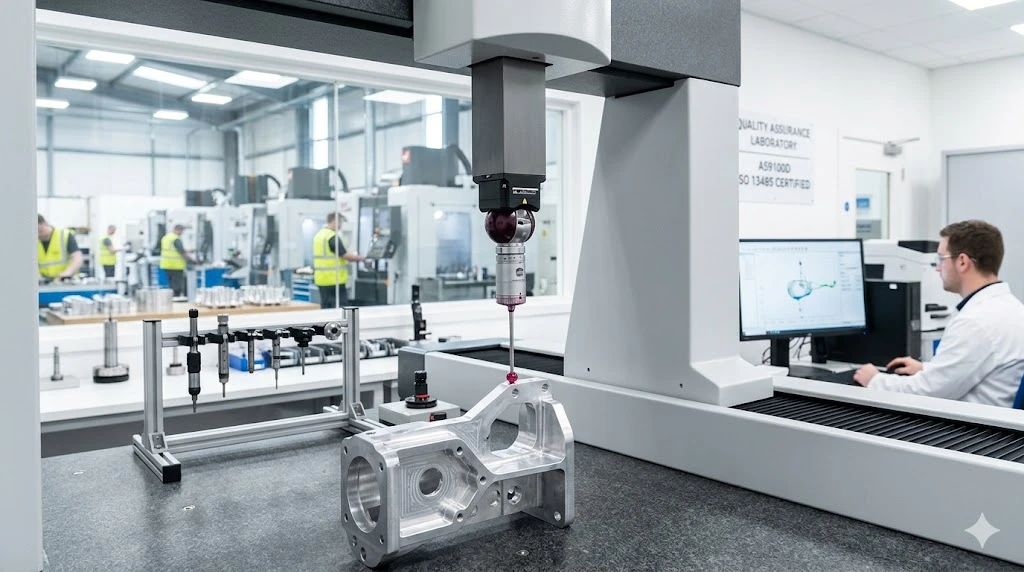

Coordinate Measuring Machine CMM ruby probe inspecting critical tolerances of a CNC machined part for quality compliance

U MID Precision (bishenprecision.com), posjedujemo AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 i IAPMO R&T certifikate - sve izdate od strane trećih-akreditovanih revizorskih tijela putem godišnjih nadzornih tijela.

U praksi, ono što to znači za ISO 13485 sertifikovanog dobavljača CNC mašina kao što smo mi jeste da se sistem kvaliteta ne menja prema vrsti narudžbe. Kada nam OEM medicinskog uređaja pošalje komponentu zavrtnja od titanijumske kosti zajedno sa aluminijumskim razdjelnikom kupca u zrakoplovstvu, oba posla se odvijaju pod istim dokumentiranim kontrolama procesa, istim protokolom CMM inspekcije i istim lancem sljedivosti materijala. Nemamo "medicinski režim" i "standardni režim".

Također izvodimo 5-mašinsku obradu, švicarski strug, CNC tokarenje-mješavinu za glodanje i dubinsko bušenje rupa u-kući. Za CNC mašinsku obradu posebno za vazduhoplovne komponente, naša interna sposobnost znači da kontrolišemo svaki korak koji je kritičan za toleranciju bez prekidanja lanca praćenja AS9100D.

Ako ste u ranoj fazi učenja kako da kvalificirate dobavljača CNC obrade za reguliranu primjenu, drago nam je da vas provedemo kroz našu dokumentaciju o kvalitetu prije nego što se posvetite RFQ-u. Zatražite našu izjavu o sposobnostima i uzorak izvještaja o inspekciji nabruce_qin@bishenprecision.comili pozovite +86 189 2570 2550.

P: Može li jedan dobavljač CNC strojne obrade realno služiti vazduhoplovstvu i medicini u isto vrijeme bez sukoba u sistemu kvaliteta?

Da - ali samo ako posjeduju i AS9100D i ISO 13485 kao nezavisne certifikate, a ne jedan pod drugi. Dva standarda imaju preklapajuću strukturu (oba su izgrađena na ISO 9001 temeljima), ali se oštro razlikuju u metodologiji upravljanja rizikom i čuvanju zapisa. Prodavnica koja drži oba i koja je prošla dvostruku-audiciju nije neuobičajena u Dongguanovom klasteru precizne proizvodnje, ali trebate tražiti da vidite oba certifikata i provjerite da izjave o obimu odgovaraju poslu koji postavljate.

P: Kako da znam da li tvrdnja dobavljača "ISO certificirana" zapravo pokriva CNC obradu ili samo njihovu administrativnu kancelariju?

Zatražite izjavu o opsegu certifikata, a ne samo certifikat. ISO certifikati uključuju definirani opseg -, na primjer, "Dizajn i proizvodnja preciznih CNC mašinski obrađenih komponenti za medicinske uređaje." Ako opseg kaže nešto nejasno poput "upravljačkih aktivnosti", ta potvrda možda uopće ne pokriva vaš proizvodni rad. Ovo je češći problem nego što većina kupaca očekuje, posebno kod dobavljača koji su dobili certifikate prvenstveno u marketinške svrhe.

P: Naši dijelovi zahtijevaju tolerancije od ±0,005 mm. Šta trebamo tražiti od novog dobavljača da pokaže prije slanja proizvodnih crteža?

Zatražite izvještaj o inspekciji prvog artikla (FAIR) na dimenzijski sličnom dijelu koji su već pokrenuli -, a ne izjavu o sposobnosti. Potražite korištenu mjernu opremu (brend i model CMM, datum kalibracije), broj izmjerenih karakteristika i da li su GD&T oblaci izmjereni s ispravnom šemom podataka. Dobavljač koji mjeri 10 od 40 karakteristika i to naziva FAIR nije spreman za rad u proizvodnji usko{5}}tolerancije.

P: Da li IATF 16949 certifikat znači da dobavljač može automatski upravljati količinama proizvodnje automobila?

Sertifikacija potvrđuje da je struktura sistema kvaliteta uspostavljena, a ne da prodavnica ima fizički kapacitet za vašu količinu. IATF 16949 prodavnica sa četiri mašine može biti legitimno sertifikovana. Za obim proizvodnje, posebno zatražite njihove OEE (Overall Equipment Effectiveness) podatke i trenutnu iskorištenost kapaciteta. Dobavljač koji koristi 90%+ i koji vam navede rok isporuke od 4 sedmice će to propustiti.
