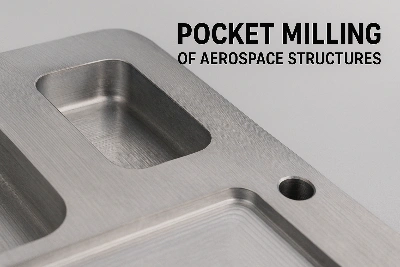

Okviri trupa aviona i krakovi krila često se podvrgavaju agresivnom uklanjanju materijala kroz džepno glodanje kako bi se smanjila težina. Ovi "džepovi za osvjetljavanje" su od suštinskog značaja za strukturnu efikasnost-ali stvaraju skriveni izazov: kako se unutrašnji materijal uklanja, zaostala naprezanja se oslobađaju neravnomjerno, što dovodi do savijanja ili izobličenja dijela.
The Challenge
Džepno glodanje ublažava naprezanje-nagomilane proizvodnje i termičke obrade-zarobljene u čvrstom materijalu. Bez pažljive kontrole, ovaj reljef može uzrokovati vidljivo geometrijsko odstupanje rebara, rubova ili montažnih površina. Za visoko{4}}precizne strukturne komponente, čak i manje iskrivljenje čini dijelove neupotrebljivim ili zahtijeva skupu popravku.
Pristup rješenja
Razvili smo više{0}}tehniku za suzbijanje rizika od deformacije:
Simetrične sekvence obrade
Urezivanje džepova se izvodi u zrcalnom, naizmjeničnom obrascu-npr. glodanje džepova sa suprotnih strana uzastopno-kako bi se uravnotežilo oslobađanje od naprezanja i minimizirala tendencija krivljenja.
Intermediate Stress-Ublažavanje žarenja
Srednji{0}}procesni žarenje izveden na kontrolisanim temperaturama (~300–400 stepeni za aluminijumske legure, ili odgovarajući nivoi za titanijum/legure) opušta zaostalo naprezanje pre završnog rezanja.
Niski-Parametri rezanja pod naprezanjem
Smanjeno radijalno zahvatanje, niže brzine posmaka i ohlađena tekućina za rezanje se kombinuju kako bi termički i mehanički naprezanje izazvano rezanjem-svele na apsolutnom minimumu.
Ostvareni rezultati
Iskrivljenost je smanjena na < 0,02 mm preko panela za osvetljenje od 1 metra u odnosu na > 0,1 mm na početku
Završni dijelovi su zadovoljili ravnost i toleranciju montaže bez dorade
Uticaj vremena ciklusa je ostao ispod 10% zahvaljujući optimiziranom rasporedu žarenja
Kada velike strukturne komponente trebaju osvjetljenje kroz džepno glodanje, proces nije samo uklanjanje materijala-većpredviđanje i upravljanje oslobađanjem od stresa. Kontroliranom simetrijom, toplinskom obradom i nježnim rezanjem osiguravamo da svaki brušeni džep ostavlja dio bliže istini, a ne dalje od specifikacije.
Ako se ovo poklapa sa izazovima s kojima se suočavate-savijanje u velikim glodanim džepovima, precizna ravnost u strukturalnim kućištima-pošaljite mi svoju datoteku posla (STEP ili IGES) i ja ću predložiti uravnoteženu strategiju upravljanja stresom prilagođenu vašem materijalu i mašini.
