Vaš inženjer navodi bakar C101 za maksimalnu provodljivost. Vaš dobavljač ga citira, izvodi posao i isporučuje dijelove sa neravninama na svakoj izbušenoj rupi i tolerancijama koje su odstupljene za 0,05 mm. Odbijate seriju. Ponovo{5}}su ga pokrenuli. Isti rezultat. Zvuči poznato?

Ovo je jedan od najčešćih obrazaca neuspjeha koje vidimoCNC obrada bakra- ne zato što radnji nedostaje oprema, već zato što čisti bakar kažnjava greške u procesu koje drugi materijali opraštaju. Bakar se ne cijepa čisto. Razmazuje se, žica i lijepi za alat na način na koji to jednostavno ne čine aluminij i čelik. Ako radnja ne prilagodi svoj pristup od temelja - geometriju alata, brzine, strategiju rashladne tekućine, fiksiranje - stopa otpada brzo raste, a tako i vaš trošak.

Ovaj članak govori o tome što zapravo utiče na kvalitetu i cijenubakreni CNC obrađeni dijelovi, tako da možete preciznije kvalifikovati dobavljače i izbjeći ciklus ponovnog{0}}izvođenja.

Zašto je CNC obrada bakra teža nego što izgleda

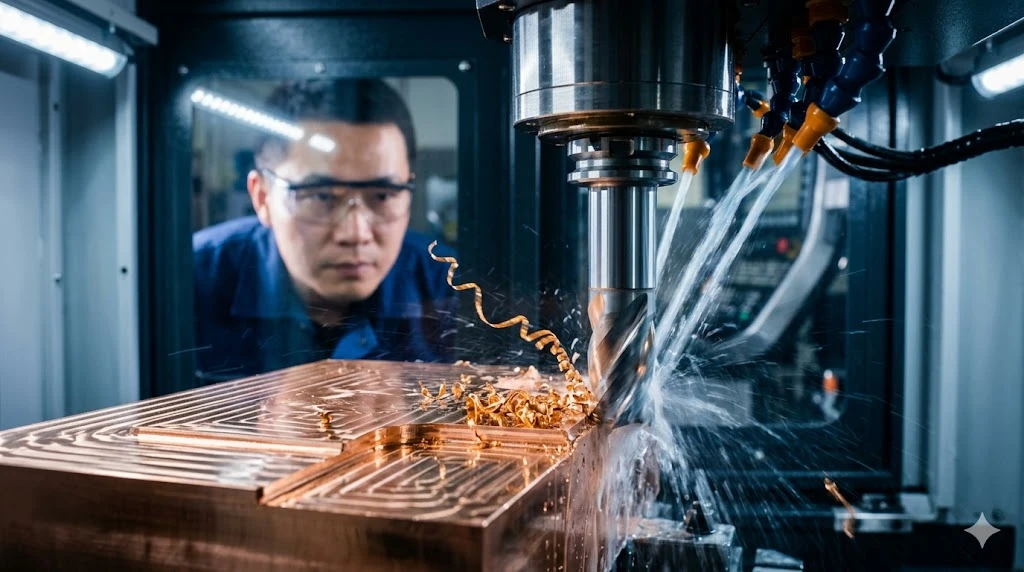

Osnovni problem je ono što mašinisti nazivaju izgrađen-up edge (BUE). Pošto je čisti bakar tako duktilan, materijal se ne skida čisto sa alata - već se razmazuje i hladno-zavaruje na reznu ivicu. Jednom kada se BUE formira, alat je efektivno dosadan. Prestaje da seče i počinje oranje, što uništava završnu obradu površine, narušava tolerancije i stvara teške neravnine koje vidite na izbušenim rupama i glodanim džepovima.

Popravak nije egzotičan. Zahtijeva neobložene alate od visoko{1}}poliranog tvrdog metala s agresivnim pozitivnim uglovima - alata koji seku umjesto guranje. Brzine moraju ostati dovoljno visoke da generiraju čisto smicanje, a protok rashladne tekućine mora biti dovoljan da isprati strugotine prije nego što se ponovno zavare. Dudtilnost bakra dovodi do razmazivanja kada rezni alat predugo ostane na materijalu umjesto čistog rezanja, što stvara izgrađene-ivice koje smanjuju efikasnost alata i utiču na kvalitet površine. Prozor procesa je stvaran, a prodavnice koje koriste bakar na isti način na koji koriste mesing će konstantno proizvoditi loše delove.luvata

Postoji drugi problem koji kupce hvata nespremne: namještanje. Bakar je dovoljno mekan da se deformiše pod pritiskom stezaljke. Ako vaš dio ima tanke zidove ili konzolne karakteristike, strategija fiksiranja to mora uzeti u obzir ili ćete izmjeriti izobličenje nakon otkopčavanja koje nije bilo vidljivo na mašini.

Izbor razreda CNC obrade bakra: Počnite ovdje

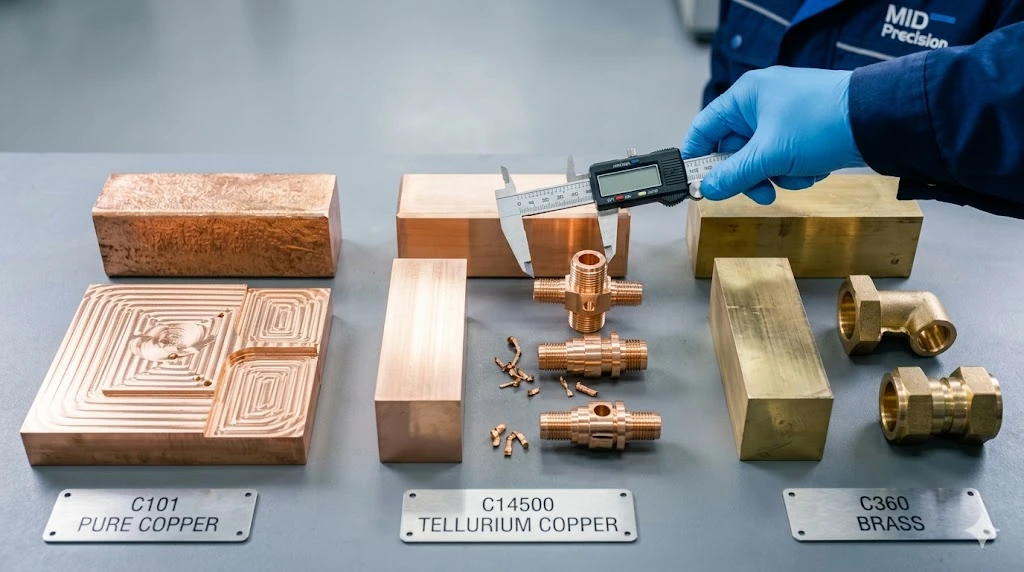

Većina oblačića za štampanje samo kaže "bakar". To nije dovoljno. Ocjena određuje obradivost, provodljivost i na kraju da li je posao uopće izvodljiv u tolerancijama koje su vam potrebne. Evo kako se slažu glavne ocjeneizbor razreda CNC obrade bakra:

Ako vaša aplikacija zahtijeva provodljivost iznad 90% IACS i naručujete više od prototipnih količina, C14500 je vrijedan razgovora. Klase poput C14500 (telur bakar) su konstruirane posebno da riješe poteškoće u mašinskoj obradi čistog bakra - dodavanjem malih količina telura, ove legure stvaraju kratke, lomljive strugotine, a ne duge žilaste, povećavajući ocjenu obradivosti na oko 85%, uz samo manji pad provodljivosti na ~9% CS. Vidjeli smo da ovaj prekidač čuva cijele projekte od ciklusa otpada na složenim malim-serijskim dijelovima.Richconn

Za poluprovodničke i vakuumske aplikacije gdje se o C101 ne može pregovarati-, proces treba samo strožu kontrolu - to je izvodljivo, ali trgovina mora znati za šta se prijavljuje.

CNC obrada bakra i mesinga: kada se prebaciti

Kupci nas često pitaju da li mogu zamijeniti mesing za bakar kako bi uštedjeli troškove i smanjili složenost obrade. Odgovor u potpunosti ovisi o funkciji.

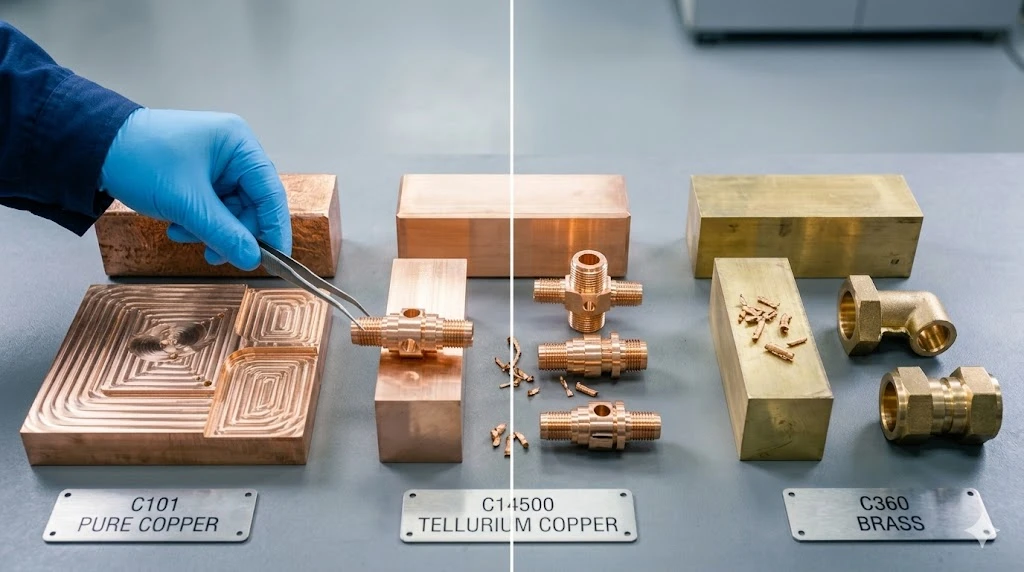

CNC obrada bakra protiv mesinganije poređenje kvaliteta - to je razgovor o zahtjevima. Ako je vaš dio na putu velike-struje, sabirnici, komponenti za uzemljenje ili bilo čemu gdje je provodljivost iznad 50% IACS bitna, mesing neće obaviti posao. Ako je dio strukturalni, spojni ili dekorativna komponenta gdje električne performanse nisu bitne, mašine za besplatnu-obradu (C360) čistije, održavaju čvršće tolerancije dosljednije i koštaju manje po dijelu.

Pravi trošak upotrebe bakra kada bi mesing funkcionirao nije samo cijena materijala -, već duže vrijeme ciklusa, veća potrošnja alata i rigoroznija kontrola koja je čistaCNC obrada bakrazahtijeva.

Šta utiče na cenu precizno obrađenih bakrenih delova

Cijena precizno obrađenih bakrenih dijelovaviše od ekvivalentnih aluminijskih dijelova iz razloga izvan sirovina. Cijene bakra na LME su ostale nestabilne do kraja 2025. i do 2026. godine, a Goldman Sachs Research predviđa prosječno 10.710 USD po toni u H1 2026 -, otprilike 3-4 puta cijene aluminijuma po-kilogramu. Ali materijal često nije najveći pokretač troškova u malim{10}}serijskim preciznim radovima. Faktori procesa teže pogađaju:Goldman SachsStručno istraživanje tržišta

Potrošnja alatana čistom bakru je znatno veća nego na aluminijumu. Formiranje BUE brže otupljuje alate, a trgovine koje to ne predviđaju ili koriste istrošene alate (loša završna obrada, otpadni dijelovi) ili budžet za češće izmjene (veća cijena po dijelu).

Vrijeme ciklusaprodužava se jer bakar zahtijeva niže brzine dodavanja na završnim prolazima kako bi se održao kvalitet površine. Gruba obrada može biti agresivna, ali strategija završne obrade je gdje bakar odvaja pažljive radnje od brzih.

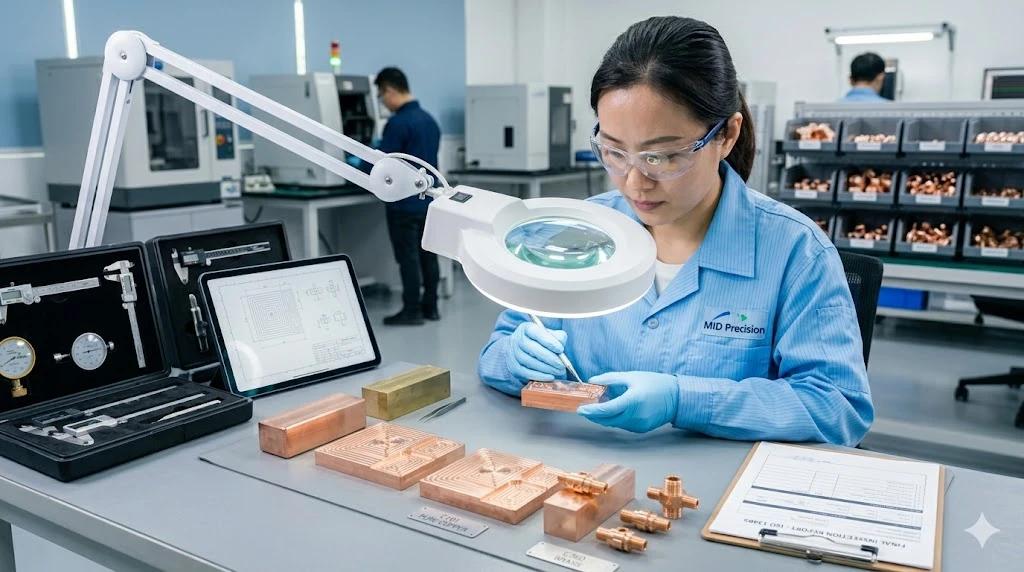

Sekundarne operacije- uklanjanje ivica, posebno - su skoro uvijek potrebni na bakrenim dijelovima. Uzmite ovo u obzir kada upoređujete citate. Ponuda koja izgleda jeftino, ali ne uključuje uklanjanje ivica, iznenadit će vas prilikom pregleda.

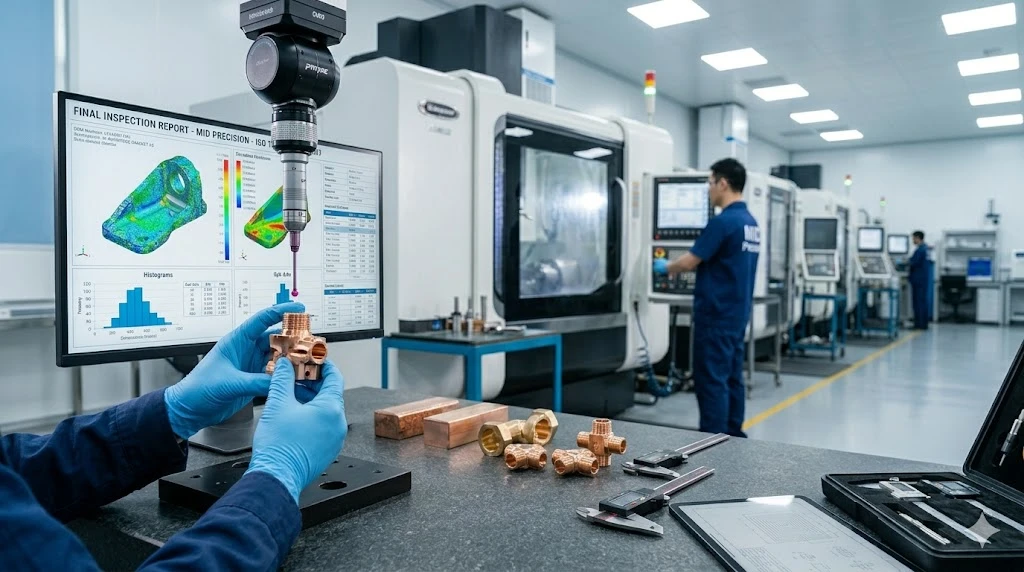

Inspekcija iznad glavena čvrstu-toleranciju bakrenih dijelova je također stvarna. Mekoća bakra znači da se dijelovi mogu lagano deformirati tokom mjerenja ako sila sonde CMM nije pravilno podešena. Ovo nije problem sa dijelom -, to je problem fiksiranja i protokola mjerenja.

Kako MID Precision pristupa bakarnim poslovima

U MID-u koristimo bakar u nizu primjena - hladnih ploča hladnjaka, EDM elektroda, RF zaštitnih komponenti i prilagođenih električnih konektora za kupce industrijske automatizacije. Postavljanje procesa na bakru nikada nije isto kao kod aluminijuma, a mi ga ne tretiramo na taj način.

Na nedavnom poslu koji je uključivao C110 bakrene -ploče za širenje topline za kupca energetske elektronike - debljina zida 2 mm, glodani kanali za hlađenje, tolerancija ±0,01 mm na širini kanala - ključno je bilo učvršćivanje. Obradili smo namjensku postavu meke{7}}čeljusti kako bismo ravnomjerno rasporedili silu stezanja po površini dijela, a ne u tri tačke. Samo to je eliminisalo izobličenje nakon-otkopčavanja koje smo vidjeli na ranijim prototipovima. Prvi-članak je prošao CMM inspekciju na svim karakteristikama.

Za poslove C101 kod kojih je specifikacija provodljivosti fiksna, izvodimo neobloženi karbid pri velikim brzinama vretena sa velikom-zapremninom rashladnog sredstva i provjeravamo stanje alata nakon svakih pet dijelova na uskim-obilježjima tolerancije. To nije glamurozni procesni inženjering -, to je samo disciplina koju bakar zahtijeva.

NašMogućnosti CNC obradepokrivaju 3-osni, 4-osni i 5-osni rad, sa mogućnošću tolerancije do ±0,002mm i hrapavosti površine do Ra 0,02μm. Našprecizni delovibakar, legure aluminijuma, nerđajući čelik, titanijum i inženjerska plastika - sve je obrađeno u skladu sa našim sistemom kvaliteta usklađenim sa ISO 13485 sa potpunom digitalnom sledljivošću od sertifikata o sirovinama do konačnog izveštaja o inspekciji.

Često postavljana pitanja: Šta inženjeri nabavke pitaju o CNC mašinskoj obradi bakra

P: Na mom otisku piše C101, ali moj dobavljač i dalje preporučuje C110 ili C14500. Da li da odgurnem nazad?

Zavisi od aplikacije. C101 je pravi poziv za vakuumska okruženja, poluvodičku opremu i bilo koju primjenu gdje je kontaminacija kisikom zabrinuta. Za opšte električne komponente kod kojih provodljivost samo treba da bude visoka, a ne maksimalna, C110 ili C14500 vam mogu dati ekvivalentne funkcionalne performanse sa boljom konzistentnošću dimenzija i nižimcijena precizno obrađenih bakrenih dijelova. Zamolite svog dobavljača da kvantifikuje razliku provodljivosti - ako je unutar specifikacije, zamjena je vrijedna razmatranja.

P: Zašto obrada bakra košta mnogo više od aluminija za ono što izgleda kao isti dio?

Tri faktora: cijena sirovina (~3-4× aluminij po težini), veća potrošnja alata zbog formiranja BUE-a i duže vrijeme ciklusa završne obrade za održavanje kvaliteta površine. Na maloj serijiCNC obrada bakra, glavni troškovi procesa često premašuju deltu troškova materijala. Prodavnice koje citiraju poslove bakra na isti način na koji kotiraju aluminij su ili pod-kotiranjem (i će smanjiti uglove prilikom izvršenja) ili nemaju mnogo bakra.

P: Potrebni su nam dijelovi od berilijum bakra (C17200). Je li to nešto što kineski dobavljači mogu bezbedno da podnesu?

Da, ali prije narudžbe potvrdite sigurnosne protokole trgovine. Berilijum-bakrena prašina i isparenja predstavljaju ozbiljnu opasnost za disanje - radnji je potrebna namenska filtracija vazduha, rashladna tečnost- velike količine i obučeni operateri koji razumeju materijal. Nije komplikovano, ali mora biti na mjestu. Pitajte posebno o njihovoj proceduri rukovanja BeCu, a ne samo o njihovoj općoj sposobnosti obrade.

P: Koja je najteža tolerancija koju možete držati na bakrenom dijelu u proizvodnji, a ne samo na prototipu?

Za proizvodne bakrene dijelove, ±0,01–0,02 mm je moguće postići uz dosljednu kontrolu procesa i pravilno pričvršćivanje. Čvršće od toga - do ±0,005 mm - je moguće na određenim karakteristikama, ali zahtijeva po-provjeru CMM-a po dijelu i veće troškove alata. UCNC obrada bakra naspram mesingau poređenju, mesing će dosljednije držati strože tolerancije u obimnoj proizvodnji. Ako gurate ispod ±0,01 mm na bakru, uvjerite se da funkcionalni zahtjevi to zaista zahtijevaju prije nego što se posvetite toj specifikaciji.

Spremni da pokrenete svoje bakrene dijelove?

Ako imate bakrenu komponentu koja je bila problematična u drugim trgovinama - nedosljedne tolerancije, problemi sa završnom obradom, visoka stopa otpada -pošaljite nam svoj otisak. Daćemo vam DFM recenziju zajedno sa citatom, uključujući i preporuku za ocjenu ako dodatni opis ima prostora za diskusiju.

Na-upite po prvi put, naš inženjerski tim obično odgovara u roku od 24 sata.Razgovarajte sa našim inženjerimao vašim zahtjevima obrade bakra - unaprijed ćemo vam reći šta je potrebno za posao i koliko će koštati.
