Kao iskusan dobavljač u industriji strojne obrade švicarskih strugova, iz prve ruke sam svjedočio izvanrednim mogućnostima švicarskih strugova, posebno onih opremljenih kliznim glavama. Ove mašine su poznate po svojoj preciznosti, efikasnosti i sposobnosti da proizvode složene, visokokvalitetne delove. Međutim, kao i svaka proizvodna tehnologija, klizna glava u švicarskom strugskom stroju ima svoja ograničenja. Razumijevanje ovih ograničenja je ključno i za proizvođače i za kupce kako bi donosili informirane odluke o proizvodnim procesima i dizajnu dijelova.
1. Ograničena dužina radnog komada
Jedno od najznačajnijih ograničenja kliznog naglavka u švicarskom strugskom stroju je ograničena dužina radnog komada koji se može obraditi. Dizajn kliznog nosača je takav da se kreće duž vodilice, koja podupire šipku dok se uvlači u područje rezanja. Ova postavka je idealna za proizvodnju malih, zamršenih dijelova, ali predstavlja izazove kada se radi o dužim radnim komadima.
Vodeća čaura, koja je ključna komponenta u švicarskoj mašinskoj obradi strugova, pruža podršku u blizini reznog alata, smanjujući vibracije i poboljšavajući preciznost. Međutim, to također ograničava maksimalnu dužinu radnog komada koji se može obraditi bez dodatne podrške ili modifikacija. Tipično, dužina radnog komada koji se može efikasno obraditi na švajcarskom strugu sa kliznom glavom ograničena je na nekoliko puta veći prečnik šipke.
Na primjer, ako radite sa šipkom prečnika 10 mm, maksimalna dužina radnog komada koji se može obraditi bez značajnih problema može biti oko 30 - 50 mm. Iznad ove dužine, radni komad postaje skloniji skretanju, posebno kada se primjenjuju sile rezanja. To može dovesti do loše završne obrade površine, nepreciznosti dimenzija, pa čak i loma alata.
2. Složenost u postavljanju za velike obradke prečnika
Dok su švicarski strugovi sa kliznim glavama odlični za obradu dijelova malog promjera, oni se suočavaju s izazovima kada su u pitanju radni komadi velikog promjera. Podešavanje za obradu delova velikog prečnika na švajcarskom strugu sa kliznom glavom je često složenije i dugotrajnije.
Vodeća čaura, koja je dizajnirana da podupire šipku, mora biti pažljivo odabrana i prilagođena specifičnom prečniku radnog komada. Za šipku velikog prečnika, pronalaženje odgovarajuće vodeće čaure može biti teško, a cena ovih specijalizovanih komponenti može biti visoka. Osim toga, sile rezanja uključene u obradu dijelova velikog promjera su veće, što može dovesti do većeg naprezanja na kliznu glavu i druge komponente struga.
Štaviše, evakuacija strugotine može biti problem pri obradi predmeta velikog prečnika. Strugotine koje nastaju tokom procesa rezanja su veće i teže se uklanjaju iz područja rezanja, što može dovesti do zaglavljivanja strugotine i oštećenja radnog komada ili reznih alata. Ovo zahtijeva dodatnu pažnju na sistem upravljanja strugotinama i može uključivati češću promjenu alata i mašinsko čišćenje.
3. Ograničene mogućnosti alata
Još jedno ograničenje kliznog zaglavlja u mašinskoj obradi na švicarskom strugu su relativno ograničene mogućnosti alata u poređenju s drugim procesima obrade. Prostor oko klizne glave i područja rezanja je ograničen, što znači da se samo određeni broj i vrsta reznih alata može koristiti istovremeno.
U švicarskom strugu sa kliznom glavom, alati se obično montiraju na kupolu ili stub za alat. Broj alatnih stanica na ovim revolverima ili stubovima alata je ograničen, što ograničava raznolikost operacija koje se mogu izvesti bez promjene alata. Na primjer, ako trebate izvršiti više operacija bušenja, glodanja i tokarenja na jednom radnom komadu, možete ostati bez alatnih mjesta na kupolu.
Ovo ograničenje takođe može uticati na efikasnost procesa obrade. Za promjenu alata potrebno je vrijeme, a česte izmjene alata mogu povećati vrijeme proizvodnog ciklusa i smanjiti ukupnu produktivnost stroja. Osim toga, ograničene opcije alata mogu zahtijevati složenije programiranje i podešavanje kako bi se postigla željena geometrija dijela, što može povećati cijenu i složenost procesa proizvodnje.
4. Visoki početni investicioni i operativni troškovi
Švicarski strugovi sa kliznim glavama su složene i sofisticirane mašine koje dolaze sa visokim početnim ulaganjem. Trošak kupovine švicarskog struga sa kliznom glavom može biti znatno veći od cijene konvencionalnog struga ili druge opreme za obradu. Ovaj visoki početni trošak može biti prepreka za male i srednje proizvođače koji možda nemaju finansijska sredstva da investiraju u tako skupe mašine.
Pored visokih početnih ulaganja, operativni troškovi švajcarskih strugova sa kliznim glavama su takođe relativno visoki. Ove mašine zahtevaju specijalizovane alate za rezanje, koji mogu biti skupi, a takođe troše značajnu količinu energije. Održavanje i popravka švicarskih strugova su također složeniji i skuplji u odnosu na druge vrste strojne opreme. Klizna glava i druge precizne komponente moraju se redovno održavati i kalibrirati kako bi se osigurao precizan i pouzdan rad, što povećava ukupne operativne troškove.
5. Poteškoće u obradi tvrdih materijala
Obrada tvrdih materijala, kao što su kaljeni čelici, legure titanijuma i keramika, može biti izazov na švajcarskim strugovima sa kliznim glavama. Sile rezanja koje su potrebne za obradu ovih materijala su mnogo veće od onih koje su potrebne za mekše materijale, što može dovesti do većeg stresa na klizna glava i rezne alate.
Velike sile rezanja mogu uzrokovati skretanje radnog komada i klizne glave, što dovodi do loše točnosti dimenzija i završne obrade površine. Osim toga, rezni alati koji se koriste za obradu tvrdih materijala brže se troše, što zahtijeva češću promjenu alata i povećava troškove proizvodnje.
Štaviše, sistemi za hlađenje i podmazivanje švajcarskih strugova možda neće biti dovoljni za obradu tvrdih materijala. Ovi materijali stvaraju veliku količinu toplote tokom procesa rezanja, a ako se toplota ne odvede efikasno, može prouzrokovati toplotno oštećenje radnog komada i alata za rezanje. Ovo zahteva upotrebu specijalizovanih sistema za hlađenje i podmazivanje, što može povećati složenost i cenu procesa obrade.
Rješavanje ograničenja kroz komplementarne procese

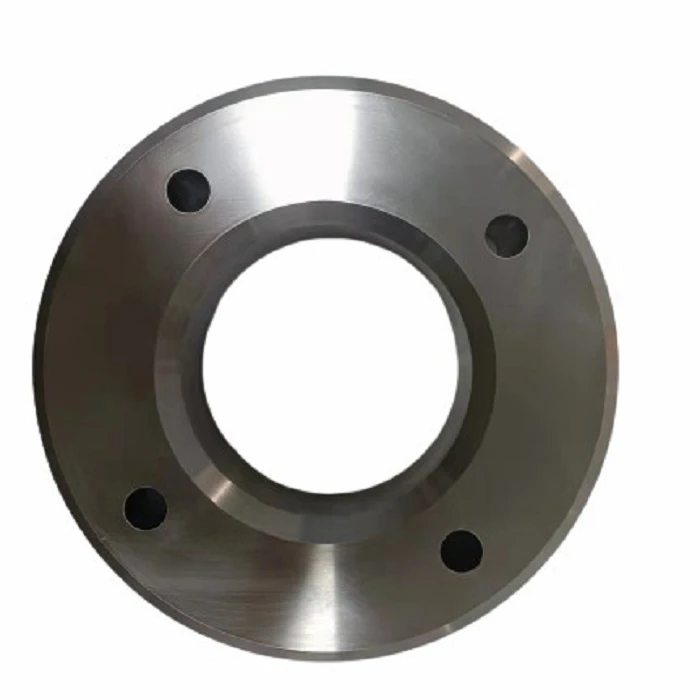

Dok klizna glava glave u mašinskoj obradi švajcarskog struga ima svoja ograničenja, ova ograničenja se mogu ublažiti upotrebom komplementarnih procesa. na primjer,CNC dubinsko bušenje rupamože se koristiti za izradu dubokih rupa u obradacima koji su predugački ili teški za obradu koristeći samo švicarski strug. Ovaj proces se može izvesti prije ili nakon strojne obrade na švicarskom strugu kako bi se postigla željena geometrija dijela.
Precizna proizvodnja prototipaje još jedan komplementaran proces koji se može koristiti za testiranje i validaciju dizajna dijelova prije proizvodnje u punom obimu na švicarskom strugu. Ovo omogućava proizvođačima da identifikuju i pozabave se svim potencijalnim problemima koji se odnose na ograničenja kliznog nosača u ranoj fazi dizajna, smanjujući rizik od skupih grešaka u proizvodnji.
CNC struganje i glodanje složene obradetakođer se može kombinirati sa švicarskim strugovima radi proširenja mogućnosti proizvodnog procesa. Ovaj proces se može koristiti za izvođenje složenijih operacija, kao što su glodanje i bušenje na bočnim stranama obratka, što možda neće biti moguće ili efikasno korištenjem samo švicarskog strugova sa kliznom glavom.
Zaključak
Zaključno, dok klizna glava glave u švicarskoj mašinskoj obradi na strugu nudi mnoge prednosti u smislu preciznosti i efikasnosti, ona također ima svoja ograničenja. Ova ograničenja uključuju ograničenu dužinu obratka, složenost podešavanja za obradke velikog prečnika, ograničene mogućnosti alata, visoke početne investicije i operativne troškove, i poteškoće u obradi tvrdih materijala. Međutim, razumijevanjem ovih ograničenja i korištenjem komplementarnih procesa, proizvođači mogu prevladati ove izazove i proizvesti visokokvalitetne dijelove koristeći švicarske strugove.
Ako ste na tržištu za precizne usluge švicarske strugove obrade i želite razgovarati o tome kako optimizirati svoj proizvodni proces uzimajući u obzir ova ograničenja, podstičem vas da mi se obratite za raspravu o nabavci. Možemo raditi zajedno kako bismo pronašli najbolja rješenja za vaše specifične proizvodne potrebe.
Reference
- Groover, MP (2010). Osnove moderne proizvodnje: materijali, procesi i sistemi. Wiley.
- Trent, EM, & Wright, PK (2000). Metal Cutting. Butterworth - Heinemann.
- Dornfeld, DA, Minis, I., & Shin, YC (2006). Priručnik o proizvodnim procesima. CRC Press.
