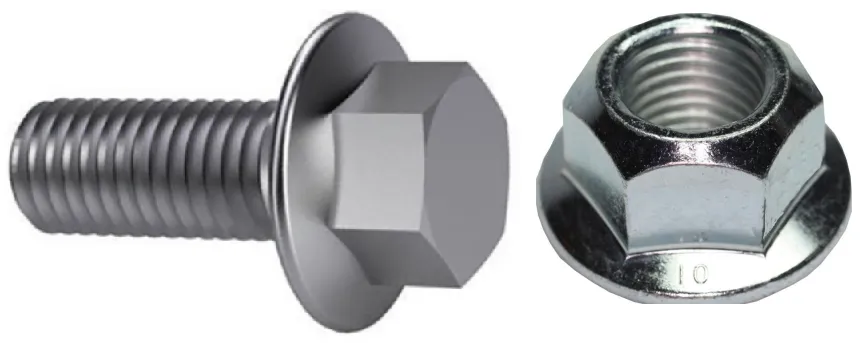

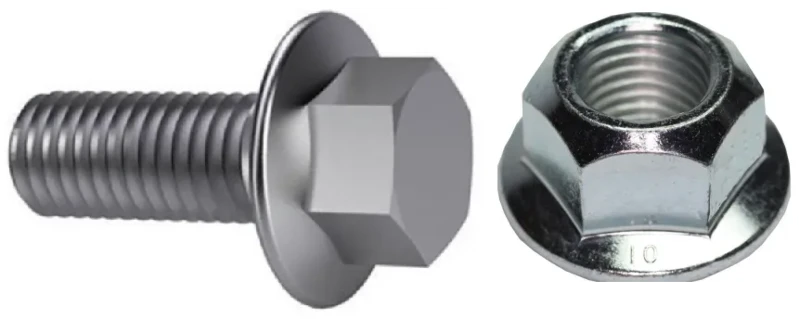

Prirubnički vijak/matica, kao što je prikazano na donjoj slici, zamjenjuje oblik vijak/matica + brtva i postaje sve popularniji.
Znamo da u tradicionalnom smislu dodajemo brtvu ispod vijka/matice, a njegova glavna svrha je da rasprši opterećenje i spriječi oštećenje uzrokovano prekomjernim pritiskom na površinu spoja. Ploča prirubnice dodana ispod vijka/matice prirubnice zapravo ima istu svrhu. Pa zašto je ovaj dizajn bolji izbor?
Metoda koja nam je poznata i koja se najčešće koristi za kontrolu napetosti vijka je i dalje metoda indirektne kontrole kroz obrtni moment, ali također znamo da ova metoda nije posebno precizna u kontroli aksijalne napetosti, jer se najveći dio momenta koristi za prevazilaženje trenja između kontaktne površine i navoja ispod glave vijka tokom zatezanja, a samo oko 15% se zapravo koristi za stvaranje osi.
U poređenju sa oblikom vijka + zaptivke, prirubnički vijci mogu efikasno poboljšati varijable u gore navedenom procesu zatezanja. Hajde da pogledamo.

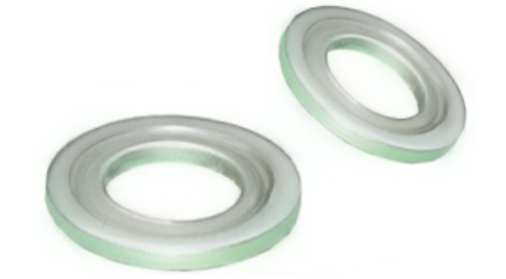

Standardne podloške su obično mekše od matica ili vijaka s kojima se podudaraju i često podliježu plastičnoj deformaciji pod visokim pritiskom, kao što je prikazano na donjoj slici. Jednom deformisana, sila stezanja će se značajno smanjiti. Ovo neće utjecati na matice i vijke na površini prirubnice, jer su površina podloške i vijak/matica integrirani i imaju istu čvrstoću materijala.
Neki studenti mogu reći, onda je u redu koristiti očvršćene zaptivke, zar ne? Ovdje postoji još jedan problem, odnosno brtva je pogrešno postavljena. Otvor u sredini brtve obično je mnogo veći od prečnika vijka, jer je potrebno osigurati da prelazni ugao ispod glave vijka ne dodiruje brtvu. Postojanje ovog velikog zazora će uzrokovati da brtva bude ekscentrična pri zatezanju, što rezultira lokalnom koncentracijom naprezanja, povećavajući rizik od udubljenja i oštećenja površine spoja, kao što je prikazano na donjoj slici.
Pored gornja dva faktora, studije su otkrile da će se prilikom zatezanja vijaka ili matica rotirati i brtve. Iako nije uobičajen, nije ga lako otkriti kada se pojavi. Jednom kada se okrene, odnos između primijenjenog momenta i napetosti vijka može se promijeniti. Pod datim momentom zatezanja, stvarna generirana napetost vijka ne postiže očekivani učinak.(来源:iMechanics机械)
Ukratko, prirubnički vijci/matice imaju očigledne prednosti u odnosu na podloške. Da li još uvijek koristite podloške?
