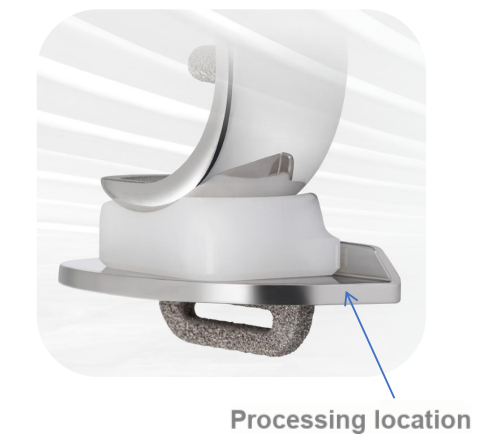

"Obrađeni dijelovi od legure titanijuma uvijek imaju neravnine, baš kao brusni papir koji se trlja o kožu." Inspektor kvaliteta u fabrici ortopedske opreme žalio se dok je držao lupu. U području proizvodnje umjetnih zglobova, jednokompartmentalna tibijalna platforma 50×30×17 mm je mala, ali je ključna komponenta{5}}koja nosi opterećenje koja određuje sposobnost pacijenta da se kreće nakon operacije.
Prerađeni proizvodi
Materijal: medicinska legura titanijuma (ASTM F136 standard)
Karakteristike obrade: Precizno glodanje složenih zakrivljenih površina
Ključni indikatori: Hrapavost površine Ra Manja ili jednaka 0,4 μm
Dilema u procesuiranju
Biokompatibilnost legure titana čini ga prvim izborom za ortopedske implantate, ali njegove karakteristike obrade mogu se nazvati "durijanom metalnog svijeta":
• Toplotna provodljivost je samo 7,2W/m·K, a akumulacija toplote rezanja uzrokuje brzo trošenje alata
• Fenomen očvršćavanja je značajan, a površinska tvrdoća može dostići 2 puta veću od podloge
• Površinsko poliranje se oslanja na ručni rad, sa efikasnošću manjom od 3 komada/sat
Izvještaj o proizvodnji određene OEM tvornice pokazuje da na svakih 100 proizvedenih proizvoda trošak alata iznosi 27%, a 20% obradaka se prerađuje zbog površinskih nedostataka.
BISHEN rješenja prekidaju ćorsokak
Kako bismo riješili probleme lijepljenja i stvrdnjavanja legure titanijuma, implementirali smo tri tehnička poboljšanja:
▷ Ultrazvučni sistem za glodanje: aksijalna amplituda od 5μm, temperatura rezanja smanjena za 65%
▷ Prilagođena glodalica od volframovog čelika: dizajn spiralnog ugla od 20 stepeni, efikasnost uklanjanja strugotine povećana za 40%
▷ Fino glodanje umjesto poliranja: 0,03 mm razmak koraka jednake visine strategije glodanja
Provjera djelotvornosti
U projektu masovne proizvodnje umjetnih zglobova postigli smo:
Hrapavost površine Ra0,32-0,38μm stabilno je ispunjavala standard

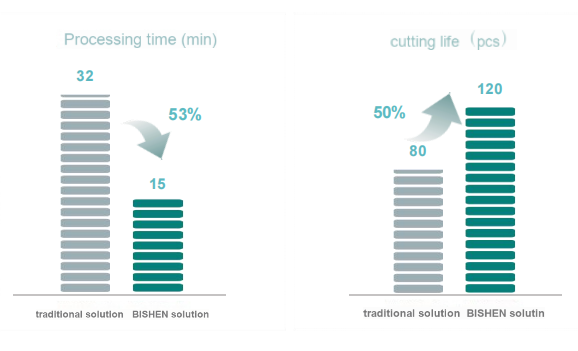

Vijek trajanja jednog alata premašio je 120 komada obima
Cijelo vrijeme procesa je komprimirano na 15 minuta po komadu
Prva serija od 2.000 komada imala je stopu prinosa od 98,2%
O BISHEN-u
BISHEN Precision fokusira se na proizvodnju metalnih preciznih dijelova. Moderna fabrika od 7.500-kvadratnih-metara opremljena je naprednim obradnim centrima za pružanje-rješenja na jednom mjestu za složene dijelove u vazduhoplovstvu, medicinskoj opremi, robotici i drugim industrijama. Kompanija posjeduje ISO 13485 certifikat za sistem upravljanja kvalitetom medicinskih uređaja i ima duboko iskustvo u oblastima specijalnih procesa kao što su specijalna-obrada površina i oblikovanje niza mikro rupa, pomažući kupcima da se probiju kroz usko grlo masovne proizvodnje proizvoda vrlo teškog dizajna.
