Geometrija alata i ograničenja pristupa: uobičajene mrtve tačke u preciznoj obradi

U procesu precizne obrade metala često se susrećem sa projektantskim crtežima koji imaju vrlo oštre unutrašnje uglove, duboke i uske žljebove ili šupljine sa potpuno pravim uglovima. Iako se ovi dizajni mogu činiti razumnim u 3D modelu, oni su direktno ograničeni geometrijom alata u stvarnoj CNC obradi.

1. Fizička ograničenja prečnika alata

Alati nisu beskonačno tanki; uvek imaju prečnik. Na primjer, minimalni prečnik uobičajenog krajnjeg glodala je oko1mm(tanji alati su skloni lomljenju).to znači:

Unutrašnji uglovi šupljina ne mogu se obraditi do savršenog pravog ugla i mogu se samo "glodati" u zaobljene uglove.
Što je žljeb dublji, to je lošija krutost alata, povećavajući rizik od vibracija i deformacija.

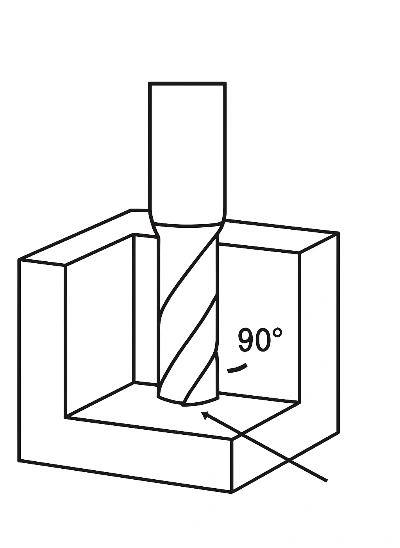

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Pravila palca za dizajn zaobljenih uglova

Na osnovu našeg praktičnog iskustva, ako je dubina kaviteta9mm, preporučuje se da se radijus unutrašnjeg ugla dizajnira tako da bude veći ili jednak3mm(otprilike 1/3 dubine). Ovo omogućava da alat neometano ulazi bez preteranog habanja tokom obrade.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Duboki žljebovi i krutost alata

Mnogi dizajneri radije dizajniraju žljebove koji su i duboki i uski. Međutim, važno je shvatiti da što je alat duži, to je lošija njegova krutost, što ga čini sklonijim savijanju tokom rezanja, što može dovesti do:

Smanjena dimenzionalna preciznost na dnu utora.
Loša obrada površine.
Čak i lom alata, povećanje troškova.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Preporuke za projektante i nabavke

Uzimanje u obzir geometrijskih ograničenja alata tokom faze crtanja donosi nekoliko direktnih prednosti:

Dizajni su lakši za implementaciju, smanjujući vrijeme modifikacije i komunikacije.
Izbjegavanje dodatnih troškova zbog "neobradivih" dizajna.
Poboljšanje efikasnosti isporuke.

Zbog toga mnogi klijenti u Evropi i SAD obraćaju posebnu pažnju na zaobljene uglove i širinu žljebova prilikom projektovanja, dok neke domaće fabrike i dizajneri često zanemaruju ove aspekte.

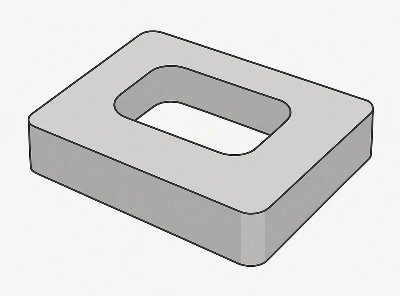

Optimized design: larger radii, reasonable slot width, more efficient machining

Praktični zaključak:

U preciznoj obradi, geometrija alata diktira da li se dizajn može izraditi. Prateći jednostavan princip od"polumjer ugla veći ili jednak 1/3 dubine šupljine i izbjegavanje previše dubokih/uskih proreza,"mnogi problemi sa obradom se mogu izbjeći.

Bisheniskustvo
U Bishenu ovaj princip primjenjujemo u ranoj fazi procesa tako što pregledavamo crteže kupaca i predlažemo optimizaciju radijusa i utora prije početka obrade. Ovo ne samo da sprečava skupe redizajniranje, već je i usklađeno sa očekivanjima mnogih evropskih i američkih proizvođača, koji cene efikasnu proizvodnju, stabilan kvalitet i pouzdano vreme isporuke.
