U vazduhoplovnoj industriji legure titanijuma se široko koriste zbog svog izuzetnog odnosa čvrstoće-prema-težini, otpornosti na koroziju i toplote. Kada su dizajnirane u-strukture sa tankim zidovima-kao što su kućišta, konzole i okviri-ove legure predstavljaju značajne izazove u mašinskoj obradi. Iz moje perspektive kao preciznog strojara, uspjeh ne ovisi samo o stroju, već i o potpunoj kontroli procesa planiranja, fiksiranja i strategija rezanja.
Zašto su tankozidni{0}}titanijumski dijelovi važni
Svaki gram se računa u konstrukcijama aviona. Smanjenjem debljine zida uz zadržavanje čvrstoće, titanijumski tanki-dijelovi značajno smanjuju težinu bez žrtvovanja sigurnosti. U isto vrijeme, ove komponente moraju zadovoljiti stroge tolerancije dimenzija i zahtjeve za kvalitetom površine, jer čak i manja izobličenja mogu ugroziti montažu i performanse.
Ključni izazovi u mašinskoj -obradi titanijuma sa tankim zidovima
Niska toplotna provodljivost– Toplota se koncentrira na rubu alata, ubrzavajući habanje i rizik od deformacije.
Čvrstoća materijala– Velike sile rezanja uzrokuju vibracije i otklone, posebno na tankim zidovima.
Distorzija tokom obrade– Loše fiksiranje ili agresivne putanje alata dovode do povratnih-grešaka opruge i dimenzionalnih grešaka kada se otključaju.

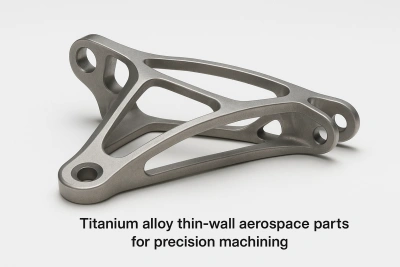

Studija slučaja: Titanijumski nosač za vazduhoplovstvo
Jednom smo mašinski obradili aTi{2}}6Al-4V nosač tankog zidaza kupca iz zrakoplovstva, dimenzija 280 mm × 160 mm × 30 mm, s minimalnom debljinom zida od samo1.2mm. Zahtjev tolerancije bio je ±0,02 mm, sa završnom obradom površine Ra1,6, a dio je morao proći ispitivanje na zamor.
Izazovi s kojima se susrećete:
Dimenzionalna opruga-nazad nakon polu{1}}završne obrade, prekoračenje od 0,05 mm.
Brzo trošenje alata, zahtijeva zamjenu na svaka 2-3 dijela.
Naša rješenja:
Ostavljena 0,5 mm zaloga tokom grube obrade i dodana procesna rebra za potporu.
Primijenjeni prilagođeni mekani-čeljusti za stabilizaciju dijelova tankih{1}}zida.
Korišteno adaptivno glodanje sa smanjenim radijalnim zahvatom kako bi se smanjila toplina.
Izvršena privremena CMM inspekcija nakon polu{0}}završne obrade radi ispravnih vrijednosti kompenzacije.
Postignuti rezultati:
Prinos prvog{0}}prolaska je povećan na95%.
Hrapavost površine poboljšana naRa1.2.
Vrijeme isporuke smanjeno za20%u poređenju sa očekivanjima kupaca.
BishenRješenje
AtBishen, razvili smo praktičan pristup mašinskoj obradi za titanijumske tankozidne-avio delove. Ovo uključuje uravnoteženu kombinacijudizajn učvršćenja, strategije putanje alata i kontrola naprezanja. Umjesto standardnog recepta, to je fleksibilan sistem dokazan u višestrukim svemirskim projektima za poboljšanje obastabilnost i efikasnost isporuke.
Ovdje nećemo otkrivati svaki detalj, ali ako se suočavate sa sličnim izazovima, naše rješenje može vam pomoći da postignete preciznost i dosljednost koja vam je potrebna.
