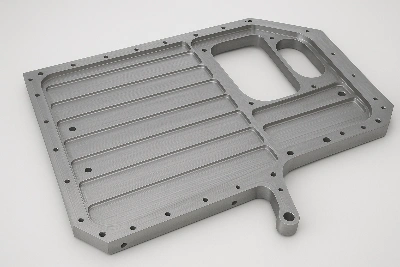

Kada izrezujete kožu krila ili okvir trupa od monolitne ploče, dio izgleda kruto na ekranu, ali se ponaša kao opruga na mašini. Sati rezanja, neravnomjerna toplina i oslobađanje od naprezanja mogu pomjeriti tanke zidove za desetinke milimetra-dovoljno da ne uspiju sklopiti. Jedini način za održavanje specifikacije je planiranje kretanja i kompenzacija u realnom vremenu.
Zašto je teško
Velika prečišćena površina, tanki zidovi:Visoke stope uklanjanja materijala stvaraju temperaturne gradijente; tanka rebra brzo reaguju na unos toplote.
Duga vremena ciklusa:Alat, vreteno i učvršćenje odstupaju od termičkog rasta-čak i ako je mašina "topla".
Oslobađanje zaostalog stresa:Kako se džepovi otvaraju, paneli "dišu", uzrokujući lokalno opruganje-ulazi/izlazi-.
Načini kvarova koje vidimo
Povratak nakon{0}}rezašto debljinu kože izbacuje iz tolerancije.
Lokalna valovitostna rebrima/ukrućenjima od koraka-preko akumulacije topline.
Odstupanje položaja rupe/utorakada se karakteristike iseku prije nego što se okolna zaliha stabilizira.
Kontrole procesa koje rade
Praćenje{0}}temperature u stvarnom vremenu:Vezani RTD-ovi na termičkom modelu uređaja + vreteno; alarmi pokreću prozore za poništavanje unosa i zadržavanje/hlađenje{1}}.
Kompenzacija mašine:Dinamička kompenzacija dužine alata/razmjera vezana za termičko mapiranje stroja; ispitivanje u zatvorenoj-petlji za vraćanje-nulte kritičnih podataka usred-ciklusa.
Strategija zoniranja:Podijelite ploču na termalne zone. Grube suprotne zone naizmjenično (A↔C, B↔D) za balansiranje topline i oslobađanja od stresa.
Strategija rezanja:Visoka{0}}efikasna gruba obrada sa laganim radijalnim zahvatom, dosljednom debljinom strugotine i kontroliranim korakom-nadolje kako bi se izbjegle vruće tačke.
Upravljanje rashladnom tečnošću i vazduhom:Veliki-poplava + usmjereni zračni noževi za evakuaciju strugotine iz dubokih džepova; smanjiti toplotu ponovnog rezanja.
Stabilizacija prolazi:Polu-završite do blizu mreže, dozvolite vremenski opuštanje, ponovo{1}}provjerite, a zatim završite laganim, hladnim dodavanjima tek nakon što se temperature vrate na osnovnu liniju.
Učvršćivanje:Vakum + pin{1}}lokatori sa kompatibilnim nosačima ispod tankih ležišta; zatezanje sa ograničenim momentom- kako bi se spriječilo "štampanje" i izobličenje.
Studija slučaja: One-Wing Wing Web, 2,8 m × 1,1 m, Al-Li ploča
Evropski dobavljač avionskih konstrukcija zahtevao je debljinu rebra±0,05 mmi pravi položaj utoraManje ili jednako 0,08 mmnakon potpune obrade. Inicijalna ispitivanja pokazala su se do0,18 mmpovratak u najtanje uvale.
Šta se promijenilo:
Dodata četiri RTD uređaja i termalni senzor vretena; stvorio temperaturnu kapiju naΔT Manji ili jednak 2,5 stepenaizmeđu pribora i zaliha prije završetka.
Preuređene putanje alata u plan zoniranja unakrsnog -šrafura; umetnuto12 minutapauze za izjednačavanje po kvadrantu.
Prebačeno na 6-završne glodalice s promjenjivim korakom-za poluzavršnu obradu i smanjeno radijalno zahvatanje do12–15%sa većim uvlačenjem kako bi čips ostao tanak i hladan.
Srednji{0}}provjera šest kontrolnih podataka; primijenjeno+0.0006 skalau X lokalno (kompenzacija mašine) za konačni prolaz.
rezultat:Maksimalno odstupanje -sečenja palo je na0,046 mmna rebrima i0,06 mmna poziciji utora-zeleno na svim tačkama kontrole.
Praktična kontrolna lista (sačuvajte ovo)
Postavite temperaturne senzoreučvršćenje, rub zaliha i strojni stup.
Definirajtermalne tačke zadržavanjaprije kritičnog završetka.
Alternativne zone grube obrade; nikada ne praznite susjedna polja uzastopno.
Prisilna evakuacija čipova;re-rezani čips=toplina.
Polu{0}}završetak → opuštanje →re-sonda→ završno svjetlo.
Dnevnikhabanje alata u odnosu na temperaturu; unaprijed završnu obradu sa svježim alatom.
Potvrdite CMM sana-mašinskom ispitivanjumete za rano uhvatiti drift.
Suptilno, ali važno
Termička kompenzacija nije jedinstvena karakteristika; to je orkestracija senzora, sekvenciranja i dorade svjetlosti. Urađeno kako treba, veliki tanki{1}}aerospace paneli od tankih zidova izlaze iz specifikacije mašine bez teške ručne-prerade-i ostaju u toleranciji nakon -ohlađenja.
