U preciznoj mašinskoj obradi, mnogi pretpostavljaju da je tačnost dimenzija uglavnom određenaalati za rezanjeiliparametri mašine. U stvarnosti, odlučujući faktor često leži uokruženje.
Zašto je kontrola životne sredine standard u zapadnoj proizvodnji
U vrhunskim{0}}evropskim i američkim radionicama, okruženja{1}}kontrolisana klimom smatraju se osnovnom infrastrukturom:
Kontrola temperature: 20 stepeni ±1 stepen
Kontrola vlažnosti: 40–60%
Podešavanje mašine:-sistemi temperaturne kompenzacije u realnom vremenu
Metali se šire ili skupljaju s temperaturnim fluktuacijama. Čak i mala promjena može uvestimikronske greške-nivoa. Na primjer, čelik ima koeficijent toplinske ekspanzije11.5 μm/m·K. Radni komad od 1 metra će rasti11.5 μmsa porastom od samo 1 stepen.
Zbog toga zapadni proizvođači samouvjereno traže±5 μm ili čak ±2 μm tolerancije-jer njihovo okruženje osigurava dosljednost izmeđurezultati obradeizavršni pregled.
Izazov u tipičnim radionicama
U mnogim azijskim radionicama temperatura može jako varirati:
Ljetni pod: 35 stepeni
Pod zimnice: 5 stepeni
Daily variation: >10 stepeni

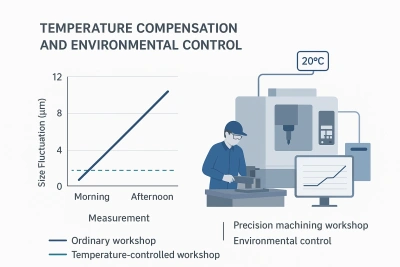

Pod ovim uslovima, čak i sa istom mašinom, istim alatom i istim programom,mjerenja obavljena ujutro u odnosu na poslijepodnevna mogu se razlikovati za 10–15 μm.
Mnogi prvo krive habanje alata ili tačnost mašine. Ali pravi uzrok jetemperaturni drift.
Poređenje pod istim procesom obrade:
| Životna sredina | Dimenzijska stabilnost | Opseg varijacije |
|---|---|---|
| Prostorija{0}}kontrolisana klimom (20 stepeni ±1 stepen) | Visoka stabilnost | ±2 μm |
| Normal workshop (>fluktuacija od 10 stepeni) | Nestabilan | ±12 μm |

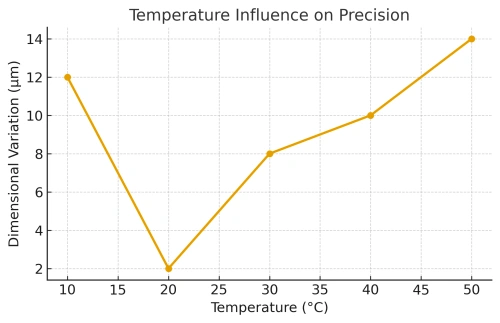

Temperatura{0}}Kriva preciznosti
Naše rješenje: Klima{0}}Klima kontrolirane sobe + kompenzacija temperature
Kako bismo ispunili zahtjeve za vazduhoplovstvo, medicinu i visoku{0}}preciznost, napravili smo aklima{0}}radionica za mašinsku obradu:
Konstantno 20 stepeni ±1 stepen godine-cile godine
Predgrijavanje za mašineza postizanje termičke ravnoteže
Temperaturna kompenzacija-u realnom vremenuza ispravljanje dimenzionalnog odstupanja
Jedinstveno okruženje za inspekcijukako bi se osiguralo da mjerenje odgovaraju mašinskoj obradi
Ovo osigurava da obojemašinska obradaiinspekcijase dešavaju pod istom osnovnom linijom, eliminišući odstupanja kao što su "delovi izgledaju ispravno na mašini, ali ne rade tokom merenja."
Zašto je ovo važno zapadnim kupcima
Za proizvođače vazduhoplovstva, medicine i poluprovodnika, kontrola životne sredine jenije opcija nego uslov.
Bez stabilnosti, "precizna obrada" je samo slogan.
Sa stabilnošću,±2–5 μm tolerancijepostanu zaista ostvarivi.
Zato sertifikati (AS9100, ISO13485) zahtevaju kontrolu životne sredine.
Zaključak
Alati i mašine su važni-aliStabilnost životne sredine je skriveni ključ prave preciznosti.
Kombinacijom klima{0}}radionica s temperaturnom kompenzacijom, osiguravamo da svaki dio koji isporučimo postigne dosljednu, provjerljivu tačnost.
