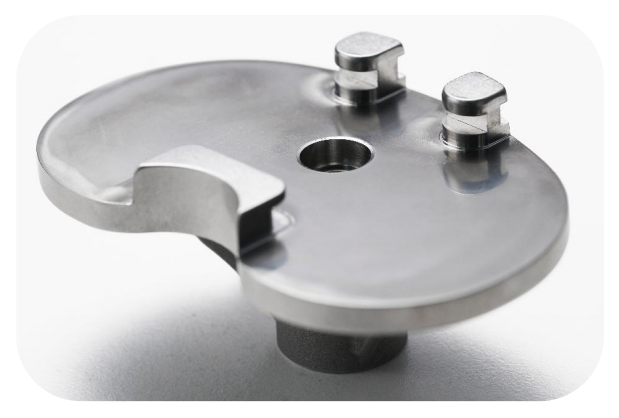

Srž kućišta: obrada tibijalne platforme od legure kobalta-hroma-molibdena
Parametri obrade
Materijal: legura kobalta-hroma{1}}molibdena (HRC52)
Proces: Glodanje
Veličina: 79×51×32,5 mm
Kao glavna komponenta umjetnog zgloba{0}}koja nosi opterećenje, radni komad mora istovremeno zadovoljiti tri glavna klinička zahtjeva biokompatibilnost, otpornost na habanje i otpornost na lom zbog zamora. Proces brušenja i poliranja nakon površinskog očvršćavanja doveo je mnoge proizvođače u dilemu efikasnosti.
Bolne tačke industrije i dileme u procesu obrade
U oblasti ortopedskih implantata, legura kobalta-kroma-molibdena postala je glavni materijal zbog svoje visoke tvrdoće (HRC52) i jake otpornosti na habanje, ali to također donosi poteškoće u obradi:
Gubitak alata je van kontrole: Tradicionalno glodanje zahtijeva zamjenu alata za svakih 5 komada
Defekti kvaliteta površine: Linije za obradu uzrokuju da vrijeme nakon{0}}poliranja čini više od 60%
Sveobuhvatan porast troškova: U ciklusu obrade jednog komada od 3,5 sata, trošak ručnog poliranja iznosi 38%
Vodeća kompanija za medicinske uređaje jednom je testirala američku i japansku opremu, a hrapavost površine radnog komada uvijek je bila zaglavljena na Ra0,8 μm, nesposobna da probije zahtjeve za preciznost na nivou mikrona{1}} ortopedskih implantata.
BISHEN rešenje: Ultrazvučna tehnologija rekonstruiše logiku obrade
Za karakteristike obrade legure kobalt-hrom-molibdena, tehnički tim BISHEN-a implementirao je trostruka tehnološka otkrića:
① Ultrazvučni vibracioni sistem za rezanje
20kHz visoke-mehaničke vibracije smanjuju silu rezanja za 40%, suštinski potiskujući abnormalno trošenje alata uzrokovano očvrslim slojem materijala
② Inteligentni mikro{0}}sistem za podmazivanje
0,05ml/minuti biljno{1}}lubrikant se precizno raspršuje kako bi se formirao zaštitni film-nivoa na površini supertvrdog materijala
③ Dizajn raspršivača sa unutrašnjim rashladnim prstenom
Patentirani alat integriše 8-smjerne kanale za hlađenje, a temperatura područja rezanja se stabilno kontrolira na 80 stepeni ±5 stepeni, produžavajući vijek trajanja alata za 3 puta

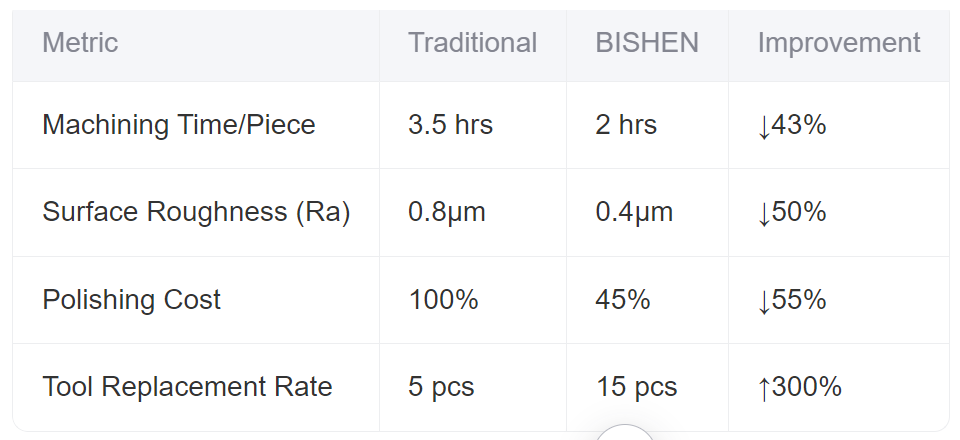

Poređenje podataka o poboljšanju performansi (tradicionalno rješenje u odnosu na BISHEN)
O BISHEN-u
BISHEN Precisionje referentno preduzeće u oblasti proizvodnje metalnih preciznih delova. Ima modernu proizvodnu bazu od 7.500 kvadratnih metara i fokusira se na pružanje integriranih rješenja za složene strukturne dijelove za industriju zrakoplovstva, vrhunske medicinske opreme i inteligentne robotike.
Oslanjajući se na potpunu-uslugu linka precizne obrade, kompanija pokriva cijeli proces od istraživanja i razvoja materijala, više-osinske obrade spojnica do površinske obrade. Posebno u obradi supertvrdih materijala kao što su legura kobalta-hroma-molibdena i legure titanijuma, njegova tehnologija ultrazvučne kompozitne obrade prošla je AS9100 vazduhoplovnu sertifikaciju i ISO13485 sertifikat sistema upravljanja kvalitetom medicinskih uređaja.
U tipičnim aplikacijama kao što su ortopedske zglobne proteze i lopatice avio motora, BISHEN integriše tradicionalne složene procese koji zahtijevaju saradnju više proizvođača u standardizirani proces isporuke uz pomoć ne-standardne prilagođene baze podataka i inteligentnog sistema lanca procesa, pomažući kupcima da skrate ciklus provjere istraživanja i razvoja za više od 50%.
