U oblasti precizne proizvodnje, monokristalni silicijum je poznat kao "kamen temeljac informatičkog doba" - od čipova za pametne telefone do optičkih komponenti svemirskih satelita, od novih energetskih fotonaponskih ćelija do jezgri uređaja kvantnog računarstva, ovaj kristalni materijal visoke{1}}čistoće, skoro{2}}savršen, uvijek je igrao osnovnu ulogu podrške tehnologiji. Kako poluprovodnička tehnologija ulazi u proces ispod 3 nanometra, a efikasnost fotonaponskih ćelija prelazi teorijsku granicu, zahtjevi tržišta za preciznošću obrade monokristalnog silicijuma skočili su sa nivoa mikrona na nivo nanometara. Naročito u obradi složenih struktura kao što je bušenje zakrivljenih elektroda, kontradikcija između visoke krhkosti materijala, karakteristika usmjerenog cijepanja kristala i tolerancije otvora na nanometar-nivou otvora postaje ključno usko grlo koje ograničava razvoj-ivičnih industrija kao što su visokokvalitetna-industrija kao što su visokokvalitetna{{9}proizvodnja dijelova{9} detektori.
Rekord proboja u industriji
Ultra-duboka mikro-obrada monokristalnog silicijuma: od "zaglavljenog vrata" do "kineskog rješenja"
Pozadina slučaja
Kada je vodeća domaća kompanija za proizvodnju poluprovodničke opreme razvijala osnovne komponente 3D NAND čipova za pohranu, naišla je na ekstremni izazov ultra-dubokih mikro-obrada monokristalnog silicijuma: bilo je potrebno obraditi mikro-rupe promjera samo 0,45 mm na silikonskoj podlozi od 75 mm debljine 24. (odnos dubine-prema-prečnika 55:1), a njegovi zahtjevi za preciznošću bili su uporedivi sa "urezivanjem kilometar{10}}duboko na kosi". Ranije su ovu vrstu procesa dugo monopolizirale japanske i njemačke kompanije. Domaći proizvođači ne samo da su morali da plaćaju uvozne troškove veće od 10.000 juana po komadu, već su se suočili i sa rizicima u lancu snabdevanja izazvanim tehnološkim blokadama.
Direktan napad na bolnu tačku
Preciznost van kontrole: Nakon obrade tradicionalnim karbidnim bušilicama, hrapavost zida rupe Sa veća je ili jednaka 6,54 μm (3 puta više od industrijskog standarda), a odstupanje zaobljenosti >0,025 mm, što direktno dovodi do povećanja brzine prijenosa signala čipa;
Prokletstvo prinosa: Troškovi sirovina monokristalnog silicijuma iznose više od 60%, ali defekti kao što su urušavanje ivica i mikropukotine uzrokuju da stopa otpadaka radnog komada bude čak 35%, a godišnji gubitak kompanije premašuje 20 miliona juana;
Tehnološki jaz: Oprema iz inostranstva zabranjuje kineskim proizvođačima da koriste osnovne algoritamske module kao što je "dinamičko suzbijanje vibracija", a ne postoji zreli domaći proces koji bi je zamijenio.
MID rješenje
MID preciznoststrojna obrada je uspješno riješila gore navedene probleme kroz ultrazvučni pomoćni sistem + nanokristalni PCD burgija, postigavši četiri razorna otkrića:
Mit o životnom vijeku alata:Jedna PCD bušilica može kontinuirano obraditi 2.000 rupa, što je 20 puta duže od vijeka trajanja uvezenog alata, a cijena je smanjena na manje od 5 juana po rupi;

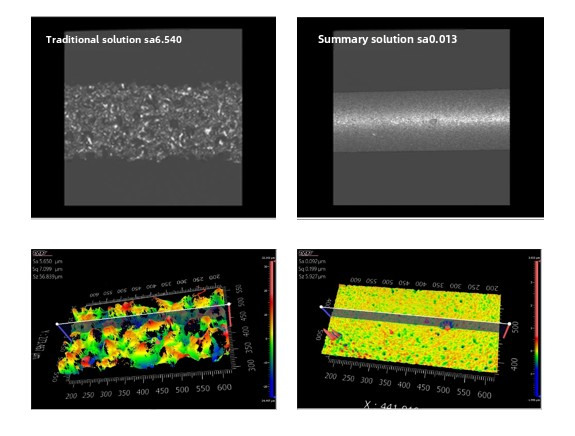

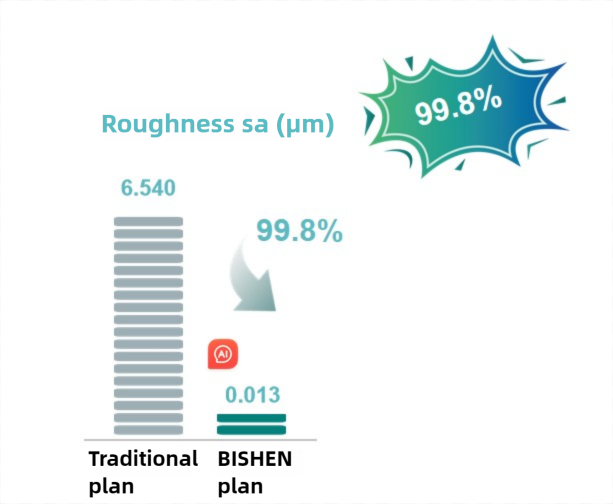

Nano{0}}površinska revolucija u nivou:Hrapavost zida rupe Sa smanjena je sa 6,54 μm na 0,013 μm (smanjenje od 99,8%), što je bolje od standarda za poliranje optičkih ogledala u vazduhoplovstvu (ISO 10110-8);
Obrada bez kvarova:Stopa kolapsa ruba na ulazu je nula, a greška zaobljenosti je smanjena na 0,003 mm (ekvivalentno 1/3 promjera ljudskih crvenih krvnih zrnaca);
Ograničenje omjera duboko-prema-promjera:Kapacitet obrade 55:1 razbija tehnološki čvor za 2030. koji je predviđen Međunarodnim tehnološkim planom za poluprovodnike (ITRS) i dostiže standard 7 godina prije roka.
Tehnološki benchmarking (u odnosu na globalne konkurente)

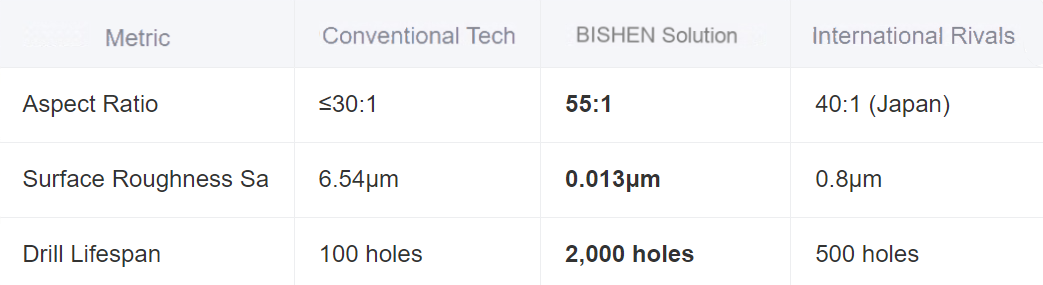

Poređenje obrade
Industrial Impact
Od pojedinačnog slučaja do transformacije ekosistema
Ovaj proboj je katalizirao inovacije u različitim-industrijama:
Semiconductor Localization:Efikasnost obrade 3D NAND putem{1}}rupa porasla je za 300%, smanjujući proizvodne troškove Yangtze Memory-a za 18%.
Revolucija troškova fotonaponske energije:Heterojunkciona solarna ćelija pozadi{0}}prinos mikrorupa elektrode je skočio sa 72% na 98%, smanjujući troškove za ¥0,4/W po panelu.
Napredak svemirske optike: Omogućeno sub-10nm podzemno oštećenje silikonskih mikrorupa za kineski svemirski teleskop "Xuntian", povećavajući rezoluciju slike za dva reda veličine.
Karta difuzije tehnologije
MID profil:
MID je pionir precizne proizvodnje metala za male-serijske, velike-proizvodnje, integrirajući CNC obradu (±0,002 mm), proizvodnju lima i industrijsko 3D štampanje. Specijalizirani za sektore poluprovodnika, medicine i nove energije, isporučujemo prilagođene komponente sa kontrolom kvaliteta vođenom AI-(stopa kvarova<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
