Medicinska CNC obrada: Vodič za inženjera procesa za materijale, tolerancije i DFM za komponente uređaja

H1 obrazloženje:Inženjeri dizajna koji pretražuju ovaj pojam ne traže pregled industrije - njima su potrebni odgovori na nivou procesa- prije nego što izdaju crtež. Ovaj naslov signalizira upravo to.

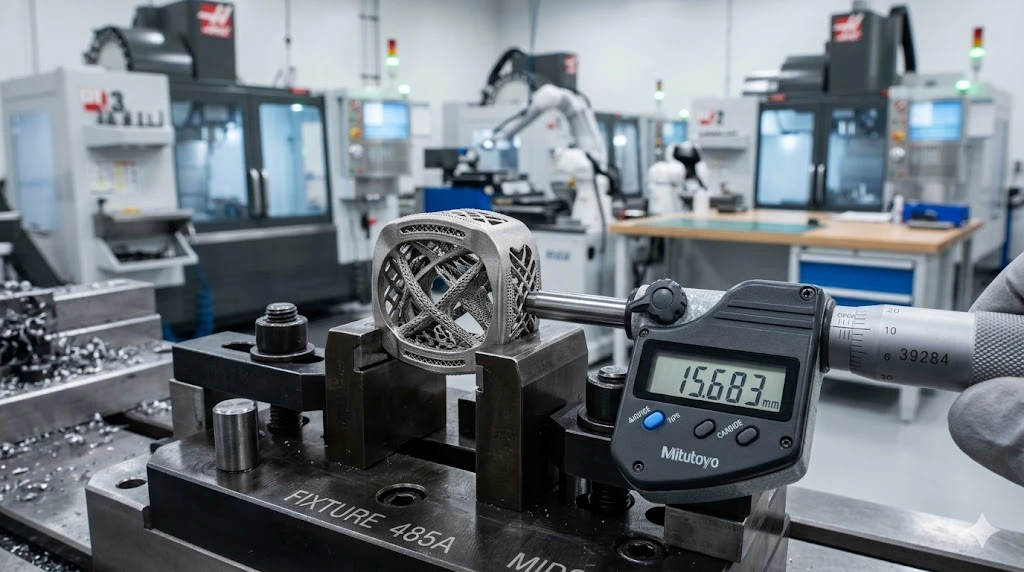

Upravo ste dobili DFM povratne informacije o Ti-6Al-4V kičmenom kavezu: unutrašnja mreža od 0,6 mm označava pristup alatu, a Ra 0,4 μm poziv na površini ležaja znači završni prolaz koji će udvostručiti vrijeme vašeg ciklusa. Vaš voditelj projekta želi znati da li se snop tolerancije uopće može držati bez brušenja. Zvuči poznato?

To je svakodnevna realnost medicinske CNC obrade. Dijelovi su mali, materijali uzvraćaju udarac, a regulatorni papirni trag mora preživjeti FDA revizora koji čita brojeve serija za sport. Ovaj vodič prolazi kroz procesne odluke koje su važne prije nego što vaš STEP fajl stigne na mašinu za odabir materijala -, strategiju tolerancije, DFM zamke specifične za komponente uređaja i šta se promijenilo na strani usklađenosti 2026. godine.

Zašto medicinska CNC obrada zahtijeva drugačiji priručnik

Standardna precizna obrada vam donosi ±0,01 mm na aluminijumu i to je dan. Rad medicinskih uređaja postavlja dodatna ograničenja povrh dimenzionalne tačnosti: biokompatibilnost prema ISO 10993, potpuna sljedivost serije, validirani procesi čišćenja i - od februara 2026 - usklađenost sa novom Uredbom o sistemu upravljanja kvalitetom FDA (QMSR), koja formalno uključuje ISO 13485 u dio 10 FR11485 (izvor: dio 10 FR11682: FDA.gov, stupio na snagu 2. februara 2026.). Ako vaš partner za obradu nije ažurirao svoj sistem kvaliteta kako bi odražavao QMSR, njihovi izvještaji o inspekciji neće proći provjeru prilikom sljedećeg podnošenja.

Globalno tržište medicinskih uređaja dostiglo je otprilike 679 milijardi dolara u 2025. godini, a Precedence Research predviđa da će dostići približno 720 milijardi dolara u 2026. godini, rastući na CAGR od 5,94% do 2035. Minijaturizacija, platforme za robotsku hirurgiju i implantati{6}}specifični za pacijente pokreću taj rast sa {{7} čvrstim komponentama mašine i čvrstim komponentama prije.

Za inženjere dizajna, praktičan zaključak: vaš dobavljač CNC mašina za medicinske dijelove nije samo dobavljač. Oni su produžetak vašeg lanca validacije dizajna.

Izbor materijala za CNC obradu medicinskih implantata

Odabir materijala za komponentu uređaja je trosmjerno pregovaranje između funkcionalnih zahtjeva hirurga, stvarnosti mašinskog procesa i regulatornog fajla. Evo kako se upoređuje najčešći medicinski-materijali u radnji.

Jedna napomena o PEEK-u: mnogi dizajneri ga koriste za radiolucenciju, a da nisu svjesni da PEEK-grade PEEK (PEEK-OPTIMA ili ekvivalent) zahtijeva dokumentovani, neprekinuti lanac nadzora od serije smole do gotovog dijela. Ako vaša mašinska radionica reže PEEK na istom uređaju koji je jučer radio od nerđajućeg čelika 303, imate rizik od kontaminacije koji će isplivati ​​na površinu tokom testiranja biokompatibilnosti.

Tolerancije CNC medicinskih uređaja: šta se može držati u odnosu na ono što je skupo

Čvršće nije uvijek bolje. Svaki opseg tolerancije koji zategnete iznad onoga što funkcija zahtijeva, košta - više prolaza, sporije umake,-procjenu u procesu, a ponekad i sekundarnu operaciju brušenja ili preklapanja. Tabela ispod mapira raspon tolerancije na stvarnost procesa.

U MID-u rutinski držimo ±0,002 mm na našim strugovima švicarskog-tipa za duge, vitke zavrtnje za kosti i zubne upornice. Ali povući ćemo se na crtež koji poziva ±0,005 mm na podu džepa od 100 mm u 7075 - ne zato što ne možemo postići broj u kontrolisanoj vožnji, već zato što aluminijumski termički koeficijent ekspanzije (23,1 µm/m· stepen) znači da će ambijentalni pomak od 2 stepena pojesti pola budžeta tolerancije tokom serije. Popravak je ili stroža specifikacija okruženja ili opuštena tolerancija s funkcionalnom šemom podataka. Radije bismo imali taj razgovor u DFM-u nego da ga otkrijemo na završnoj inspekciji.

Medicinska CNC obrada titana: gdje procesna disciplina zarađuje svoje održavanje

Ti-6Al-4V je zadana legura implantata iz dobrog razloga - odlične biokompatibilnosti, visoke čvrstoće prema težini i dokazane oseointegracije. To je također jedan od najneumoljivijih materijala na CNC vretenu.

Evo šta se dešava ako tretirate titanijum kao čelik: čip se ne lomi čisto, toplota se koncentriše na reznoj ivici umesto da se evakuiše sa čipom, a rad-očvrsnuti površinski sloj ispod vašeg poslednjeg prolaza bori se protiv sledećeg. Habanje kratera se ubrzava, a ako vaš umetak odustane usred-rezanja na titanijumskoj pločici od 400 dolara, vi odbacujete dio i alat.

Procesni pristup koji funkcionira - i koji je našmmedicinska CNC obradaćelije koje se pokreću dnevno - je izgrađeno na tri stuba:

Parametri rezanja podešeni za upravljanje toplinom, a ne za brzinu uklanjanja metala.Na Ti-6Al-4V tipično radimo površinske brzine od 40-60 m/min sa obloženim karbidom, padajući na 25-35 m/min na završnim prolazima gdje je integritet ruba umetka važniji od propusnosti. Opterećenje strugotine ostaje iznad 0,08 mm po zubu kako bi strugotina bila dovoljno debela da odnese toplinu iz zone reza. Idite tanji, a toplota ostaje u radnom komadu.

Trohoidno glodanje za džepove, a ne proreze.Prorez pune{0}}širine u titanijumu je ubica alata. Trohoidne (ili "prilagodljive") putanje alata održavaju radijalni zahvat na niskom - tipično 8-12% prečnika rezača - dok održavaju konzistentno opterećenje strugotine kroz luk. Kritična tačka odluke: ako vaš džepni omjer širine i visine premašuje 4:1 dubine{9}}prema-širine, prebacite se sa trohoidalne na strategiju uranjanja-grube (Z-os). Pri visokim omjerima stranica, bočne sile rezanja u trohoidalnim stazama uzrokuju otklon alata koji se pokazuje kao konus zida.

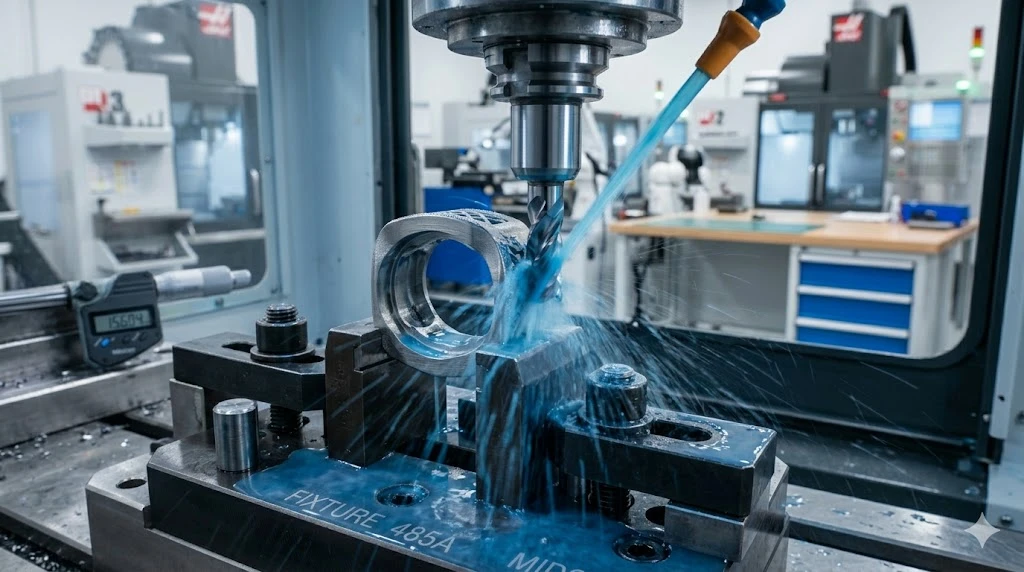

Isporuka rashladne tečnosti koja zaista dospeva u rez.Kroz-sredstvo za hlađenje vretena na minimumu od 70 bara, usmjereno na ivicu rezanja, a ne na opću blizinu. Na našim 5-osnim titanijumskim ćelijama pokrećemo programabilne rashladne mlaznice koje prate ugao alata u realnom vremenu. Poplaviti rashladno sredstvo iz vanjskog crijeva je bolje nego ništa, ali u dubokim džepovima u Ti-6Al-4V ne prodire - masa čipa ga blokira, a na kraju imate termalni gradijent koji iskrivljuje dio.

DFM zamke koje vas koštaju na medicinske dijelove

Inženjerima dizajna nije potrebna DFM predavanja. Ali određene karakteristike koje dobro funkcionišu u izradi prototipa stvaraju probleme u proizvodnji medicinskih komponenti. Ovo su ponavljači koje označavamo u DFM recenzijama:

Radijusi unutrašnjeg ugla manji od vašeg alata.Unutrašnji radijus ugla od 0,2 mm na džepu od titanijuma znači glodalicu od 0,4 mm, koja se skreće, treperi i brzo se troši. Ako vaš radijus ugla može biti 0,5 mm, otključavate alat od 1,0 mm sa 6 puta većom krutošću. Zapitajte se: da li je spojnom dijelu zapravo potreban taj oštar ugao, ili je zadano iz CAD alata za filetiranje?

Debljina zida ispod 0,5 mm na aluminijumu.Tanke aluminijske stijenke se deformišu pod silama rezanja i vraćaju se nazad nakon obrade. Rezultat: u-toleranciji na mašini, van-od-tolerancije na CMM-u 20 minuta kasnije kada se zaostalo naprezanje preraspodijeli. Naš pristup u MID-u je da grubo obradimo obje strane,-oslobodimo stresa (prirodno starenje na sobnoj temperaturi 24–72 sata, ili kontrolirani termički ciklus na 175–200 stepeni za T6 temperamente), a zatim završimo. Ovo dodaje vrijeme ciklusa, ali drži zid ravno.

Navoj{0}}izlazi bez specificiranja klase navoja na šrafovima za kosti.Napomena "M2 × 0,4" bez oznake klase ostavlja toleranciju navoja otvorenom za tumačenje. Na zavrtnjima-klase implantata navedite minimalno 6H/6g, a ako se zavrtanj spoji sa poliaksijalnom glavom, eksplicitno navedite zahtjeve funkcionalnog mjerenja. Tvojprecizna CNC obradadobavljač bi trebao provjeravati navoje pomoću kalibriranog mjerača navoja, a ne samo provjeru "idi/ne"{0}}.

Preko{0}}tolerantne površine koje nikada ništa ne dodiruju.Redovno vidimo crteže na kojima je svaka površina ±0,01 mm jer je blok tolerancije primijenjen globalno. Opustite ne-nefunkcionalne površine na ±0,05 mm ili više, a vaš trošak će pasti - ne zato što mašina ne može postići veći broj, već zato što manje površina treba-procesno ispitivanje i 100% CMM verifikacija.

Usklađenost u 2026.: Šta FDA QMSR Shift znači za vaš lanac snabdijevanja

Najveća regulatorna promjena koja utiče na medicinsku CNC obradu ove godine je već na snazi. Dana 2. februara 2026., FDA-in QMSR je zamijenio naslijeđenu Uredbu o sistemu kvaliteta (QSR) prema 21 CFR, dio 820, formalno ugrađujući ISO 13485:2016 putem reference (izvor: FDA.gov). Stari okvir QSIT inspekcije je povučen istog datuma.

Šta ovo znači u praksi za vaš lanac nabavke mašinske obrade: bilo kom ugovornom proizvođaču koji proizvodi gotove komponente uređaja sada je potreban sistem kvaliteta koji je eksplicitno usklađen sa ISO 13485:2016, a ne samo "ekvivalentan" starom QSR-u. Ako podnosite PMA ili 510(k) nakon februara 2026., dokumentacija o kvalitetu vašeg dobavljača treba da upućuje na QMSR okvir, a ne na povučeni QSR jezik.

U MID-u, naš sistem kvaliteta funkcionira u skladu sa ISO 13485 usklađenošću od prije prelaska na QMSR -, tako da je za naše klijente usklađivanje papirologije bilo jednostavno. Ali ako procjenjujete novoUsluge CNC obradeza medicinski program, pitajte konkretno: "Da li je vaš QMS usklađen sa ISO 13485:2016 kako ga navodi QMSR?" Ako je odgovor nejasan, nastavite tražiti.

Sastavljanje: Kako MID pristupa medicinskom CNC programu

Tipičan medicinski angažman u MID-u slijedi sekvencu osmišljenu da rano uhvati probleme:

Šaljete STEP datoteku i 2D crtež sa GD&T. Naš tim za procesni inženjering pokreće DFM pregled u roku od 48 sati - ne generičku ocjenu proizvodnosti, već specifične pozive-: ovaj radijus se mora otvoriti, ovoj toleranciji je potrebna referentna točka, ova karakteristika je pogodnija za švicarsko tokarenje nego za glodanje sa 5 osa. Crtež označavamo i vraćamo na raspravu.

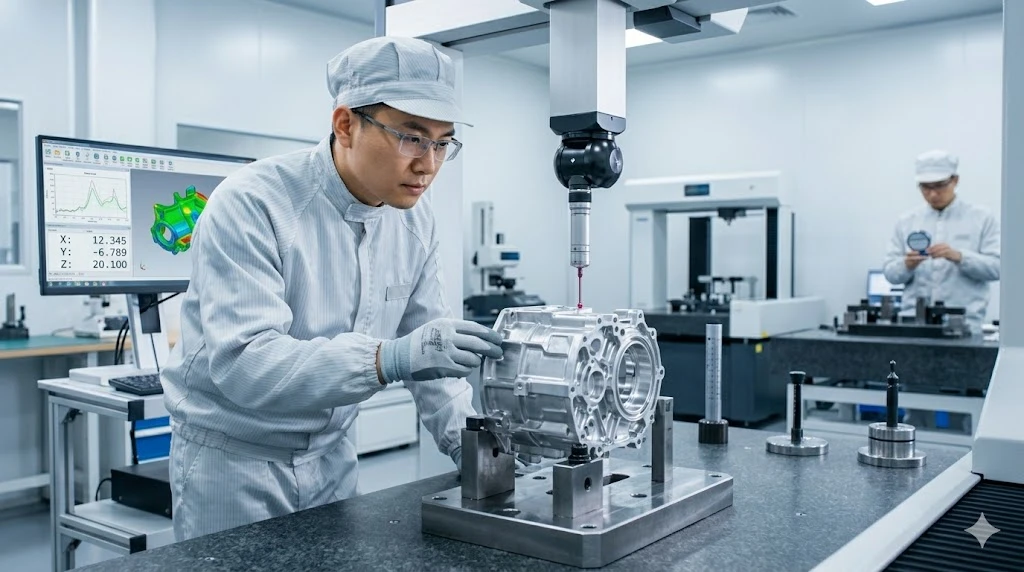

Nakon što je dizajn zaključan, gradimo plan procesa koji specificira pričvršćivanje, odabir alata, strategiju rezanja (uključujući odluke o trohoidalnom u odnosu na uranjanje o kojima smo gore raspravljali za titan), u-inspekcijskim tačkama u procesu i konačnu CMM verifikaciju. Za dijelove klase implantata, plan uključuje verifikaciju certifikacije materijala, validaciju čišćenja i pakovanje koje ispunjava vaše zahtjeve za sterilizaciju.

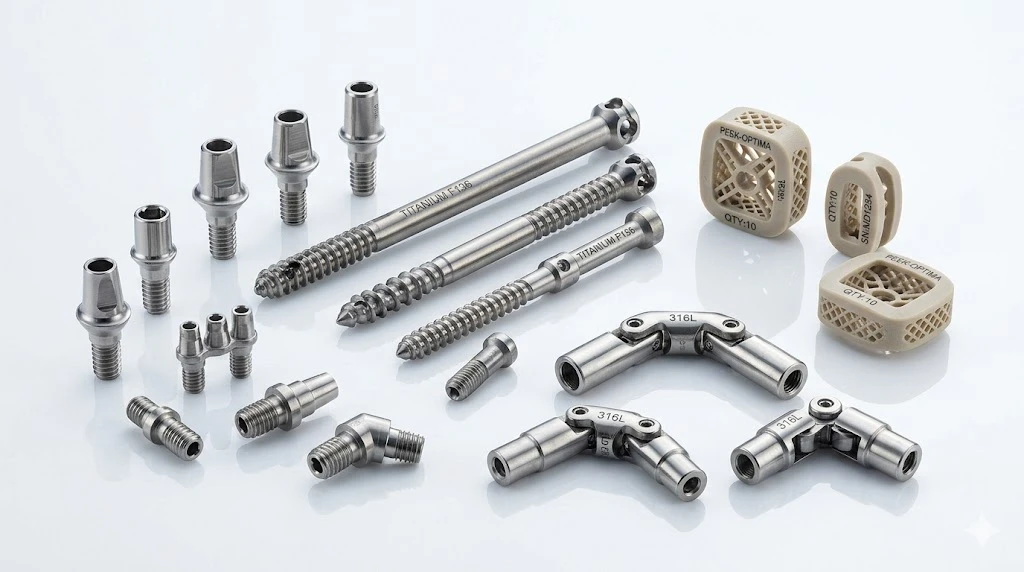

Naša radnja radi5-osni CNCi švicarski-centri za struganje sa preko 30 godina akumuliranog znanja o procesima u timu. Svakodnevno obrađujemo Ti-6Al-4V, 316LVM, CoCr, PEEK i aluminijumske legure za klijente iz aeronautike, medicine, poluprovodnika i robotike - što znači da naša biblioteka uređaja i inventar alata već pokrivaju većinu medicinskih geometrija bez troškova za prilagođeno podešavanje.

FAQ

Koji radijus unutrašnjeg ugla trebam navesti da izbjegnem skupe alate malog-promjera?

Za većinu medicinskih metala-(titan, nerđajući, CoCr), navedite minimalni radijus unutrašnjeg ugla od 0,5 mm gdje god to dizajn dozvoljava. Ovo omogućava strojarima da koristi završno glodalo prečnika 1,0 mm - dovoljno čvrsto da izdrži stabilan rez u tvrdim legurama bez klepetanja. Spustite se na radijus od 0,25 mm i forsirate alat od 0,5 mm koji radi pri sporijim pomacima, brže se troši i rizikuje da se lome na dubljim džepovima. Ako vaša geometrija parenja zaista treba čvršći ugao, razmislite o sekundarnoj EDM operaciji samo na toj osobini umjesto da ograničavate cijelu operaciju džepa.

Možete li držati ±0,005 mm na aluminijskom dijelu od 100 mm bez brušenja?

Da, ali zavisi od karakteristika i okruženja. Na provrtu ili okrenutom OD, naši švicarski i tokarski centri drže ±0,005 mm na aluminijumu rutinski - ključ je termička stabilnost i konzistentno stanje materijala. Na glodanom džepnom podu u rasponu od 100 mm, izazov je toplinsko širenje aluminija. Temperatura od 2 stepena tokom obrade mijenja dimenziju od 100 mm za otprilike 4,6 µm - skoro cijelu vašu toleranciju. Aluminijske medicinske dijelove obrađujemo u ćeliji{11}}nadziranoj temperaturom i provjeravamo pomoću CMM-a u istoj termalnoj zoni. Ako dio ide u sklop na sobnoj{13}temperaturi, možemo pogoditi broj. Ako ide u tjelesnu okolinu od 37 stepeni, vaša tolerancija treba da se odnosi na tu funkcionalnu temperaturu.

Kako FDA QMSR utiče na moj izbor dobavljača CNC obrade?

Direktno. Od 2. februara 2026. FDA provjerava proizvođače uređaja u odnosu na QMSR, koji uključuje ISO 13485:2016. Vaš ugovorni partner za mašinsku obradu mora održavati sistem kvaliteta usklađen sa ovim standardom - koji pokriva kontrolu dizajna, validaciju procesa, sljedivost i korektivne mjere. Zatražite njihov opseg ISO 13485 i potvrdite da pokriva procese relevantne za vaše dijelove. Prodavnica koja samo "radi ka" certificiranju predstavlja rizik za vaš regulatorni vremenski okvir.

Koja je minimalna količina narudžbe za medicinske CNC prototipove u odnosu na proizvodnju?

Na MID-u ne postoji minimum. Pokrećemo-prototipove iz jednog komada za verifikaciju dizajna sve do ponavljajućih-proizvodnih serija male količine - veliki-mješoviti, mali-serijski model je suština našegCNC proizvodnjaćelije su organizovane. Za medicinske programe, prva narudžba je često 5-10 komada za funkcionalno testiranje, nakon čega slijedi provjera valjanosti procesa (obično 30-50 komada za Ppk studiju), zatim kontinuirana proizvodnja u bilo kojoj količini koju program zahtijeva.

Spremni za prelazak sa dizajna na provjerene dijelove? Pošaljite nam svoj STEP fajl na DFM pregled - naši procesni inženjeri će ga označiti konkretnim, djelotvornim povratnim informacijama u roku od 48 sati. Ili ako još uvijek radite na proračunu tolerancije, razgovarajte s našim timom o tome što je moguće držati na vašoj geometriji i materijalu prije nego što napravite crtež.
