U zrakoplovnoj industriji, velike strukturne komponente-kao što su dijelovi trupa ili sklopovi baze robota-često zahtijevaju višestruko okretanje i ponovno{2}}učvršćivanje tokom obrade. Svaki put kada se dio ponovo-pritegne, dolazi do minutnog pomaka datuma. Iako su pojedinačno zanemarljivi, ovi pomaci mogu značajno pogrešiti karakteristike konačnog sklopa kao što su rupe za montažu i referentne površine.
The Challenge
Glavni problem je akumulirana greška u pozicioniranju:
Datum driftjavlja se sa svakim re-stezanjem zbog razlika u momentu stezanja, blagog pomicanja učvršćenja ili izobličenja učvršćenja.
Koordinatno slaganjeznači da se svako novo podešavanje nadovezuje na prethodne male greške.
Čak<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Strategija rješenja
Razvijen je integrirani pristup za eliminaciju kumulativne greške:

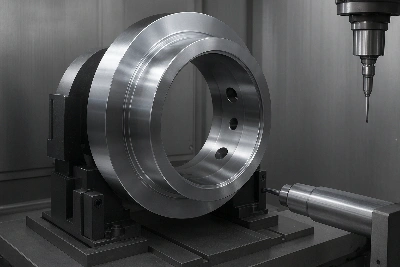

Prilagođeni modularni dizajn učvršćenja
Učvršćenja su konstruirana kombinacijom primarnih referentnih površina, sekundarnih funkcija poravnanja i podesivih podmetača. Ovaj dizajn omogućava minimalnu grešku pri ponovnom pozicioniranju i-korekciju učvršćenja tokom ponovnog-stezanja.
Više-obrada lica u jednoj postavci
Korištenjem proširenih-alata za dužinu i 5-osnog dosega, velike površine i referentne karakteristike se završavaju u jednom postavljanju kad god je to moguće-smanjujući ponovno kreiranje koordinata.
Poravnanje optičkog alata + In-Provjera procesa
Nakon svakog okretanja, optička{0}}detekcija ivica vraća datum alata na glavnu referencu. Nakon toga slijedi -mašinsko ispitivanje kritičnih karakteristika za automatsko podešavanje putanje alata na osnovu izmjerenih podataka o pomaku.
Rezultati
| Feature | Prije implementacije | Nakon implementacije |
|---|---|---|
| Akumulirani pomak datuma | >0,015 mm | < 0.005 mm |
| Prvi-Prinos | ~80% | > 98% |
| Dorada zbog neusklađenosti | Često | Vrlo rijetko |
Ako naiđete na pomjeranje tolerancije u velikim sklopovima od 5-osi, ovaj proces-prilagođene učvršćenja, minimizirane postavke i usklađena digitalna kompenzacija - osigurava da proces obrade gradi stabilnost u dijelu, a ne grešku u datumu.
