Vaše DFM povratne informacije su se upravo vratile. Zid od 0,4 mm na onoj 6061-T6 navlaci - u radnji kaže da će klepetati i vraćati se nakon otpuštanja. Oznaka cilindričnosti od ±0,01 mm na provrtu? Ostvarljivo, ali ne na istoj postavci kao OD profil, osim ako ne želite pojesti troškove ponovnog učvršćenja. Zvuči poznato?

VećinaCNC obradni dijelovikvarovi sežu do iste tri odluke donesene prerano u ciklusu dizajna: materijal zaključan prije nego što je proces razmatran, tolerancije kopirane sa prethodnog crteža bez pregleda funkcije i pretpostavke procesa napravljene bez poznavanja stvarne mogućnosti mašine. Ovaj vodič radi kroz sva tri - ne iz brošure o prodaji, već iz povratnih informacija DFM-a koje pišemo svake sedmice.

Zašto izbor materijala pokreće više od same cijene

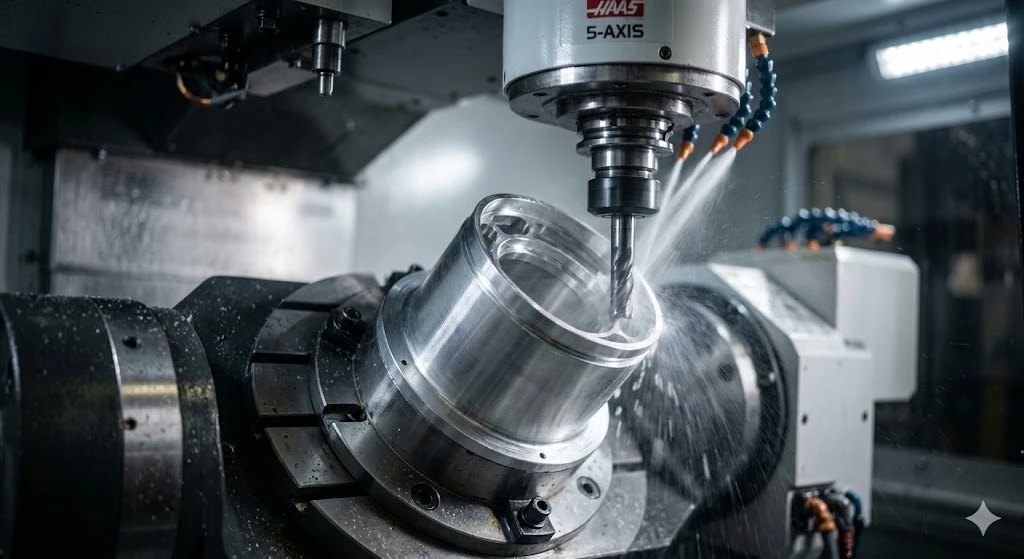

Instinkt prema specifikaciji 6061-T6 za sve aluminijum je razuman -, jeftin je, brzo se obrađuje i svaka radnja ga ima. Ali na tankom ziducnc obradni dijelovi, aluminijski cnc obradni dijelovi, geometrija tankog zida stvara specifičan problem koji sam odabir materijala ne može riješiti: zaostalo naprezanje.

Vruće{0}}valjani, pa čak i neke ploče nose gradijente unutrašnjeg naprezanja. Kada uklonite materijal asimetrično - obradom jedne strane zida od 0,5 mm prije druge -, oslobađate to naprezanje neravnomjerno. Deo se pomera. Nije vidljivo tokom rezanja, ali mjerljivo pri inspekciji: lice koje je ravno na mašini očitalo 0,03–0,08 mm savijeno trideset minuta kasnije na sobnoj temperaturi.

Dva pristupa funkcionišu. Prvo navedite ploču-rasterećenu ili pred-rastegnutu ploču (7075-T651 umjesto 7075-T6 ako je snaga pokretač; MIC-6 livena alatna ploča za pričvršćivanje i strukturne konzole gdje je ravnost kritična). Drugo, sekvencirajte operacije: grubo do 0,5 mm od konačne dimenzije, ostavite dio da odstoji - idealno preko noći - zatim završite. Taj drugi prolaz, snimljen na laganoj dubini, seče u već opušteni materijal. Opruga je nestala jer je rezervoar za naprezanje isušen u fazi grube obrade.

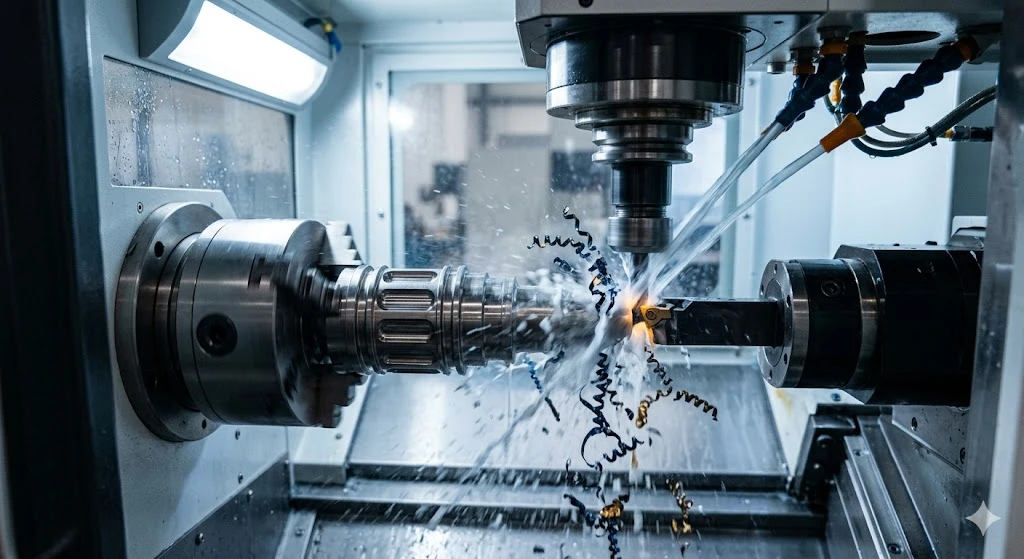

ZaPrecizni cnc obradni delovi za vazduhoplovstvoprimjene gdje su i snaga i dimenzionalna stabilnost bitne, Ti-6Al-4V uvodi vlastiti skup ograničenja. Niska toplotna provodljivost titanijuma znači da se toplota koncentriše na vrhu alata, a ne da se evakuiše sa čipom. To mijenja sve o tome kako pišete proces:

Brzina rezanja: 40-60 m/min za neobloženi karbid, do 80 m/min sa alatom obloženim TiAlN-

Unos po zubu: 0,05–0,12 mm - ostanite u ovom prozoru; previše lagano trljanje umjesto rezanja i rad-očvršćava površinu

Rashladna tečnost: visoki-pritisak kroz-vreteno (minimum 70 bara) usmjereno na zonu rezanja, a ne poplava rashladna tekućina usmjerena na tijelo dijela

Vijek trajanja alata: agresivni intervali izmjene; istrošeni alat na titanijumu proizvodi više toplote, a ne manje

Zamjena "poplava rashladna tekućina i usporiti" za te parametre je način na koji titanijumski poslovi završavaju sa radnim{0}}očvrslim površinama i-iz-tolerantnim otvorima.

Indeks obradivosti u odnosu na 6061-T6=100%; brojke tolerancije predstavljaju pouzdane proizvodne vrijednosti na dobro održavanim obradnim centrima bez brušenja.

Izgradnja realnog budžeta tolerancije za CNC obradne dijelove

Najskuplji red na citatu je često tolerancija koju niko nikada neće izmeriti na terenu. Prije nego što pustite crtež, prođite krozCnc obradni dijelovi tolerancije -upza svaki strogi poziv: koju montažnu funkciju štiti i šta se dešava na granici MMC/LMC?

Nekoliko referentnih tačaka iz naših inspekcijskih podataka:

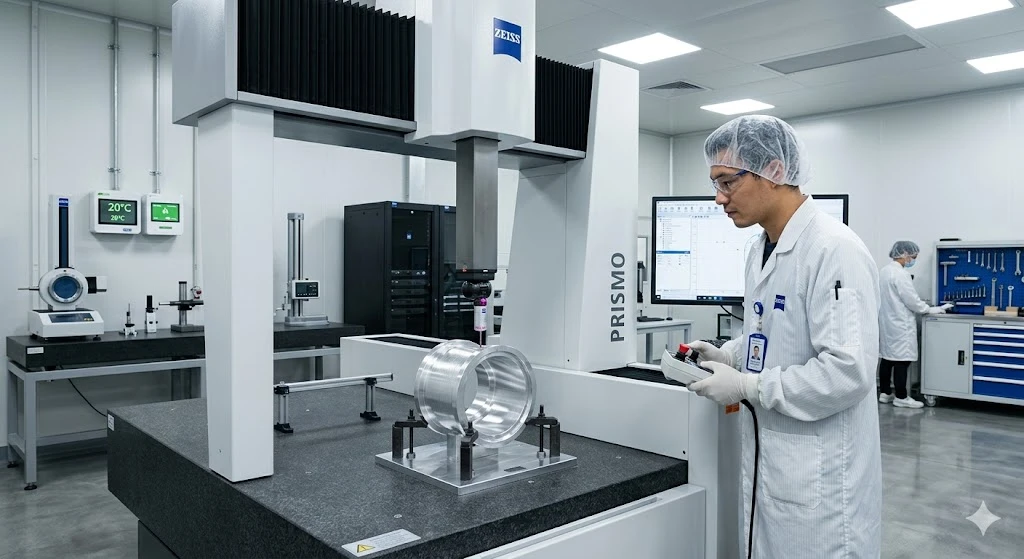

Aluminijski dio od 100 mm koji se drži na ±0,005 mm na kritičnom promjeru provrta može se postići bez brušenja -, ali zahtijeva namjenski završni prolaz, temperaturno-stabilizirano okruženje za mjerenje (koristimo 20 stepeni ±0,5 stepeni) i 100% CMM inspekciju. Vrijeme ciklusa se povećava za otprilike 40% u odnosu na oblačić od ±0,02 mm na istoj funkciji. Ako se provrt ionako spoji s ležajem koji ima 0,015 mm promjernog zazora, čvršći oblačić nema funkciju i stvara stvarnu cijenu.

Brušenje ulazi u sliku kada vam je potrebno bolje od ±0,005 mm na kaljenom dijelu, ili kada je Ra ispod 0,1 μm potreban za brtvljenje kontaktnih ili optičkih montažnih površina. Naše brušenje površine može izdržati ±0,002 mm sa Ra 0,02 μm -, ali to nisu zadani CNC brojevi, oni završavaju operacije na vrhu CNC-a i pripadaju crtežu samo kada ih aplikacija istinski zahtijeva.

Praktično stablo odlučivanja:

±0,1 mm ili grublje: standardna obrada, bez posebne inspekcije, standard ISO 2768-m

±0,05 mm do ±0,02 mm: kontrolirani završni prolaz, provjera CMM na licu mjesta

±0,01 mm do ±0,005 mm: namjenski završni rad, potpuni CMM na kritičnim karakteristikama, upravljanje temperaturom

±0,002 mm: brušenje ili labavljenje, 100% inspekcija, planirajte duže vrijeme isporuke

Jedan geometrijski oblačić vrijedan posebnog pregleda: ispadanje na okrenutim elementima. Ukupni izboj od 0,01 mm na osovini OD u odnosu na referentnu točku provrta je manji nego što većina zazora ležaja garantuje, i prisiljava radnju na brušenje nakon okretanja. Ako vaša aplikacija toleriše 0,025 mm, recite tako - i dobijte znatno brži i jeftiniji dio.

Uparivanje procesa: Usklađivanje rezanja sa karakteristikom

Ne svakicnc obradni dijeloviposao pripada 5-osnom obradnom centru. Pravo uparivanje između tipa karakteristike i procesa je ono što odvaja ciklus od 40 minuta od 4-satnog.

Džepovi i otvorene konture: 3-osno glodanje pokriva većinu prizmatičnih karakteristika. Pitanje koje određuje da li vam treba 5-os nije "da li je geometrija složena?" - to je "koliko podešavanja je potrebno za 3-os?" Dio sa karakteristikama na pet strana za koji su potrebna četiri re-fiksa često će biti jeftiniji i precizniji na mašini sa 5 osa u jednoj postavci, jer svaki re-fixture donosi malu grešku prenosa podataka koja se povećava.

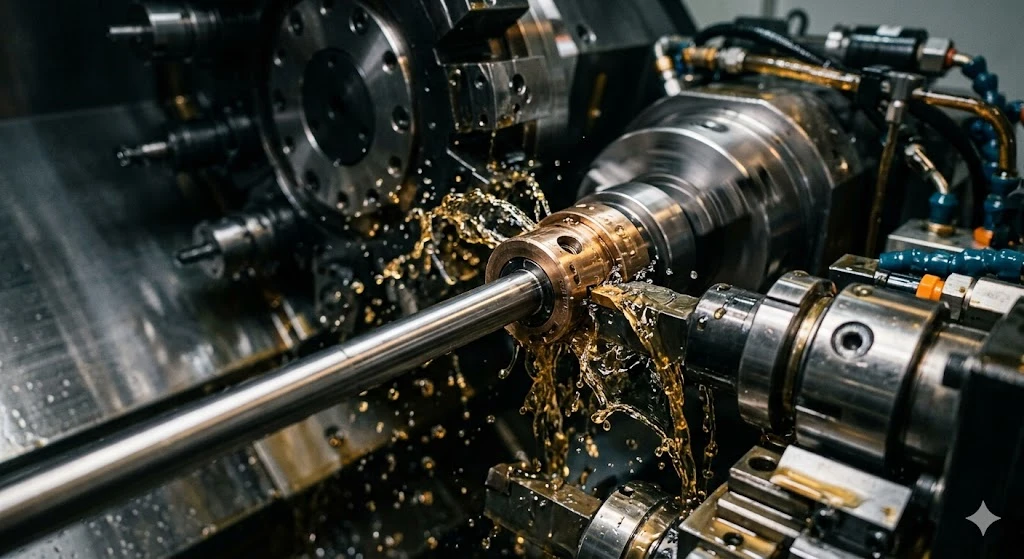

Duge vitke osovine: Švicarsko struganje sa vodećom čahurom je tačan odgovor za sve što ima dužinu-do-prečnika > 12:1. Standardno okretanje omogućava da šipka visi bez oslonca pored stezne glave, a otklon pod silama rezanja čini kontrolu koncentričnosti i prečnika nepouzdanom. Čahura u švajcarskom tokarenju podržava radni predmet unutar milimetara od zone reza - deformacija u suštini nestaje. ZaPrecizni cnc obradni delovi za vazduhoplovstvopoput osovina hidrauličnih ventila i osovinica sistema goriva, švicarsko tokarenje je često jedini održivi proces za postizanje koncentričnosti od ±0,003 mm na dijelu od 150 mm pri prečniku od 6 mm.

Duboki uski prorezi: Ako dubina utora-do-pređe 4:1, standardne krajnje glodalice počinju da se sklanjaju i brbljaju. Dvije alternative: trohoidno glodanje ako je prorez otvoren na oba kraja, ili uranjanje ako uklanjate veliki volumen i pristup dozvoljava. Praktičan crossover: trohoidalni nadmašuje glodanje uranjanjem kada je širina proreza manja od 1,5× prečnik rezača; glodanje uranjanjem je brže za široke, duboke džepove gdje je primarno ograničenje brzina uklanjanja materijala, a ne kvalitet zida. Pogrešno donošenje ove odluke ne proizvodi uvijek otpadni dio - već proizvodi dio koji prolazi inspekciju, ali košta dvostruko više od onoga što bi trebao imati.

Gdje se MID Precision uklapa u vaš ciklus dizajna

Pregledavamo STEP fajlove prije citiranja. To nije prodajna linija -, već način na koji uhvatimo karakteristike koje će utrostručiti vašu-cijenu po dijelu ili pomaknuti isporuku preko prekretnice vašeg programa.

Uobičajene zastavice iz našeg DFM reda ove godine: 0,2 mm unutrašnjeg radijusa uglova na 15 mm-dubokim džepovima (tjera 0,4 mm krajnje glodalo radi ne- brzinama), dubine navoja na 3× nominalni promjer u 316L (rizik loma slavine ugrađen u crtež) i 0 bilateralno primijenjeno 5 mm globalno ±0 mm lica koja se ne-upare jer je blok tolerancije kopiran iz prethodne revizije.

TrčimoCNC obradapreko 5-osi, Swiss turn, turn{2}}mlinova smjesa i žica EDM - sve pod jednim krovom, sa upravljanjem kvalitetom u skladu sa ISO 13485 i digitalnom sljedivosti na svakoj operaciji. Zaprecizni CNC obrađeni dijelovikoji se dotiču lanca snabdevanja u vazduhoplovstvu, medicini ili poluprovodnicima, pružamo FAI dokumentaciju i pune CMM izveštaje kao standard za prve članke.

Ako ste u fazi DFM-a, pošaljite nam STEP datoteku. Vratit ćemo pisani izvještaj DFM-a u roku od 24 sata - bez obaveze. Ako ste dalje i trebate razgovarati o budžetu tolerancije ili odabiru procesa, naštim procesnog inženjeringaje prava polazna tačka. Kontaktirajte nas na bishenprecision.com da započnemo razgovor.

FAQ

Koji radijus ugla treba navesti da izbjegnem skupe male{0}}operacije alata?

Za dubinu džepa D, navedite minimalni radijus unutrašnjeg ugla od D/4 - i nikada ispod 0,5 mm osim ako je funkcija funkcionalno upravljana. 12 mm{4}}duboki džep treba najmanje R3 da se iseče alatom koji radi produktivnim brzinama i preživi posao. Sve što je čvršće primorava krajnje glodalo malog-prečnika: sporije, više skretanja, veća vjerovatnoća loma. Ako geometrija ugla nema funkciju spajanja, povećajte radijus i uštedite vrijeme ciklusa.

Možete li držati ±0,005 mm na aluminijskom dijelu od 100 mm bez brušenja?

Da - na provrtu ili OD osobini, s pravom sekvencom. Rutinski držimo ±0,005 mm na aluminijskim otvorima do 100 mm koristeći namjenski prolaz za završno bušenje u okruženju{4}}kontrolisanom temperaturom, nakon čega slijedi CMM verifikacija. Ograničenje je termičko: aluminijum se širi otprilike 23 μm po stepenu na 100 mm dužine, tako da ako je pod u radnji 5 stepeni iznad referentne temperature od 20 stepeni i deo nije stabilizovan pre merenja, inspekcijski broj je pogrešan bez obzira na to koliko dobro mašina seče. Dozvolite 30-60 minuta termičke stabilizacije prije konačnog mjerenja.

Kada se tolerancije dijelova za CNC mašinsku obradu slažu-opravdaju ponovno{{1}tolerantnost crteža?

Kada zbir pojedinačnih tolerancija karakteristika u nizu sklopova premašuje funkcionalni razmak na spojnom sučelju. Prvo pokrenite aritmetiku u najgorem-slučaju: ako su sve funkcije istovremeno na svom ograničenju, da li sklop i dalje radi? Ako je odgovor ne, zategnite tolerancije koje najviše doprinose snopu (obično referentne karakteristike i primarni prečnik parenja). Ako je odgovor da sa maržom, možda ste preko-tolerantni - što košta novac bez kupovine funkcije.

Koju završnu obradu treba navesti na zaptivnoj površini za žljeb O-prstena?

Ra 0,8μm je standard za statičke zaptivne površine O-prstena; Ra 0,4μm za dinamičke brtve. Oba se mogu postići sa kontroliranim prolazom završnog glodanja - bez potrebe za mljevenjem. Određivanje Ra 0,2 μm ili bolje na žljebu za brtvljenje gura vas u teritoriju za brušenje ili preklapanje i značajno povećava troškove. Ako vodič za instalaciju vašeg -proizvođača Oprstena navodi zahtjeve za završnu obradu, koristite taj broj direktno; ako nije, Ra 0.8μm se može braniti za statičke aplikacije.
