CNC obrada metalnih dijelova za medicinske uređaje: šta promjena propisa u 2026. znači za vašu listu dobavljača
Kućište hirurškog instrumenta prolazi inspekciju dimenzija. Certifikat materijala je u arhivi. Trgovina šalje na vrijeme. Šest meseci kasnije, vaš OEM kupac povlači partiju jer dobavljač mašinske obrade nije mogao da proizvede zapis o istoriji uređaja koji prati određenu zalihu šipki do sertifikata o sirovini. Nema zapisa, nema sljedivosti, nema usklađenosti. Cijela serija se stavlja u karantin - ne zato što su dijelovi bili izvan specifikacije, već zato što papirologija nije postojala.
Ovo nije krajnji slučaj. To je jedan od najčešćih načina na koji lanci nabavke medicinskih uređaja propadaju u reviziji. I to je najjasnija ilustracija onoga što razdvajaCNC obrada komponenti medicinskih uređajaiz opće industrijske strojne obrade: dokumentacija je dio proizvoda. Dio koji se ispravno obrađuje, ali se ne može ući u trag je, sa stajališta propisa, neusaglašeni dio.
Od 2. februara 2026. godine, FDA-ova nova Uredba o sistemu upravljanja kvalitetom (QMSR) je stupila na snagu, formalno inkorporirajući ISO 13485:2016 u 21 CFR dio 820. To znači da bilo koji dobavljač u vašem lancu koji opslužuje FDA{6}}uređaje sada radi u skladu sa regulatornim okvirom, zahtijevaju ispravne radnje u upravljanju rizicima, ispravne radnje u procesu upravljanja. - ne samo inspekcija dimenzija. Ako je vaš trenutniISO 13485 CNC dobavljačje kvalifikovan pod starim režimom QSR i nije ažurirao svoje sisteme, ta kvalifikacija možda više neće biti pod revizijom.
Zašto je medicinska CNC obrada potpuno drugačija disciplina
Zahtjevi tolerancije za medicinske komponente su često strogi -, ali tolerancije same po sebi ne definiraju ovaj prostor. Vazduhoplovstvo takođe zahteva stroge tolerancije. Ono što mašinsku obradu medicinskih uređaja čini posebnom je kombinacija zahtjeva biokompatibilnosti, sljedivosti-na nivou serije, validacije procesa i regulatorne dokumentacije koja ide paralelno sa svakom operacijom obrade.
Kućište implantata obrađeno na ±0,005 mm od ne-certificirane šipke od 316L nije dio medicinskog-klase. Vodič za hiruršku bušilicu sa savršenom geometrijom, ali bez izvještaja o prvom-inspekcijskom pregledu proizvoda koji je vezan za njegovu proizvodnu seriju nije isporuka za regulirani proizvod. Obrada je neophodna, ali nije dovoljna. Sistem iza mašinske obrade je ono što kvalifikuje deo.
To je i razlog zašto se postavlja pitanje "da li imate ISO 13485?" je pogrešno prvo pitanje koje treba postaviti potencijalnomISO 13485 CNC dobavljač. Pravo pitanje je: "Pokažite mi uzorak zapisa istorije uređaja iz nedavne medicinske proizvodnje." Odgovor vam govori da li certifikat odražava funkcionalan sistem kvaliteta ili dokument koji je prošao certifikacijski audit i od tada nije dirao.

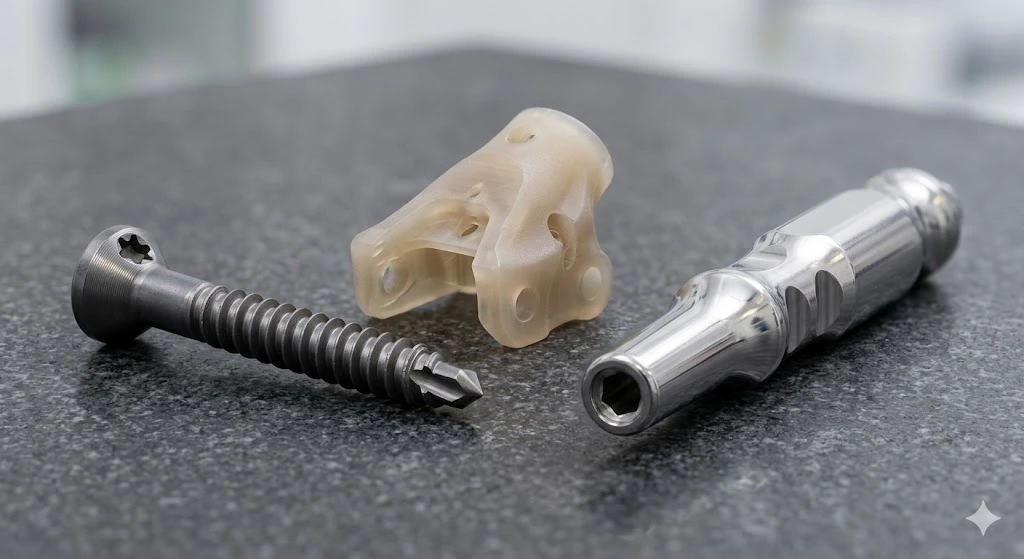

Tipični medicinski dijelovi i izazovi obrade iza njih
| Component Type | Materijal | Izazov obrade ključeva |
|---|---|---|
| Tijelo ortopedskog implantata (bok kuka, tibijalni nosač) | Ti-6Al-4V, CoCrMo | Niska toplotna provodljivost titanijuma uzrokuje nakupljanje toplote; habanje alata je brzo; Čišćenje strugotine na dubokim karakteristikama je kritično |
| Drška hirurškog instrumenta | 17-4PH nerđajući, 316L | Radno kaljenje na 316L zahtijeva oštar alat i kontrolirane brzine pomaka; Specifikacija završne obrade za kompatibilnost sterilizacije |
| Vijak za implantat / pričvršćivač za fiksaciju kosti | Ti-6Al-4V, kvaliteta 23 | Preciznost oblika navoja i obrada površine na radijusu korijena; Švicarsko struganje za konzistenciju malog-promjera |
| Kućište komponente endoskopa | 6061-T6 aluminijum, PEEK | Tanki zidovi skloni skretanju; PEEK zahtijeva suvo rezanje sa pozitivnim-alatima za grabljanje |
| Zubni upor | Titanijum 4 | Tolerancija ispod 0,01 mm na spoju; Za složene uglove potrebno je 5 osa |
| Šasija dijagnostičkog instrumenta | 6061-T6, 303 nerđajući | Kompleksna više{0}}geometrija lica; GD&T oblačići na površinama koje se spajaju zahtijevaju mašinsku obradu u jednom-okviru |
| Komponenta uređaja za isporuku lijekova | 316L nerđajući | Biokompatibilnost završne obrade površine; spremnost za elektropoliranje nakon obrade |
Titanijumski izazov je vrijedan proširenja. Ti-6Al-4V je dominantan materijal implantata iz razloga - čvrstoće-prema{8}}omjeru težine, kompatibilnosti s oseointegracijom, otpornosti na koroziju. Ali obrađuje otprilike jednu{10}}trećinu brzinom od nehrđajućeg čelika, stvara ekstremnu toplinu u zoni rezanja i radi stvrdnjavanje ako alat stoji. Radnja koja pravilno koristi titanijum radi sporije, češće menja alate i aktivno prati temperaturu u procesu. Prodavnica koja nudi komponente za implantate od titanijuma po istoj ceni kao i rad sa nerđajućim materijalom ili je nije ozbiljno pokrenula ili ne planira da radi ispravno.
Materijali za CNC obrađene metalne dijelove medicinske kvalitete
Nije svaki metal koji ispunjava specifikacije dimenzija prikladan za medicinsku upotrebu. Biokompatibilnost, kompatibilnost sa sterilizacijom i otpornost na koroziju u biološkim sredinama ograničavaju izbor materijala.
| Materijal | Biokompatibilnost | Kompatibilan sa sterilizacijom | Tipična medicinska upotreba | Napomena o mašinskoj obradi |
|---|---|---|---|---|
| Ti-6Al-4V ELI (razred 23) | Odlično | Da (sve metode) | Nosivi{0} implantati, hardver za kičmu | Male brzine, oštar alat, visok protok rashladne tečnosti |
| 316L nerđajući čelik | Dobro | Da (sve metode) | Hirurški instrumenti, kućišta, fitinzi | Rad{0}}očvršćuje; oštar alat, kontrolirani dodaci |
| 17-4PH nerđajući (H900) | Dobro | Da | Ručice instrumenata, strukturne komponente | Starost{0}}očvrsti prije završetka obrade radi stabilnosti |
| CoCrMo (ASTM F75) | Odlično | Da | Artikulirajuće površine implantata | Ekstremno abrazivno; potreban vrhunski alat |
| PEEK | Odlično | Da (autoklav) | Probni implantati, komponente instrumenta | Poželjno suvo rezanje; pozitivna grabulja alat |
| 6061-T6 Aluminijum | Ograničeno (bez-implantata) | Da | Dijagnostička kućišta, be-komponente bez kontakta | Jednostavan za obradu; nije za implantabilnu upotrebu |
Jedan detalj koji je bitan u fazi crtanja:Cnc obrađeni metalni dijelovi medicinskog kvalitetazahtijevaju materijalne certifikate prema određenim standardima, a ne samo generičku oznaku legure. "316L nerđajući" na otisku nije dovoljno za regulisani proizvod. Certifikat treba da se odnosi na ASTM A276, ASTM F138 (klasa implantata) ili ekvivalent, a taj specifični certifikat mora biti vezan za proizvodnu seriju u Zapisu o istoriji uređaja. Ako vaš dobavljač ne može objasniti razliku između ASTM A276 i F138 316L, on nije izvršio rad medicinskih uređaja na nivou koji prolazi kontrolu FDA.
Zahtjevi usklađenosti i kako ih kvalifikovani dobavljač ispunjava
| Regulatorni zahtjev | Šta to zapravo zahtijeva | Kako ga MID Precision zadovoljava |
|---|---|---|
| ISO 13485:2016 certifikat | Dokumentovani QMS koji pokriva kontrolu dizajna, upravljanje rizikom, validaciju procesa, CAPA | Certified QMS; opseg obuhvata precizne mašinski obrađene komponente za medicinske uređaje |
| FDA QMSR (21 CFR, dio 820, na snazi od februara 2026.) | ISO 13485 usklađivanje; validacija procesa; podrška za fajlove istorije dizajna | QMS ažuriran na QMSR-usklađene procedure; DHR proizveden po proizvodnoj seriji |
| Sljedivost materijala | Certifikat sirovine vezan za određenu proizvodnu seriju do završne inspekcije | Certifikat o zalihama u baru → putnik na poslu → CMM izvještaj → otpremna dokumentacija, sve povezano brojem lota |
| Inspekcija prvog artikla (FAI) | Dimenzionalni izvještaj prema svim oblačićima za ispis, potpisan kvalitetom | Potpuni balon crtež + CMM izvještaj kao standard koji se može isporučiti na prvim člancima |
| CAPA dokumentacija | Dokumentovana korektivna akcija sa analizom uzroka i provjerom djelotvornosti | Održavaju se CAPA zapisi u 8D-formatu; dostupno za reviziju kupaca |
| Certifikati o biokompatibilnosti materijala | ASTM F138 / ISO 5832 ili ekvivalent za implant{2}}kontaktne materijale | Certifikati o medicinskom{0}} materijalu navedeni pri unosu narudžbe; kopije uključene u pošiljku |
| Validacija procesa (IQ/OQ/PQ) | Dokaz da proces obrade konzistentno proizvodi konforman izlaz | Podaci o sposobnosti procesa (Cpk) dostupni na kritičnim karakteristikama za validirane proizvodne poslove |
Pitanje koje će postaviti iskusni inženjer za nabavku medicinskih uređaja koje razdvaja prave dobavljače od papirnih{0}}kvalifikovanih:"Možete li dostaviti Zapis historije uređaja za vaših posljednjih pet proizvodnih serija uporedivog dijela, sa certifikatom o sirovinama, zapisima o-inspekcijama procesa i konačnim CMM izvještajem koji se može pratiti do jednog broja serije?"
Dobavljač sa funkcionalnim sistemom odgovara da i može povući evidenciju za sat vremena. Dobavljač čiji ISO 13485 certifikat postoji prvenstveno u marketinške svrhe pitat će vas šta je DHR ili će vam ponuditi da ga kreirate naknadno.
Šta MID Precision radi -, a šta ne - u radu medicinskih uređaja
Mi mašinamaCNC obrada komponenti medicinskih uređajau nekoliko kategorija: kućišta i ručke hirurških instrumenata, strukturne komponente dijagnostičke opreme,{0}}susjedne komponente za pričvršćivanje i probne komponente za implantate, te prilagođeni precizni dijelovi za OEM kupce medicinskih uređaja u SAD-u, EU i Japanu.

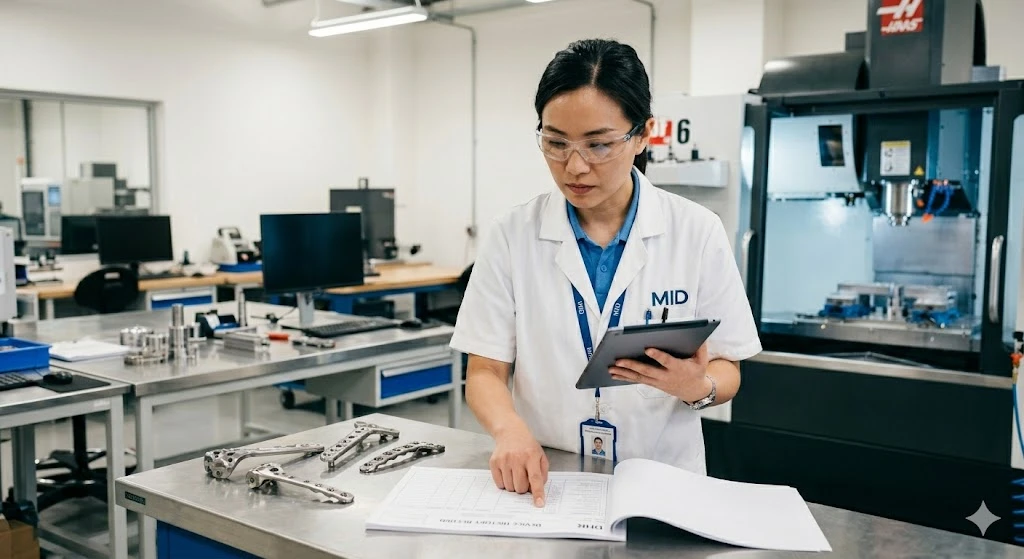

Naš sistem kvaliteta u skladu sa ISO 13485-proizvodi evidenciju istorije uređaja kao standard koji se može isporučiti za sve radove medicinske proizvodnje - a ne na zahtjev. Svaki medicinski posao u MID-u se izvodi s poslom koji povezuje certifikat sirovina sa-zapisima o inspekciji procesa sa konačnim CMM izvještajem pod jednim brojem serije. Paketi iz prvog članka uključuju potpuno naglašeni crtež u odnosu na CMM izvještaj. CAPA zapisi se održavaju i dostupni su za reviziju kupaca.

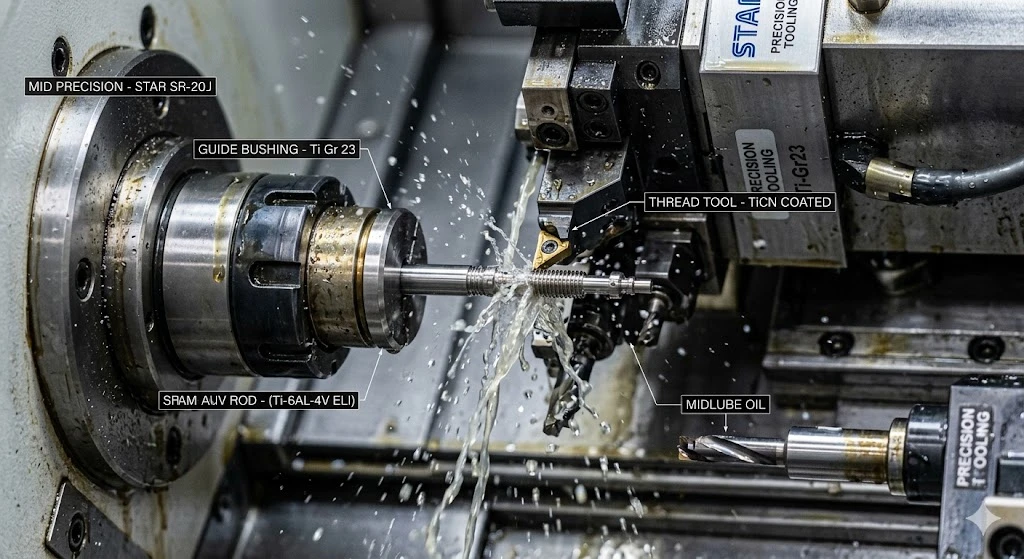

Našprecizna CNC obradaMogućnost pokriva 3-osne, 4-osne i 5-osne glodanje, CNC tokarenje i švicarsko CNC tokarenje za precizne komponente malog prečnika. Zadržavamo ±0,002 mm na kvalifikacionim karakteristikama i Ra 0,02 µm na završnoj obradi površine. Asortiman materijala za medicinske radove uključuje Ti-6Al-4V ELI (Grade 23), 316L do ASTM F138, 17-4PH, CoCrMo, PEEK i 6061-T6 za primjenu bez implantata.
Gdje povlačimo vlastitu granicu: ne obrađujemo konačne implantabilne uređaje koji zahtijevaju montažu ili sterilizaciju u čistoj prostoriji kao dio našeg djelokruga. Obrađujemo komponente; konačna montaža i sterilna ambalaža ostaju kod OEM-a ili njihovog određenog partnera za čistu sobu. Također smo izričiti da naš opseg ISO 13485 pokriva mašinske komponente -, a ne potpunu proizvodnju uređaja. Ako vaša kvalifikacija zahtijeva dobavljača s punim opsegom proizvodnje uređaja ispod 13485, to je izvan onoga što nudimo, a mi ćemo vam to reći prije nego što potrošite vrijeme da nas kvalificirate.
ZaCNC obrađeni metalni dijelovi medicinskog kvalitetakoji zahtijevaju potpunu sljedivost DHR-a, FAI pakete i CAPA-sisteme kvaliteta - i gdje su obim mašinski obrađene komponente koje se isporučuju vašem montažnom ili inspekcijskom timu - mi odgovaramo i možemo to pokazati zapisima, a ne zahtjevima.
Zatražite izjavu o mogućnostimaspecifično za mašinsku obradu medicinskih uređaja - poslat ćemo vam naš ISO 13485 certifikat, definiciju opsega, uzorak DHR strukture i uzorak FAI paketa iz uporedivog posla u roku od jednog radnog dana.
Ako ste spremni da krenete naprijed,našem inženjerskom timu. Pregledavamo medicinske RFQ sa povratnim informacijama DFM-a koji uključuju - oblačiće tolerancije, kompletnost specifikacije materijala i sve karakteristike koje bi mogle uticati na dokumentaciju o usklađenosti - prije nego što ponuda izađe.
FAQ
P: Naš OEM kupac zahtijeva FDA QMSR usklađenost od svih Tier 2 dobavljača. Da li ISO 13485 to sada pokriva?
Od 2. februara 2026., da - FDA-ov QMSR formalno uključuje ISO 13485:2016 referencom, što znači da je trenutni certifikat ISO 13485 temelj usaglašenosti s QMSR-om. Međutim, sama certifikacija nije dovoljna. Kvalifikaciona revizija vašeg OEM kupca će takođe pogledati zapise o validaciji procesa, istoriju CAPA i da li se sistem kvaliteta vašeg dobavljača aktivno održava u odnosu na samo sertifikovan. Pitajte bilo kojeg dobavljača kandidata za njihov posljednji izvještaj interne revizije i posljednje zatvaranje CAPA - ti dokumenti pokazuju da li je sistem aktivan.
P: Potrebni su nam Ti-6Al-4V ELI (Grade 23) dijelovi sa ASTM F136 certifikatima materijala. Možete li dobiti izvor i potvrditi taj standard?
Da. Navodimo ASTM F136-kompatibilan Ti-6Al-4V ELI pri unosu narudžbe za medicinske poslove i zahtijevamo mlinske certifikate prema tom standardu od naših dobavljača materijala. Certifikat je uključen u DHR paket uz svaku pošiljku. Ako vaš otisak upućuje na drugačiji standard titanijuma za implantaciju - na primjer, ISO 5832-3 - potvrdite konkretnu reviziju prilikom naručivanja i mi ćemo je nabaviti.
P: Koja je razlika između ISO 9001 i ISO 13485 za dobavljača mašinske obrade, praktično govoreći?
ISO 9001 je opći standard upravljanja kvalitetom usmjeren na zadovoljstvo kupaca i poboljšanje procesa. ISO 13485 je posebno dizajniran za lance nabavke medicinskih uređaja i dodaje zahtjeve koje 9001 ne pokriva: upravljanje rizikom integrirano u realizaciju proizvoda (povezano sa ISO 14971), eksplicitne zahtjeve za validaciju procesa, zapise o istoriji uređaja i usklađenost sa propisima kao eksplicitni izlaz sistema kvaliteta. Dobavljač sa samo ISO 9001 ima sistem kvaliteta. Dobavljač sa ISO 13485 ima sistem kvaliteta izgrađen za regulatorne zahtjeve s kojima će se vaš uređaj suočiti. Za bilo koju komponentu koja ide u FDA{10}}regulisani ili CE{11}}označeni uređaj, 9001 sam po sebi nije adekvatna kvalifikacija dobavljača.
P: Kako rješavate neusklađenost pronađenu prilikom naše dolazne inspekcije nakon otpreme?
Otvaramo formalni CAPA zapis sa naše strane, koji uključuje analizu osnovnog uzroka, mjere zadržavanja, korektivne mjere i verifikaciju djelotvornosti prije zatvaranja CAPA. Poslat ćemo vam izvještaj u 8D-formatu u roku od pet radnih dana od obavještenja NCR-a, uz potvrdu privremenog zadržavanja u roku od 24 sata. Za bilo koju partiju u pitanju, držimo naše zadržane uzorke do vaše odluke o raspodjeli. Zamjenski dijelovi, ako su potrebni, imaju prioritet kroz naš sistem zakazivanja. CAPA zapis je dostupan za vaš fajl revizije dobavljača.
