Vaš strukturni nosač je 7075-T7351 monolitni džep sa 1,2 mm mrežicama, 15:1 kupovni-o-omjerom, a vaš tim za stres je upravo dodao kritični provrt za zamor-sa ±0,012 mm istinski poziv. Prva mašinska radnja je citirala šest nedelja. Drugi je pitao da li biste razmišljali o pomjeranju datuma na montažnu površinu. Ta druga radnja je ona koju želite.

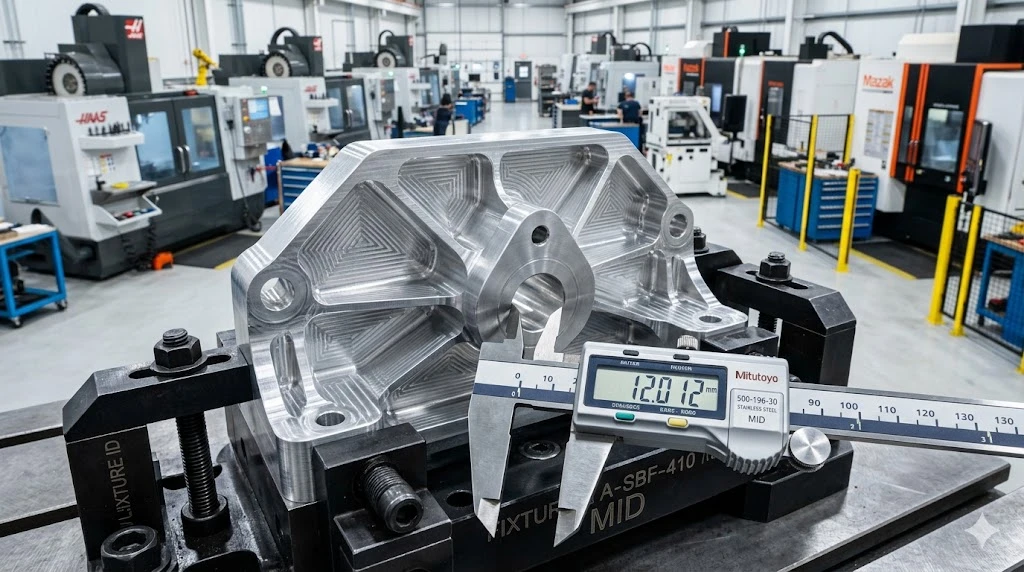

alt=

CNC obrada zrakoplovnih dijelova nije opće{0}}rezivanje metala sa strožom papirologijom. Materijal se bori protiv alata, geometrija kažnjava slabo pričvršćenje, a sistem kvaliteta koji stoji iza svakog reza mora da preživi kontrolni trag koji seže do serije taline. Ovaj vodič pokriva izbor legure, strategiju tolerancije, planiranje procesa u 5 osa i DFM zamke koje povećavaju troškove bez dodavanja funkcije.

Airbus ima za cilj otprilike 870 isporuka komercijalnih aviona u 2026 -, što je više od rekorda prije -pandemije od 863 (izvor: rezultati Airbusa za 2025. godinu, februar 2026.). Boeing je isporučio 600 komercijalnih aviona 2025. i povećava svoju stopu 737 MAX na 42 mjesečno (izvor: Manufacturing Dive, januar 2026.). Kombinovani zaostatak premašuje 15.000 aviona - tokom decenije proizvodnje po sadašnjim stopama. Svaki od ovih okvira aviona troši mašinski obrađene nosače, rebra, nosače, fitinge i{17}}okov za montiranje motora. Dobavljači Tier 1 i Tier 2 imaju ograničen kapacitet-što gura posao u precizne radnje koje mogu demonstrirati i sposobnost procesa i kvalitetnu infrastrukturu za vazduhoplovne programe.

Izbor materijala pokreće sve nizvodno - vrijeme ciklusa, cijenu alata, strategiju fiksiranja i kupovinu{1}}za{2}}let.

Legura	Tipična upotreba	Kupite-da-letite	Relativna obradivost	Ključni CNC izazov
7075-T7351 Aluminij	Rebra krila, okviri trupa, nosači	10:1 – 20:1	Visoko	Preostalo naprezanje iskrivljuje tanke zidove nakon uklanjanja materijala
Ti-6Al-4V (razred 5)	Nosači motora, piloni,{0}}okovi za stajni trap	10:1 – 15:1	Nisko	Toplotni koncentrati na reznoj ivici; brzo habanje umetka
Inconel 718	Diskovi turbine, izduvni hardver, vrući{0}}dijelovi	8:1 – 12:1	Veoma nisko	Rad agresivno stvrdnjava; nije dozvoljeno stanovanje
15-5 PH / 17-4 PH nerđajući	Tijela aktuatora, kućišta ventila, fitinzi visoke{0}}vrste	4:1 – 8:1	Srednje	Uvjeti H1025 mašine drugačije od otopljenih-žarenih

Buy-tofly{1}}je pogoduje ovdje više nego u bilo kojem drugom sektoru. Airbus je u januaru 2026. objavio da konvencionalna mašinska obrada titanijuma troši 80–95% kupljenog materijala (izvor: Airbus Newsroom). Vaše dizajnerske odluke direktno oblikuju ovaj omjer: širi radijusi uglova omogućavaju glodalu za grubu obradu da ukloni više po prolazu, deblje mreže gdje čvrstoća omogućava smanjenje zahtjeva za zalihama i referentne šeme koje minimiziraju postavke koje smanjuju otpad od pričvršćivanja.

Većina aerokosmičkih strukturnih dijelova treba istovremeno 5-osi - ne zato što su površine oblikovane, već zato što je dio tanak, duboko-udubljen, a alat mora doseći elemente pod složenim uglovima bez ponovnog pričvršćivanja.

Rebro sa krilima sa suženim džepovima i ukrućenjima sa obe strane je kutija za udžbenike. Na mašini sa 3-osi, potrebna su vam najmanje dva podešavanja (okrenite dio), a greška ponovnog -datuma između podešavanja može potrošiti pola tolerancije uske pozicije. Na 5-osni CNC mašinskoj obradi za avio delove, grubo obrađujete i završavate obe strane u jednom stezanju - potpuno eliminišući grešku pri preokretu.

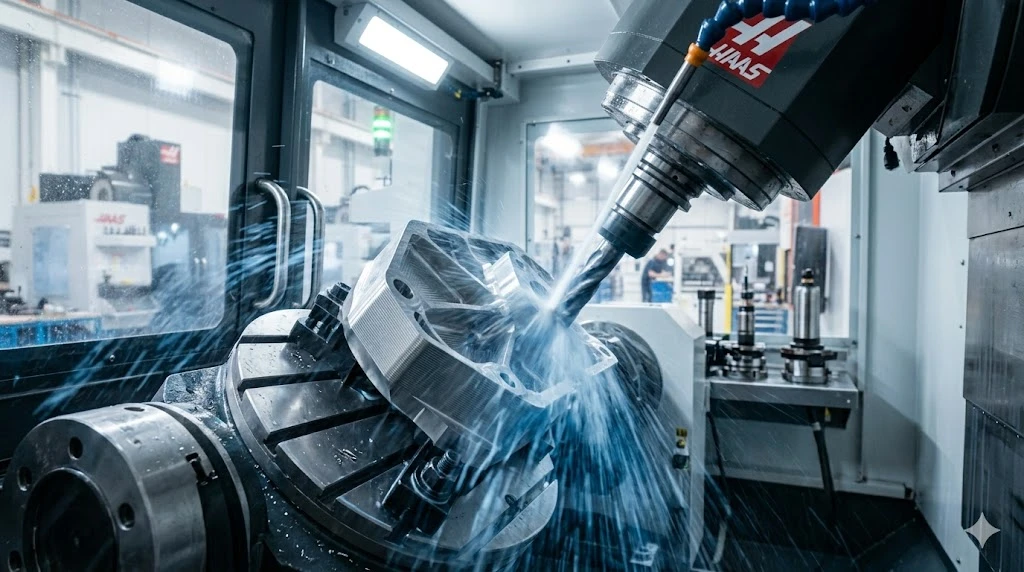

Na MID-u, naš 5-osna CNC obradaćelije svakodnevno rukuju ovom geometrijom. Izvodimo simultano 5{6}}osi na 7075, Ti-6Al-4V i Inconel 718 sa rashladnom tečnošću kroz vreteno na 70 bara i sondiranjem u procesu nakon svake kritične operacije.

alt=

Izbor procesa koji je važan:3+2 pozicioniranje u odnosu na istinski simultani 5-os.Za prizmatične džepove sa ravnim podom, 3+2 je brži i čvršći - rotacijske ose zaključavaju, a alat seče sa 3-osnom krutošću. Rezervirajte simultano kretanje za ravne površine, pomiješane filete i bilo koju značajku gdje se vektor alata mora kontinuirano mijenjati. Pomiješajte oba u jednom programu - 3+2 za grubu obradu, istovremeno za završnu obradu - da se minimizira vrijeme ciklusa bez ugrožavanja kvaliteta površine.

7075 mašine brze - Vc iznad 300 m/min, opterećenje strugotine od 0,15–0,25 mm/zub. Problem nije brzina rezanja. To se dešava posle.

Zrakoplovna ploča nosi zaključana-preostala naprezanja od kotrljanja i termičke obrade. Uklonite materijal asimetrično - što je ono što džepna obrada radi - i polje naprezanja preraspoređuje. Na rebru od 500 mm sa rebrima od 1,5 mm, nekontrolisano izobličenje može doseći 0,3–0,5 mm greške ravnosti.

Popravak je postupna obrada sa smanjenjem naprezanja između grube i polu{0}}završne obrade:

Obostrano grubo do 2 mm od završne obrade.Uklonite materijal simetrično. Ako jedna strana ima dublje džepove, prvo je grubo, preokrenite, grubo suprotnu, pa vratite.

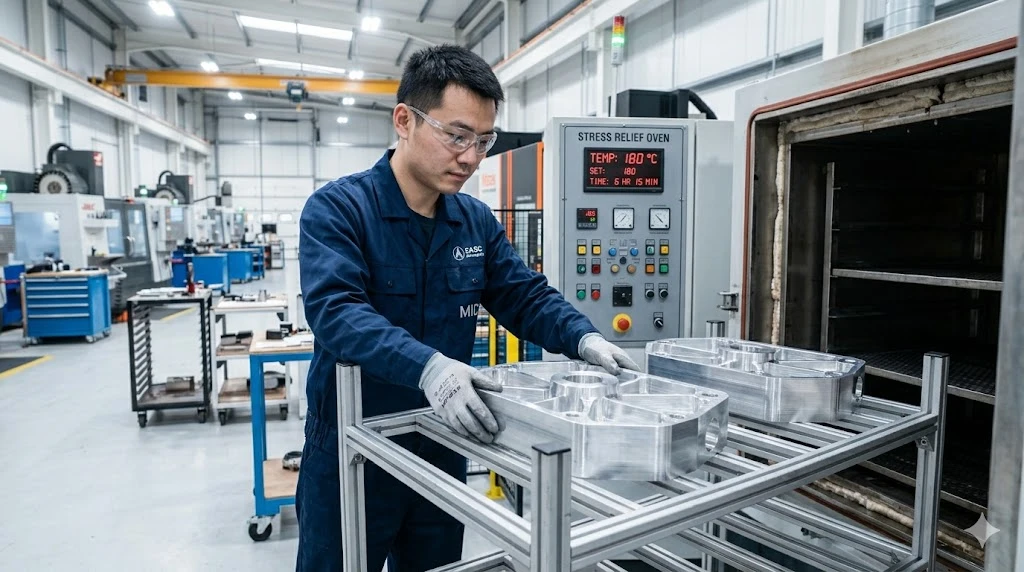

Otklanjanje-stresa.Za T6/T651, radimo na 175–200 stepeni 4–6 sati, hlađenje na zraku. Ovo opušta naprezanje uzrokovano obradom-bez prekomjernog-starenja legure iznad specifikacije minimalnog popuštanja. Za T7351 (koji je već pre-star za SCC otpornost), prozor se zateže na 120–150 stepeni.

Završite iz stabilnog stanja.Dio se već preselio. Završni prolazi uklanjaju posljednjih 1-2 mm iz ravnoteže. Rezultat: ravnost zida unutar 0,05 mm preko 100 mm na mrežici od 1,2 mm.

alt=

Preskočite oslobađanje od naprezanja i otpremate dijelove koji prolaze kroz CMM, ali se iskrivljuju kada se pričvrste za sklop. To je prava razlika u CNC mašinskoj obradi aluminijuma u vazduhoplovstvu.

Svaka funkcija zaoštrena izvan funkcije dodaje vrijeme sondiranja, usporava uvlačenje i može prisiliti sekundarno mljevenje. Evo koliko zapravo košta svaki bend.

Tolerance Band	Potreban proces	Troškovi u odnosu na početnu liniju	Tipična primjena
±0,1 mm	3-osni, standardno pričvršćivanje	1×	Rupe za čišćenje, ne-površine, džepovi za osvjetljavanje
±0,025 mm	5-osni + sonda	1.5–2×	Interfejsi za spajanje, uzorci zatvarača
±0,012 mm	5-os + mjerenje u procesu	2.5–4×	Provrti za ležajeve, rupe{0}}kritične za zamor
±0,005 mm	Precizno okretanje ili ubodni provrt	4–6×	Provrti za kalem aktuatora, sjedišta ventila
±0,002 mm	Sub{0}}mikronsko tokarenje/brušenje, klimatska ćelija	6–10×	Kalibracijski majstori, zaptivni žljebovi

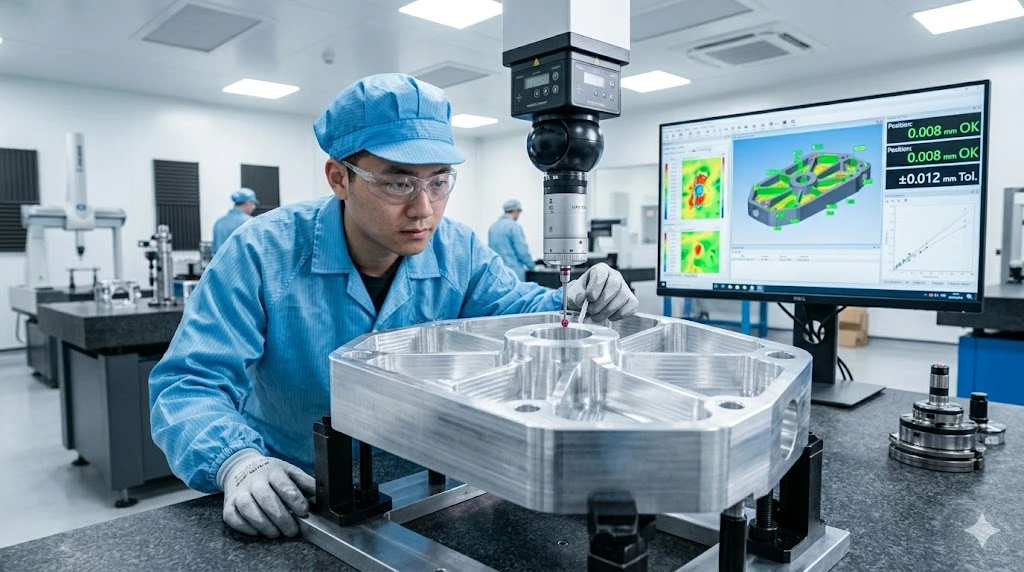

Kritična napomena o CNC mašinski obrađenim tolerancijama u vazduhoplovstvu: broj ima značenje samo u odnosu na njegovu šemu podataka. Pravi položaj od ±0,012 mm koji se odnosi na velike, stabilne,-dostupne datume je rutina. Isti broj koji se odnosi na tanku ivicu prirubnice koja se deformiše pod stezanjem postaje multiplikator troškova. Našprecizna CNC obradatim pregleda šeme podataka u svakom DFM-u i povući će se ako izbor datuma učini toleranciju nepotrebno teškom za verifikaciju.

alt=

Radijusi ugla ispod prečnika rezača.Radijus od 0,4 mm u džepu od 30 mm-duboka 7075 prisiljava krajnje glodalo od 0,8 mm sa ozbiljnim otklonom. Otvorite do 1,5 mm i otključate alat od 3 mm sa 50 puta većom krutošću. Pitajte da li dio za spajanje zaista zahtijeva taj kut.

Specifikacije niti bez klase.Na rupama za pričvršćivanje NAS/AN navedite 3B unutrašnje / 3A eksterno i metodu inspekcije. Samo "1/4-28 UNF" ostavlja toleranciju niti otvorenom za tumačenje. TvojUsluge CNC obradepartner bi trebao provjeriti pomoću kalibriranih mjerača navoja, a ne samo ići/ne{0}}ići.

Globalni blokovi tolerancije.Redovno vidimo crteže na kojima je svaka površina ±0,025 mm jer je blok primijenjen globalno. Opustite rupe za razmak i ne- lica na ±0,1 mm, a jedinična cijena pada za 15–25%.

U MID-u, ove DFM zastavice dolaze standardno uz svaki citat. Šaljete STEP datoteku i 2D crtež; naši procesni inženjeri vraćaju označenu-pregled u roku od 48 sati - specifične pozive-o radijusima, datumima i izvodljivosti tolerancije. NašCNC proizvodnjaPostrojenje pokreće 5-osne centre, švicarski-tip tokarske ćelije i glodalice sa više od 30 godina timskog iskustva preko 7075, Ti-6Al-4V, Inconel 718, PH nerđajućeg čelika i PEEK-a.

Za strukturalne džepove 7075, radijus od 1,5 mm prihvata glodalicu od 3 mm - dovoljno čvrstu za dubine do 50 mm. Za titanijum, idite šire: radijus od 2,0 mm vam omogućava da koristite rezač od 4 mm sa boljom evakuacijom toplote. Ispod 1,0 mm, budžet za duže vrijeme ciklusa i veći trošak alata.

Da - upravo je to razlog zašto je 5-osna CNC obrada važna za rad u svemiru. Obradite obje strane u jednoj postavci na stolu sa klinovima tako da sve karakteristike upućuju na isti datum bez okretanja. Ako se dio mora preokrenuti, ispitujemo pri drugom postavljanju i provjeravamo prije završetka.

Certifikat usaglašenosti, certifikat za mlin sa punim hemijskim i mehaničkim svojstvima, izvještaj o CMM inspekciji i prvi{0}}inspekcija artikla prema AS9102 kada je to potrebno. Naš sistem kvaliteta je u skladu sa ISO 13485 sa potpunom digitalnom sljedivosti od serije taline do završne inspekcije. Podržavamo inspekciju izvora kupaca na zahtjev.

Pošaljite nam svoj STEP fajl na DFM pregled - naši procesni inženjeri će ga označiti s povratnim informacijama o vašim radijusima, datumima i budžetu tolerancije u roku od 48 sati. Ili razgovarajte s našim timom o strategiji fiksiranja i procjeni{3}}vrijeme ciklusa prije nego što izvršite dizajn.
