U oblasti moderne proizvodnje preciznih mašina, centralna rupa, kao osnovna referenca za pozicioniranje za CNC programiranje, oduvek je bila ključna karika u strategiji stezanja radnog komada. Iako se trenutni GB/T145 standard koristi decenijama, uz popularizaciju obradnih centara sa pet-osnih spojnica, njegova koordinirana optimizacija sa CNC tehnologijom još uvijek vrijedi-dubinske rasprave.
Tri osnovne funkcije središnje rupe u CNC obradi
Prvi je pozicioniranje: kroz središnje rupe na oba kraja kako bi se uspostavila jedinstvena i čvrsta središnja linija, tako da se druge karakteristike mogu kasnije obraditi i održati preciznost.
Drugi je da se olakša stezanje, da se podnese težina i sila rezanja radnog komada.
Treći je spajanje ostalih dijelova kroz središnji otvor s navojem ili olakšavanje podizanja.

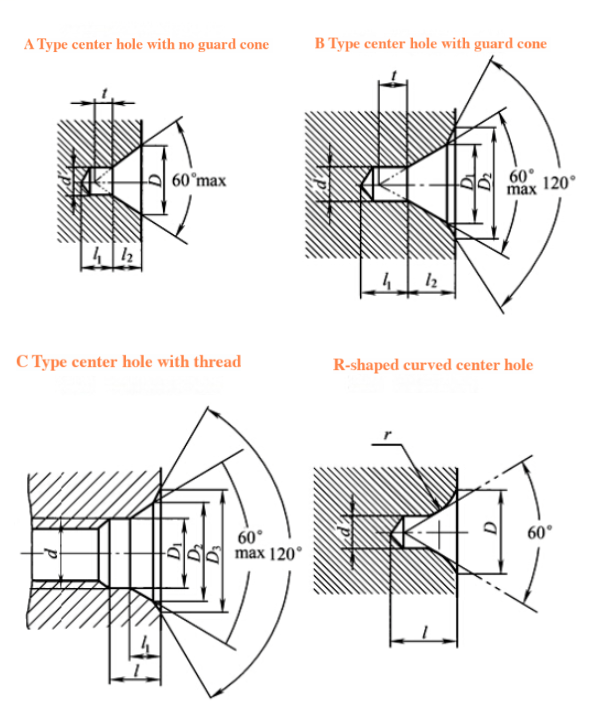

Dalje, pogledajmo uobičajene tipove centralnih rupa: GB/T145 standard predviđa četiri tipa: A, B, C i R. Oni su prikazani na sljedećoj slici:
Mainstream tipovi centralnih rupa i kompatibilnost CNC procesa
Posebna primjena njemačkog standarda DIN332 središnja rupa u CNC polju
Korisnici njemačkih alatnih mašina trebaju obratiti posebnu pažnju: DIN332-C tip usvaja ugao glavnog konusa od 60 stepeni + 30 stepen pomoćnog dizajna konusa, koji savršeno odgovara HSK sistemu stezne glave Hardinge CNC tokarilice. Njegov D-tip otvora s navojem podržava brzo prebacivanje modularnih uređaja, što je posebno pogodno za zahtjeve fleksibilne proizvodne linije kao što je kućište automobilskog diferencijala.
CNC matrica odlučivanja parametara procesa
Prilikom odabira specifikacije središnje rupe potrebna je sveobuhvatna procjena:
Proračun minimalnog promjera kraja osovine i područja smetnje držača alata
Kompenzacija centrifugalne sile uzrokovana kvalitetom radnog komada (formula: F=mω²r)
Analiza simulacije sile rezanja (preporučuje se Mastercam modul sile rezanja)
Benchmark uniformnost kumulativnih grešaka u više procesa
Na primjer, kada se obrađuju vjetroelektrana (materijal 34CrNiMo6), poželjno je koristiti centralne rupe tipa B- sa vrhovima od tvrdog metala obložene PVD-om, te koristiti konstantnu linearnu brzinu rezanja (Vc=180m/min) u fazi grubog tokarenja, te prebaciti na CBN alate za okretanje ogledala tokom fine obrade.
Frontier tehnološka integracija
Trenutni inteligentni CNC sistem je postigao:
Vizuelna inspekcija automatski kompenzuje habanje centralne rupe (CCD tačnost ±2μm)
Predviđanje deformacije stezanja na osnovu digitalnih blizanaca
Proces hlađenja tečnim azotom za centralne rupe tokom obrade delova od legure titanijuma
Ove inovacije duboko integrišu tradicionalne standarde sa CNC obradom i nastavljaju da promovišu napredak u preciznoj proizvodnji.(文章来源:iMechanics机械)
