Karakteristike proizvoda za obradu

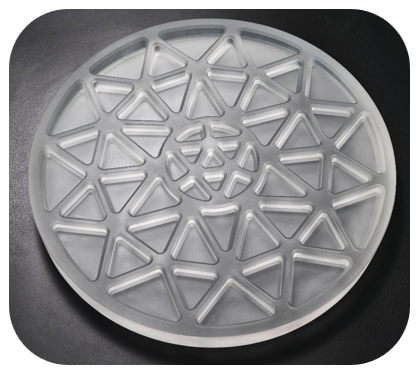

Materijal:Kvarc staklo visoke{0}}čistoće (sadržaj SiO₂ veći ili jednak 99,99%)
Proces:Brušenje ukošenih šupljina (prečnik 408 mm × debljina 20,5 mm)
Zahtjevi za preciznost:Kontura manja ili jednaka 0,02 mm, hrapavost Ra manja ili jednaka 0,8 μm
Industrijski izazovi i bolne tačke
A. Karakteristike obrade kvarcnog stakla
Visoka lomljivost, stopa defekta urušavanja rubova prelazi 30%
Obrada konkavne asferične površine je sklona izobličenju kontura
Tradicionalno brušenje brusnih točaka je sklono mikropukotinama ispod površine
B. Tradicionalni nedostaci rješenja
Niska efikasnost:Obrada jednog komada traje više od 72 sata
Nedostatak preciznosti:Fluktuacija konture doseže 0,03 mm
Površinska oštećenja:Hrapavost se može kontrolisati samo na Ra1,2μm
BISHENRešenja: Ultrazvučni sistem zelene obrade
Oprema:Ultrazvučni centar za glodanje sa pet-osnih veza (integrirana optička detekcija na mreži)
Proces:20kHz visoko-brušenje uz pomoć ultrazvuka (kontrola temperature rashladne tekućine ±1 stepen)
kontrola kvaliteta:Kompenzacija-u realnom vremenu za deformaciju obrade, 40% poboljšanje tačnosti
Izmjereni napredak u performansama

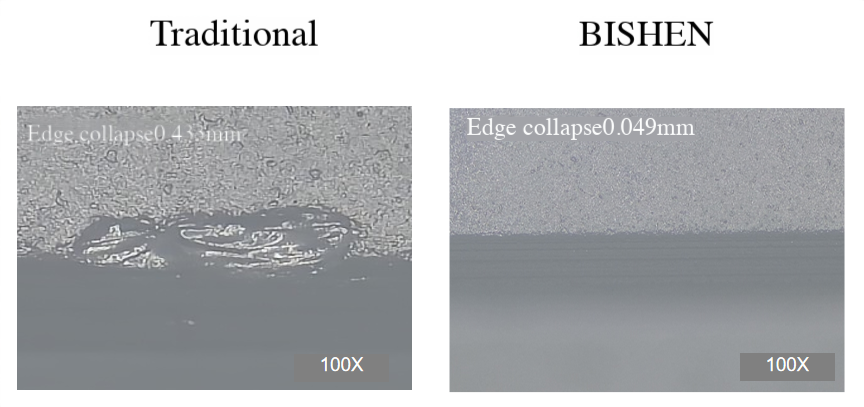

Kontrola sažimanja ivica:Volumen defekta je smanjen sa 0,433 mm na 0,049 mm (smanjenje od 88,7%)
Kvalitet površine:Hrapavost Ra0,58μm (27,5% bolje od industrijskog standarda)
Preciznost konture:Stabilan do 0,015 mm
