CNC obrada mesinga: Zašto "lako obrađivati" ne znači da je lako ispraviti
Već smo viđali da nam ovo prolazi kroz vrata. Na otisku piše C360 mesing, tolerancija ±0,02 mm na provrtu M6 s navojem. Prethodni dobavljač je isporučio punu seriju - niti izmjerenih prema specifikacijama, površinska obrada sa prugama, a polovina dijelova je pokazala blagi pomak dimenzija između prvog i posljednjeg komada u seriji. Kupac je pretpostavio da će mesing biti jednostavan. I u teoriji jeste. U praksi, načini kvara su specifični, ponovljivi i gotovo uvijek se mogu pratiti do odluka donesenih prije nego što prvi čip padne na pod.
CNC obrada mesingaima reputaciju da oprašta. Ta reputacija se uglavnom zarađuje - C360 je mjerilo obradivosti prema kojem se mjeri svaki drugi metal. Ali „lako za mašinu“ pogrešno se tumači kao „ne treba procesnu disciplinu“, i tu počinju problemi. Dimenzionalno pomjeranje na dugim stazama, pocijepani navoji na otvorima finog-nagiba, raslojavanje tokom niklanja, strugotine trake koje se omotaju oko alata na C260 poslovima - ništa od ovoga nije egzotični način kvara. Svi su predvidljivi. I sve ih je moguće spriječiti ako znate gdje tražiti.

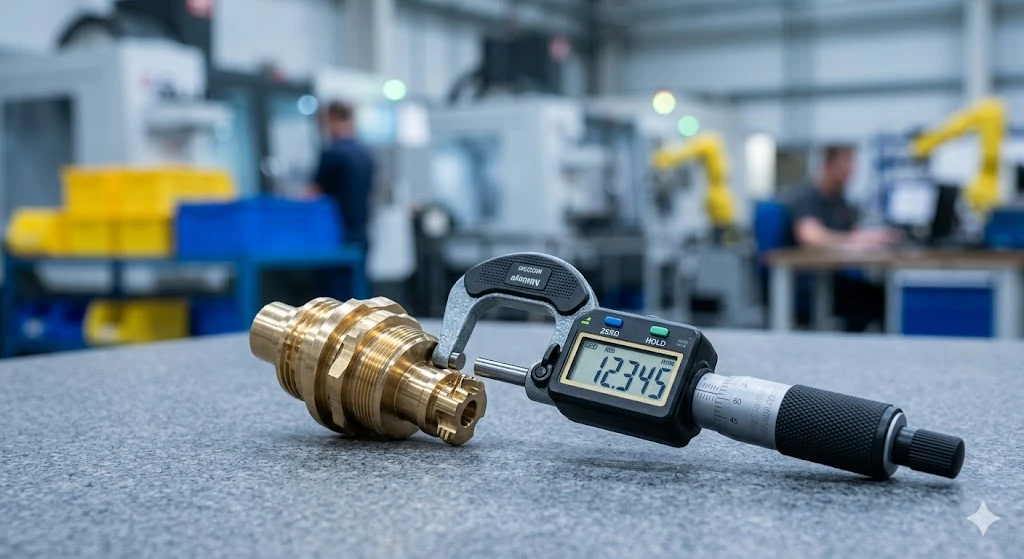

Pravi uzrok dimenzionalnog pomaka na mjedenim dijelovima
Devet puta od deset, dimenzionalni pomak na aCNC obrada mesingatrčanje - gdje dijelovi na poziciji 1 i poziciji 200 mjere različito - se svodi na jednu od dvije stvari: termička ekspanzija tokom rada, ili zaostali napon u šipki koja se progresivno oslobađa kako se materijal uklanja.
Mesing može neznatno promijeniti dimenzije pod toplinom, a inženjer mora pažljivo planirati i izvesti putanju fiksiranja i alata kako bi održao tolerancije u prihvatljivim granicama - uzimajući u obzir termičko širenje i povratno djelovanje na složenim površinama i u-priliježućim sklopovima. Na švicarskom strugu koji radi C360 pri visokim brzinama vretena bez odgovarajuće rashladne tekućine, temperatura dijela se postepeno penje u toku proizvodnog ciklusa. Toplotno širenje mesinga je otprilike 19-20 µm/m· stepeni. Na dijelu promjera 50 mm, porast temperature od 10 stepeni znači otprilike 10 µm rasta - dovoljno da se izduva tolerancija od ±0,02 mm na kritičnom provrtu.
Rješenje o termičkom pomaku je jednostavno: dosljedno preplavite rashladnu tekućinu, dozvolite mašini da postigne termičku ravnotežu prije nego počnete rezati kritične karakteristike tolerancije-i ako je rad dugačak, mjerite u određenim intervalima, a ne samo prvi-članak i završnu inspekciju.
Oslobađanje zaostalog stresa je teže i manje razumljivo. Hladno vučena -kockasta šipka od mesinga je zaključana-u stresu od procesa izvlačenja. Kada uklonite značajne količine materijala - duboke džepove, ekscentrične profile, velike rezove - dio može lagano opružiti kako se napon preraspodijeli. Kod grubih operacija to je rijetko važno. Na završnoj obradi prelazi na čvrstu toleranciju, jeste. Pravi poziv je grubo grubo, ostavite 0,1–0,15 mm na završnim elementima, ostavite dio da odstoji nekoliko minuta ako posao dozvoljava, a zatim uzmite završni prolaz. Dodaje možda pet minuta po dijelu na složenim geometrijama. U potpunosti eliminira klasu dimenzionalnih kvarova.
Izbor razreda CNC obrade mesinga: ono što vaš izbor legure zapravo kontrolira
Većina otisaka samo kaže "mjed". To je u redu za jednostavne dijelove, ali za sve što ima stroge tolerancije, zahtjeve za oplatu ili regulatorna ograničenja, odabir legure mesinga direktno utiče na performanse obrade i karakteristike finalnog dijela na načine koji su važni prije nego što dio dođe na inspekciju.

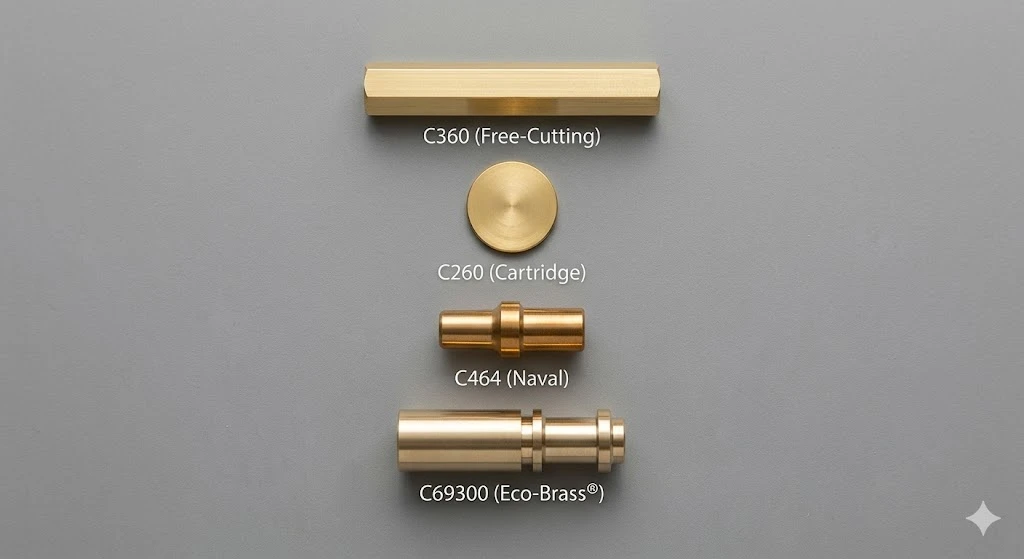

Evo kako se slažu glavne ocjeneIzbor razreda CNC obrade mesinga:
| Ocjena | Obradivost | Sadržaj olova | Ključna snaga | Pazi na |
|---|---|---|---|---|
| C360 (besplatno-sečenje) | 100% (benchmark) | ~3% | Najbrže vrijeme ciklusa, najbolja kontrola strugotine, najmanje trošenje alata | Nije usklađen sa RoHS; potrebna je pred{0}}tretman olovom prije oblaganja |
| C260 (Mesing za uložak) | ~30% | Trace | Najbolja duktilnost, dobra otpornost na koroziju, RoHS{0}}mogućnost | Dugačke vrpce; 25–40% sporije vrijeme ciklusa u odnosu na C360 |
| C464 (Naval Brass) | ~30% | Trace | Otpornost na dezinciranje za morsku/slanu vodu | Slični problemi sa čipom kao kod C260; navedite kada okruženje to zahtijeva |
| C69300 (Eco{1}}Mesing) | ~70–80% | Zero | Bez olova-, u skladu sa RoHS, dobro formiranje čipova | Veća cijena materijala; nešto više habanja alata od C360 |
| C385 (arhitektonski mesing) | ~80% | ~3% | Jaka, dekorativna završna obrada, ekstrudirani profili | Ista ograničenja elektrode kao C360 |
Jaz između C360 i C260 je veći nego što većina inženjera očekuje. C360 je 25–40% brži od C260 u smislu obrade, a ta razlika se direktno prevodi u vrijeme ciklusa i jediničnu cijenu na bilo kojoj zapremini iznad prototipa. Ako vaš dio ne zahtijeva hladno oblikovanje ili specifičnu otpornost na koroziju od C260, zadano postavljanje na C360 za mašinsku komponentu je pravi poziv - osim ako vaša aplikacija ne naiđe na ograničenja olova.
Mašinska obrada mesinga-bez olova i RoHS: Gdje inženjeri budu uhvaćeni
Ovdje vidimo iznenađenja koja se najviše mogu izbjeći. Kupac navodi C360 na komponenti koja završava u sklopu potrošačke elektronike koji se prodaje u EU. Dio prolazi sve dimenzionalne preglede. Zatim tim za usklađenost to označi u posljednjoj fazi - i cijeli nalog treba ponovo pokrenuti uRoHS za mašinsku obradu mesinga-bez olova-usklađena ocjena.
Standard C360 ne ispunjava stroge standarde RoHS ili moderne standarde za vodu za piće kao što je NSF/ANSI 61. Za ove primjene, alternativne-bez olova kao što je Eco-Bass C69300, koji koristi silicijum i fosfor umjesto olova za pomoć pri lomljenju strugotine, su odgovarajuća zamjena.
Praktični kompromis je stvaran: obrada mesinga bez olova{0}} je nešto sporija i troše se karbidni alat brže od C360, što će malo povećati jediničnu cijenu. Na našim švicarskim linijama za struganje, obično vidimo povećanje vremena ciklusa za 15–25% na ekvivalentnim dijelovima C69300 u odnosu na C360. To je delta troškova koju vrijedi znati prije nego što odredite budžet projekta.
Jedna stvar koja zateče inženjere nespremne kada olovni mesing ide na galvansko: C360 zahtijeva pred-tretman olova prije nanošenja - obično svijetli uron plus bakarni udar - koji dodaje cijenu po dijelu, dok C260 ide direktno u rezervoar za galvaniziranje bez pred-tretmana. Ako vaš dio ima specifikaciju završne obrade bez elektronike i upoređujete ponude dobavljača, provjerite da li poredite jabuke i jabuke na naknadnoj-obradi.
Uobičajene greške u odnosu na ispravnu praksu: Referenca na terenu
| Problem Uočen | Common Cause | Ispravan pristup |
|---|---|---|
| Pocijepani navoji na otvorima sa malim-nagibom | Tupa slavina, nedovoljno kljucanje na slijepim rupama, pogrešna tekućina za sečenje | Oštra karbidna slavina, ciklus peckanja na slijepim rupama, nisko{0}}ulje za sečenje |
| Omotavanje čipsa trakom na C260/C464 | Niska brzina prijenosa, bez{0}}razbijača čipova strategije | Povećanje protoka po okretaju; koristite{0}}umetke za lomljenje strugotine pri struganju; rashladno sredstvo pod visokim-pritiskom na dubokim rupama |
| Dimenzionalni pomak u toku proizvodnje | Termičko stvaranje-nema ravnotežnog upijanja | Poplava rashladna tečnost, ciklus{0}zagrijavanja mašine, intervalna kontrola na 50/100/150 dijelova |
| Neuspjeh adhezije platna nakon strojne obrade | Preostala kontaminacija reznim uljem, pogrešna legura za liniju za nanošenje | Ultrazvučno odmašćivanje prije oblaganja; potvrditi kompatibilnost legure s postupkom presvlačenja |
| Oštrice na izlaznoj strani izbušenih rupa | Pre-visoka brzina posmaka, tupa bušilica | Smanjite unos prilikom proboja, koristite bušilice s podijeljenim{0}}točkama, protokol za uklanjanje ivica ugrađen u usmjeravanje |
| Dio izlazi iz tolerancije nakon otpuštanja | Preostalo naprezanje u otpuštanju šipke | Grubo → otkopčati → ponovno-pričvršćivanje → završiti prolaz na kritičnim karakteristikama |
Problem teme zaslužuje posebnu napomenu. Na M4 i manjim slavinama za slijepe-otvore u C360, pokrećemo ciklus peck-a iako ga mesing ne zahtijeva striktno - ne radi evakuacije strugotine, već da bi se spriječilo punjenje slavine i mikro-razbijanje oblika navoja na dnu rupe. To je dodatak od dvije-sekunde vremenu ciklusa koji eliminiše konzistentan način odbijanja na konektorima sa malim nagibom-i kućištima senzora.

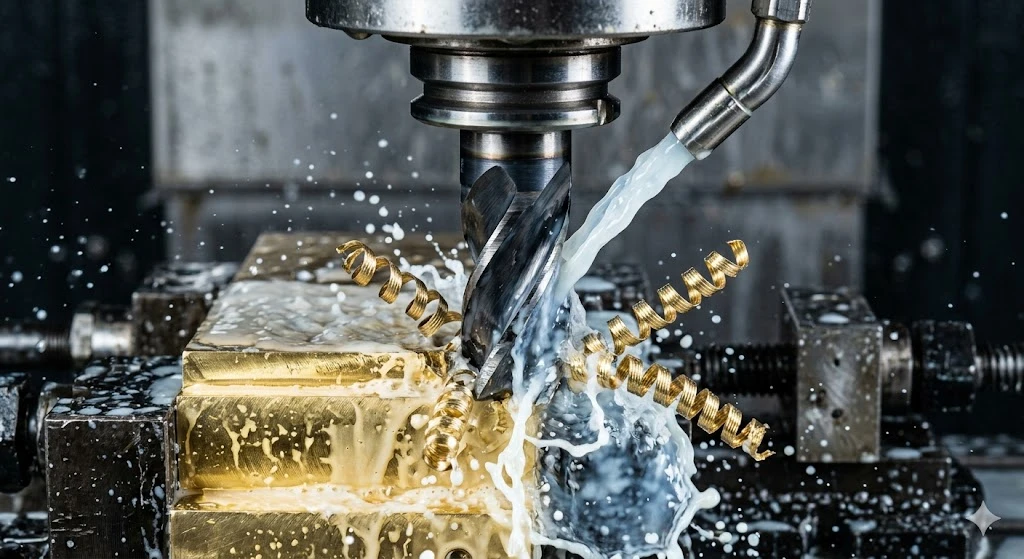

Parametri rezanja koji zapravo rade
Za inženjere kojima je potrebna početna referenca zamesingani CNC obrađeni dijelovipostavka proizvodnje:
| Operacija | Legura | Brzina rezanja | Feed Rate | Napomena o alatu |
|---|---|---|---|---|
| CNC struganje (grubo) | C360 | 250–400 m/min | 0,10–0,20 mm/okr | Nepremazani karbid; pozitivan rake |
| CNC tokarenje (završna obrada) | C360 | 400–600 m/min | 0,05–0,10 mm/okr | Polirani umetak; oštra ivica |
| CNC tokarenje | C260/C464 | 150–250 m/min | 0,08–0,15 mm/okr | Preporučuje se{0}}umetak za razbijanje strugotine |
| CNC glodanje | C360 | 300–500 m/min | 0,003–0,010 in/zub | 2–3 žleb karbid; high helix |
| Bušenje | C360 | 80–150 m/min | 0,05–0,12 mm/okr | Bušilica sa razdvojenim tačkama; kljukati po slijepim rupama |
Konzervativna početna tačka za C360 na strugu je 300 SFM sa posmakom od 0,005 inča po obrtaju; odatle većina radnji gura površinsku brzinu na 600 SFM ili više i prilagođava dovod prema zahtjevima završne obrade. Približavamo se gornjem kraju na našim švicarskim tokarskim centrima za proizvodnju C360 poslova - materijal to toleriše, a razlika u vremenu ciklusa pri zapremini je značajna.
Jedan parametar koji većina vodiča ne spominje: na završnim prolazima zaCNC obrada mesingagdje je potrebna hrapavost površine ispod Ra 0,8µm, dubina reza je bitna koliko i brzina. Završnu obradu DOC držimo na 0,05–0,08 mm i koristimo polirani- alat za flautu. Pokušaj postizanja zrcalne završne obrade na 0,2 mm DOC sa standardnim umetkom će vam dati dosljedan Ra 1,6 µm i ništa bolji, bez obzira na to koliko brzo se okrećete.
DFM beleške pre nego što finalizujete štampanje
Tri stvari koje najčešće označavamo tokom DFM pregleda na mjedenim dijelovima:
Oblačići niti bez klase tolerancije."M6 nit" nije potpuna specifikacija. Odredite 6H za standardna prijanjanja, 5H za čvrste ili 4H za precizne primjene instrumenata. Razlika u manjem promjeru između 6H i 4H slavine je mjerljiva, a ako sastavljate sa kupljenim-pričvršćivačem na toleranciju koja ne odgovara vašem oblačiću, dobit ćete nedosljedno predopterećenje sklopa.
Debljina zida ispod 0,8 mm na tokovanim komponentama.Mesing je dovoljno mekan da se tanki zidovi deformišu pod silama rezanja i pritiskom stezanja. Ako vaš dizajn ima karakteristiku ispod 0,8 mm, označite je za razgovor o fiksiranju prije nego posao krene u proizvodnju. Često ćemo preporučiti drugačiji pristup stezanju ili modifikaciju putanje alata koja smanjuje radijalnu silu rezanja na tankom dijelu.
Specifikacije oplata postavljene prije potvrde legure.Ako vaš otisak poziva na ASTM B733 bezelektrični nikl, a legura je C360, radionica za galvanizaciju mora znati - da pred-prerada dodaje korak i trošak koji se ne pojavljuje u standardnoj ponudi za polaganje. Navedite zajedno zahtjeve legure i prevlake na crtežu. AkoRoHS za mašinsku obradu mesinga-bez olovapotrebna je usklađenost, potvrdite C69300 ili C260 kod vašeg dobavljača oplata prije zaključavanja BOM-a.
Šta MID Precision radi na poslovima od mesinga
Našusluge CNC obrade mesingapokrivaju čitav asortiman legura - C360, C260, C464 i C69300 za RoHS-kompatibilne aplikacije. Što se tiče opreme, struganje mesinga radi na našim švicarskim CNC linijama za složene dijelove malih-promjera i na našim višeosnim centrima za tokarenje{8}} za veće komponente. Zadržavamo ±0,005 mm na C360 tokovanim elementima u proizvodnji i ±0,01–0,02 mm na glodanim elementima u zavisnosti od geometrije.
Za kupce koji isporučuju na tržišta EU ili proizvode medicinske uređaje, mi rutinski obrađujemoprecizno obrađeni mesingani dijeloviu C69300 i potvrdi RoHS usklađenost sa materijalnim certifikatima za svaku narudžbu. Naš sistem kvaliteta usklađen sa standardom ISO 13485- pokriva potpunu sljedivost materijala od certifikata o zalihama šipki do konačnog CMM izvještaja - što je važno za medicinske i poluprovodničke aplikacije gdje je dokumentacija serije dio isporuke, a ne naknadna razmišljanja.
Ako vaš otisak dolazi od prethodnog odbijanja dobavljača ili vidite nedosljedne rezultate na trenutnom poslu,pošaljite nam svoj crtež na besplatni DFM pregled. Pogledat ćemo odabir legure, oblačiće tolerancije, specifikacije navoja i zahtjeve za oplatu zajedno prije nego što citiramo - jer su problemi koji uzrokuju ponovno-izvođenje skoro uvijek vidljivi na crtežu prije nego što se prvi dio isječe.
Razgovarajte sa našim inženjerimao vašoj mjedenoj komponenti - odgovaramo u roku od 24 sata.
FAQ: Šta se inženjeri zapravo pitaju o CNC mašinskoj obradi mesinga
P: Moj otisak navodi C360, ali moj ugovorni proizvođač kaže da moram prijeći na -mjed bez olova za izvoz u EU. Koje su moje opcije?
C69300 (Eco-Meding) je najbliža funkcionalna zamjena - koju obrađuje na otprilike 70–80% ocjene obradivosti C360 i ispunjava zahtjeve RoHS i REACH bez kazne za olovo pred{6}}preradu prilikom oblaganja. C260 je opcija ako je vašem dijelu potrebna sposobnost hladnog-formiranja, ali očekujte 25-40% duže vrijeme ciklusa i veću jediničnu cijenu. Potvrdite promjenu sa svojim dobavljačem oplata prije promjene BOM-a - koraci obrade se razlikuju i uticaj na trošak bi trebao biti u vašoj ponudi.
P: Možete li držati ±0,01 mm na tijelu ventila od mesinga u proizvodnji, a ne samo na prvom artiklu?
Da, na karakteristikama koje su mu prikladne - tokovanih provrta, prečnika osovine i dimenzija lica na C360 u proizvodnim serijama. Uske tolerancije od ±0,02–0,025 mm se mogu postići na odgovarajućim karakteristikama sa standardnim proizvodnim podešavanjem; strože od toga zahtijeva verifikaciju CMM po-dijelu i dodaje troškove inspekcije. Iskreni odgovor daljeCijena CNC obrađenih dijelova od mesingana ±0,01 mm je da glavni troškovi inspekcije često premašuju delta troškova obrade - provjerite jesu li funkcionalni zahtjevi istinski potrebni prije zaključavanja specifikacije.
P: Vidimo kvarove prianjanja na niklovanim-dijelovima C360 od našeg trenutnog dobavljača. Šta je uzrok?
Dva vjerovatna krivca: zaostala kontaminacija ulja za sečenje nije u potpunosti uklonjena prije nanošenja (ultrazvučno odmašćivanje je standardna popravka, a ne samo brisanje rastvaračem), ili linija za oblaganje ne radi prema protokolu pre-prerade koji zahtijeva C360. Pitajte svog dobavljača konkretno da li rade sjajno potapanje i bakar prije kupke sa niklom. Ako oni ne znaju šta to znači, to je vaš odgovor.
P: Da li je C260 vrijedan specificiranja za mašinski obrađeni dio koji također zahtijeva post{1}}mašinsko oblikovanje?
Samo ako operacija formiranja to zaista zahtijeva. Prednost C260 u duktilnosti je stvarna za savijanje uskog radijusa i operacije presovanja. Ali ako je vaše "formiranje" lagano presovanje-ili standardna operacija iskolčenja, C360 bez problema rješava i jedno i drugo, a troškovi obrade ostaju niži. Rezervišite C260 za dijelove gdje bi geometrija formiranja pukla C360 - možemo vam reći u koju kategoriju spada vaš dizajn tokom DFM pregleda.
