Karakteristike proizvoda za preradu
Materijal: gusti silicijum nitrid (tvrdoća HV1,850)

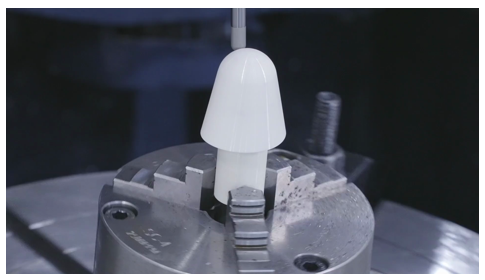

Karakteristike obrade: φ28×55mm složena 3D površina
Područja primjeneDodatna oprema: prednji poklopac aviona, ležajevi otporni na visoke temperature
Analiza boli u industriji
A. Izazov karakteristika materijala
Keramika od silicijum nitrida, kao materijal visoke tvrdoće i-otporan na habanje, široko se koristi u visoko-komponentama vazduhoplovstva na visokim temperaturama, ali njihova niska otpornost na lom čini tradicionalnu obradu podložnom mikropukotinama.
B. Tradicionalni defekti obrade
① Stopa habanja alata je 8 puta veća od običnog čelika
② Efikasnost 3D brušenja površine je samo 2,3 cm³/h
③ Stopa loma prelazi 35% (prosjek industrije)
MIDOsnovna tehnologija rješenja
Ultrazvučni vibracijski pet{0}}osni obradni centar: 20kHz visoke{1}}vibracije smanjuju silu rezanja
Superkritični CO2 sistem hlađenja: -78 stepeni niska temperatura potiskuje termički stres materijala
MQL tehnologija internog hlađenja: 0,05ml/h mikro-podmazivanje smanjuje prianjanje alata
Poređenje izmjerenih performansi
Indikatori Tradicionalni procesMIDRaspon poboljšanja rješenja Ciklus obrade 133h72h46%↓Hrapavost površine Ra0.8μmRa0.2μm75%↓Učestalost zamjene alata 4 komada/alat 18 komada/alat 350%↑
Širenje primjene u industriji
Ovo rješenje je također primjenjivo na:
Obrada keramičke mlaznice satelitskog potisnika
Ruka robota za rukovanje poluvodičkim pločicama
Umjetni zglob keramičke kuglične glave precizno brušenje
