Vazdušna CNC obrada: Izgradite lanac sljedivosti koji će zahtijevati vaša FAI i revizija dobavljača
Vaša konstrukcijska konzola stiže do prve-inspekcije artikla. Revizor otvara AS9102 Formular 2 i pita jednu stvar: može li svaki Ti-6Al-4V fiting pratiti toplinu od koje je otopljen, i da li je ta toplota otopljena u zemlji koja ispunjava uslove za DFARS? Ako se taj odgovor nalazi u tri odvojena sandučića, FAI staje. Dio je u redu. Papirologija nije. Za programe koji idu u lanac nabavke odbrane ili komercijalnih aviona, lanac dokumenata je mjesto gdje dobavljači CNC strojne obrade prolaze ili ne uspijevaju. Taj lanac gradimo uz dio, a ne nakon njega.
Šta znači "Traceable" u CNC mašinskoj obradi u vazduhoplovstvu
Sljedivost vazduhoplovnog materijala nije jedinstven certifikat. To je neprekinuta linija od gotovog dijela natrag do mlinske topline ili taline. Za specijalne metale, ta linija ima zakonsku težinu s kojom se kupci u drugim industrijama rijetko suočavaju. Prema DFARS 252.225-7009 - klauzula koja je trenutno datirana u januaru 2023 - titanijum, legure titanijuma, mnogi visoko{5}}legirani čelici, legure nikla i kobalta-bazne osnove, i cirkonijum moraju biti topljeni ili proizvedeni u Sjedinjenim Državama ili zemlji koja ispunjava uslove. Poreklo taline mora biti dokumentovano i sledljivo do određene serije materijala, obično kroz izveštaj o ispitivanju mlina i sertifikat o usklađenosti.
Dakle, kada citiramo dio za program odbrane, prva stvar koju potvrđujemo je specifikacija na vašem crtežu i da li izvor taline mora biti DFARS-kvalifikovan. Toplotni broj evidentiramo u odnosu na radni nalog prilikom prijema materijala. Taj broj prati cijeli niz svake operacije i pada na paket certifikata koji dobijete. Sljedivost vazduhoplovnog materijala funkcionira samo kada je veza snimljena na početku; rekonstrukcija nakon strojne obrade je način na koji se pojavljuju praznine. Našprecizna vazdušna CNC obradatok rada povezuje toplinski broj sa glodalom prije prvog rezanja.
Vazdušne legure i kako se obrađuju
Različite legure za vazduhoplovstvo zahtevaju različite alate, brzine i dokumentaciju. Tabela ispod mapira porodice koje najčešće koristimo za CNC obradu u vazduhoplovstvu.
| Materijal / Klasa | Obradivost | Zastavica dokumentacije | Tipična upotreba u svemiru |
|---|---|---|---|
| Aluminijum 7075-T6 | High; brzo uklanjanje metala | Mill cert; DFARS ako odbrana | Konstruktivni nosači, kućišta, okovi |
| Titanijum Ti-6Al-4V | Low; toplinu-osjetljivi, rad-očvršćava | DFARS izvor taline; mlin cert za grijanje | Oprema motora, spojevi okvira aviona, pričvršćivači |
| Nerđajući 15-5 PH / 17-4 PH | Umjereno; Bitno je-uslov toplinske obrade | Certifikat s temperamentom/stanjem; Rekord toplinske{0}} obrade | Delovi aktuatora, vratila, tela ventila |
| Inconel 718 | Teško; abraziv, rad{0}}očvršćava | DFARS legura nikla; puna sljedivost | Hardver za vruće-odjele, visoko-zagrade |
| Aluminij 6061-T6 | High; opće namjene | Mill cert | Učvršćenja, sekundarna struktura, prototipovi |
Mi ih izvodimo5-osi i švicarski tip obradetako da geometrija i izbor materijala ostaju nezavisni od ograničenja učvršćenja. Oznaka dokumentacije je kolona nabavka koju treba pročitati prva, jer pokreće paket certifikata, a ne rez.
Napomena o titanijumu: brzine, dodaci i toplota

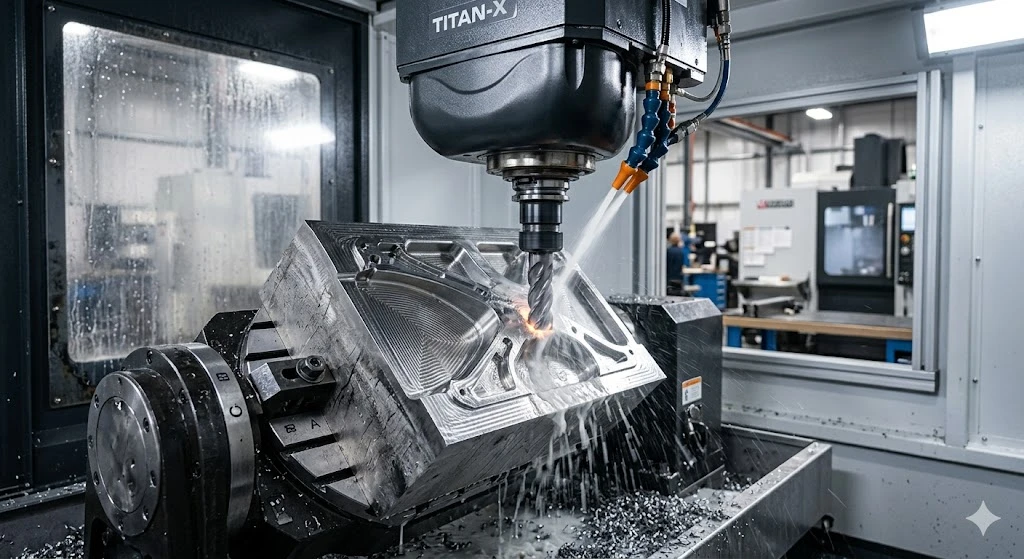

Aerosvemirska obrada titanijuma brzo kažnjava pogrešnu strategiju. Ti-6Al-4V ima nisku toplotnu provodljivost, tako da toplota ne teče u čip kao što je to slučaj sa aluminijumom. Ostaje na vrhuncu. Gurnite površinsku brzinu previsoko i rub se lomi; povući uvlačenje i alat trlja umjesto rezova, što očvršćuje površinu i pogoršava sljedeći prolaz.

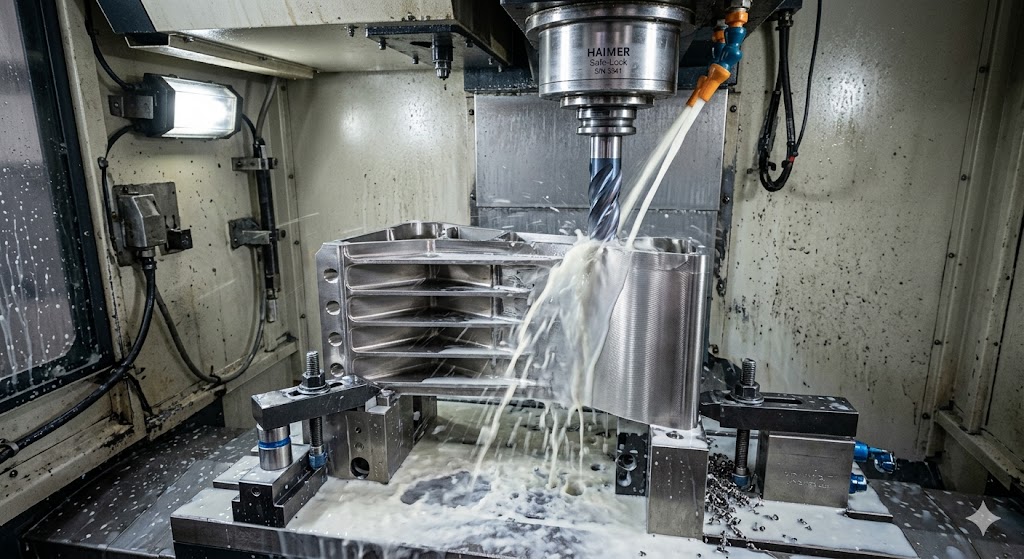

Naša praksa za Ti-6Al-4V na karbidu drži površinsku brzinu u konzervativnom opsegu i održava opterećenje strugotine konstantnim, tako da alat uvijek seče, a ne trlja. Provodimo rashladnu tečnost pod visokim-pritiskom kroz alat da povučemo toplotu iz reza i očistimo strugotine prije nego što se ponovo seku. Postavke ostaju krute i izbjegavamo zadržavanje na kraju dodavanja. Za vazdušnu mašinsku obradu titanijuma sa tankim zidovima, izvodimo grubu i završnu obradu tako da zaostalo naprezanje ne povuče deo iz tolerancije nakon što napusti učvršćenje. Ništa od ovoga nije egzotično. Disciplinovan je, i održava Ra i dimenzionalne rezultate ponovljivim u velikom broju - što je tačka u kojoj FAI uzorak mora predstavljati ciklus.
AS9102 Inspekcija prvog članka: Promašaj nabavke na poljima
AS9102 prva inspekcija artikla je mjesto gdje se dio i papir susreću. SAE-ova trenutna revizija, Rev C, na snazi je od 28. juna 2023. i pooštrila je nekoliko oblasti koje timovi za nabavku još uvijek nedostaju u pogledu dolaznih paketa.
Najčešći jaz nalazi se u poljima 15–18 na Obrascu 1. Rev C jasno navodi da svaki detaljni dio stavke BOM -, pod-sklopovi i reklame izvan{5}}-stavki na polici - moraju biti navedeni. Kupci koji provjeravaju samo gornji-broj dijela dopuštaju COTS-u i standardnim kataloškim artiklima da izmaknu iz izvještaja. Rev C je također preimenovao polje 17 u "Vrsta dijela", tako da obrazac sada očekuje da deklarirate da li je svaki red detaljni dio, pod-sklop, softver, standardna kataloška stavka ili COTS.
Forma 2 je druga slaba tačka. Obuhvata materijale, posebne procese i funkcionalna ispitivanja. Nabavka na terenu najčešće se preskače veza između svakog posebnog procesa i akreditovanog izvora pri ispravnoj reviziji specifikacije. Ako je nekom dijelu potrebna toplinska obrada, anodiziranje ili NDT, to su posebni procesi; mnogi programi očekuju da se oni izvode u Nadcap{4}}akreditiranom objektu, a AS9102 paket za inspekciju prvog artikla bi trebao pokazati specifikaciju, reviziju i izvor. Sastavljamo Obrazac 1, 2 i 3 tako da su ove veze eksplicitne, a crtež prenosimo u obrazac 3 tako da svaka karakteristika nosi broj koji revizor može pratiti. Čisti AS9102 paket za inspekciju prvog artikla skraćuje vašu dolaznu recenziju; neodređeno ga šalje nazad.
Paket dokumentacije koji vam predajemo
Dokumentaciju tretiramo kao isporuku, a ne kao naknadnu misao. Paket ispod je ono što dostavljamo reguliranom kupcu s narudžbom dijelova za CNC strojno obrađene zrakoplove.
| Dokument | Šta dokazuje | Gdje se nalazi u vašem fajlu |
|---|---|---|
| Izvještaj o ispitivanju mlina + CoC | Vrsta materijala, toplinski broj, porijeklo taline | Sljedivost materijala / DFARS zapis |
| AS9102 Obrazac 1–3 (Rev C) | Odgovornost dijela, proizvoda i karakteristika | FAI paket |
| Certifikati za posebne procese | Termička obrada, NDT, premaz u ispravnim specifikacijama | Forma 2 rezervna kopija, Nadcap dokaz |
| Inspekcija / CMM izvještaj | Dimenzionalni rezultati u odnosu na ispis u obliku balona | FAI Obrazac 3, prihvatanje lota |
| Certifikat o usklađenosti | Lot je u skladu sa narudžbenicom i revizijom crteža | Fajl primanja/dobavljača |
Ovo su podaci koji hrane vašu kvalifikaciju dobavljača i vašu vlastitu internu reviziju, način na koji se zapisi obrađenih detalja prelijevaju u više-fajl za sklapanje.Naša dokumentacija o sljedivostije strukturiran da se spusti u tu datoteku bez dorade.
Standardi koji stoje iza ovoga se pomjeraju i trebali biste planirati promjenu. IAQG rebrendira AS9100 u IA9100, sa ciljem objavljivanja do kraja 2026. godine kako bi se uskladio sa ISO 9001:2026, čiji je nacrt međunarodnog standarda objavljen 27. avgusta 2025. Informacije o industriji od strane certifikacijskih tijela očekuju strožu kontrolu protoka dobavljača- Naš proces CNC obrade u vazduhoplovstvu već bilježi podatke o sljedivosti na koje te promjene upućuju, tako da prijelaz ne resetuje datoteku vašeg dobavljača.
FAQ
Možete li dati mlinske certifikate koji se mogu pratiti do toplotnog broja za svaku seriju, sa DFARS porijeklom taline?
Da. Hvatamo toplinski broj pri prijemu i prenosimo ga kroz ruter do cert paketa. Za odbrambene radove potvrđujemo izvor taline prema DFARS 252.225-7009 prije nego što kupimo materijal, a certifikat o usklađenosti navodi porijeklo taline.
Kako se nosite sa promjenom revizije crteža usred{0}}programa na CNC mašinskom dijelu?
Zamrzavamo dio na određenu reviziju crteža na radnom nalogu i CoC-u. Promjena revizije otvara novi radni nalog, a tamo gdje promjena utječe na oblik, uklapanje ili funkciju, pokreće djelomičnu ili potpunu inspekciju prvog artikla AS9102 po Rev C. Dobijate jasan zapis o tome koje serije su izgrađene za koju reviziju.
Da li podržavate specijalne procese akreditovane Nadcap-?
Koordiniramo termičku obradu, NDT i premazivanje preko akreditovanih izvora i dokumentiramo svaki na Obrascu 2 uz ispravnu reviziju specifikacije. Ako vaš program imenuje određene odobrene procesore, mi ćemo spustiti taj zahtjev.
Pošaljite nam crtež i specifikacije-poziva. Reći ćemo vam vrijeme isporuke materijala, put izvora taljenja{2}}i tačno šta će sadržavati vaš FAI paket.Razgovarajte s našim zrakoplovnim timomo vašim zahtjevima sljedivosti ili zatražite naš uzorak dokumentacije usklađen sa AS9102 da vidite kako se uklapa u datoteku vašeg dobavljača.
