Prerađeni proizvodi

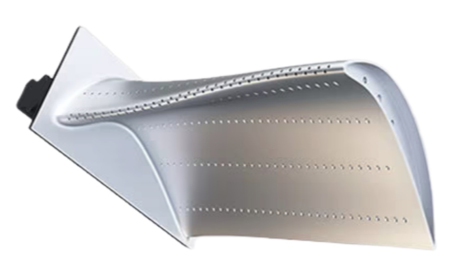

Materijal: nikl-visokotemperaturna legura na bazi nikla Karakteristike obrade: φ0.5/0.6/0.7mm specijalno-oblikovana zračna folija nagnuta rupa, tolerancija otvora ±0.005 mm, pozicija aperture ±0.005 mm, jednaka 3 mm tocy les.
Obrada pozadine i industrijskih bolnih tačaka
A. Status industrije
U polju proizvodnje lopatica aero{0}}motora, obrada otvora za zračni film je osnovni proces koji direktno utiče na efikasnost i vijek trajanja turbine. Trenutna obična laserska obrada, EDM i drugi specijalni procesi općenito imaju problem mikropukotina zaostalog sloja za ponovno topljenje - i slojevi ponovnog očvršćavanja se formiraju na površini materijala pod visokom temperaturom, što uzrokuje da oštrica lako pokvari u ekstremnim radnim uvjetima zbog zamora. Prema industrijskim statistikama, stopa kvarova motora uzrokovanih defektima sloja za pretapanje iznosi čak 32%
B. Bolne tačke tradicionalnih procesa
Ostatak sloja za pretapanje: EDM obrada jedne rupe proizvodi sloj za pretapanje od 10-15 μm, koji zahtijeva sekundarno hemijsko čišćenje, povećavajući troškove
Niska efikasnost obrade: Obrada jedne rupe traje 150 sekundi, a brzina prolaska složenog položaja površine je samo 78%
Slaba hrapavost površine: Ra value is generally >1,6 μm, što utiče na ujednačenost protoka vazduha za hlađenje
BISHEN rješenja: pet-ultrazvučni obradni sistem s vezama s pet osovina
Kao odgovor na poteškoće u procesu obrade rupa od visoko-legura zraka na visokoj temperaturi, BISHEN je razvio multi-modalno kompozitno rješenje za mašinsku obradu:
Ultrazvučni pomoćni sistem vretena: 40kHz visoko-vibraciono rezanje, smanjenje otpora rezanja za 65%
Superkritični CO2 modul za hlađenje: -Mlaz niske temperature od 78 stepeni sinhrono uklanja toplotu rezanja
Alat mikro-prečnika sa nano-presvlačenjem: vijek trajanja alata prečnika 0,3 mm je povećan na 800 rupa po oštrici
Tehnologija pozicioniranja veze sa pet-ose: Preciznost rotacije od 0,002 stepena osigurava složenu kutnu poziciju rupe

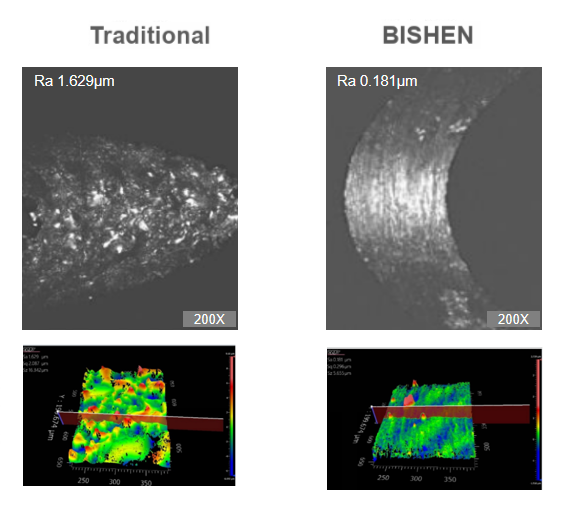

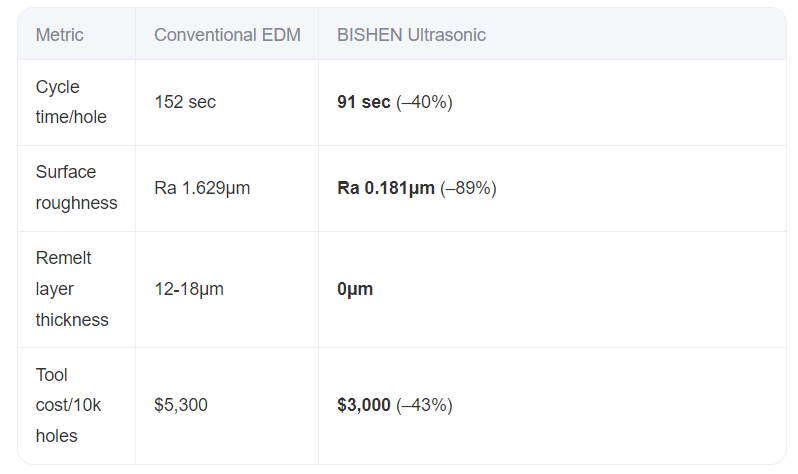

Poređenje efekata procesa
